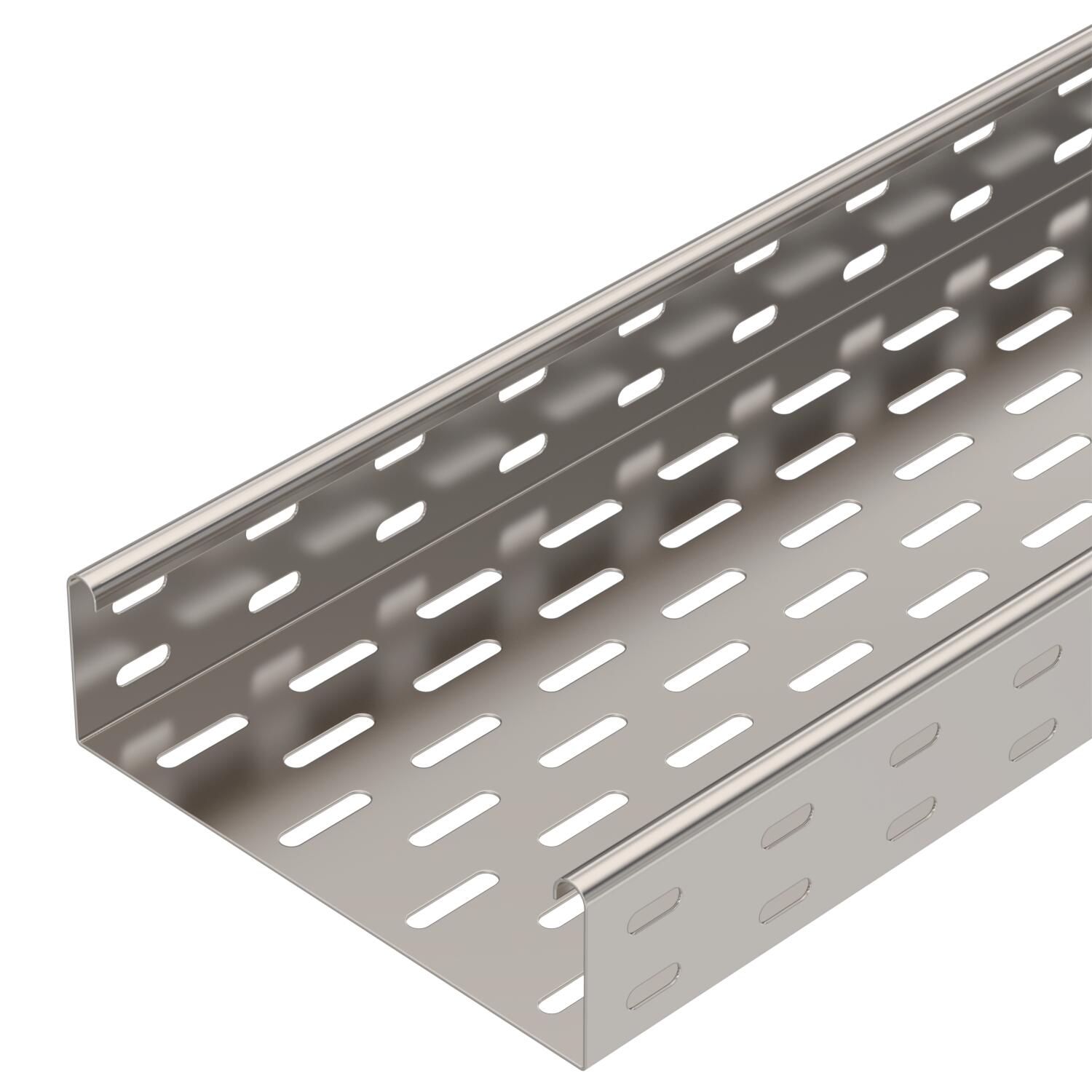

Káblový žľab MKS 60 A2

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

MKS 60 = stredne ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	13,4005 kg CO₂e / 1 meter
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	nehrdzavejúca oceľ
Hrúbka plechu	0,04 in
Hrúbka plechu	1 mm
Maß W	200 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	bez spojky

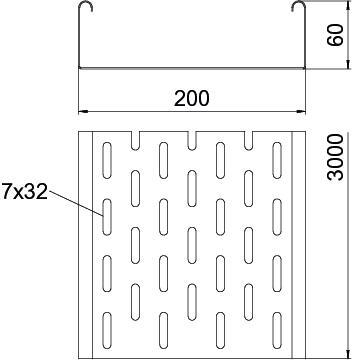

Rozmer	60x200x3000

Rozmer B	200 mm
S horným dielom	nie
Šírka	200 mm
Šírka	8 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	118 cm²
Úžitkový prierez	11800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	2 in
Výška	60 mm
Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m
Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 610 A2	3000 mm	100 mm	1 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056016	m	3 m
MKS 620 A2	3000 mm	200 mm	1 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056024	m	3 m
MKS 630 A2	3000 mm	300 mm	1 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056040	m	3 m
MKS 640 A2	3000 mm	400 mm	1 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6056059	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka A2	RLVK 60 A2	6067654	Kus	10 Kus
Lišta miest styku A2	SSLB 200 A2	7070361	Kus	20 Kus
Oblouk 90°, bočnice 60 A2	RB 90 620 A2	6036624	Kus	1 Kus
Vestavný odbočný díl 60 A2	RAA 620 A2	6042315	Kus	1 Kus
Veko s otočnou západkou A2	DRL 200 A2	6052894	m	3 m
Deliaca stena 60 A2	TSG 60 A2	6062084	m	3 m
