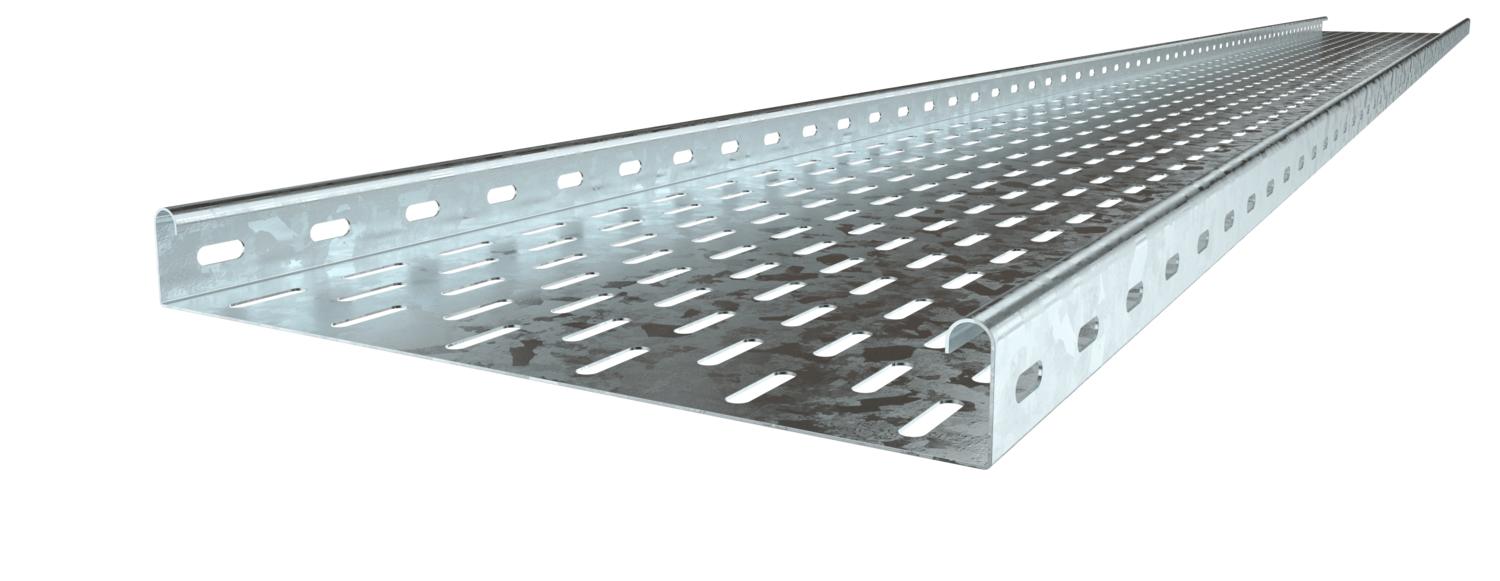

Káblový žľab MKS 35 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

MKS 35 = stredne ťažký systém káblových žľabov s bočnou výškou 35 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	3,6198 kg CO₂e / 1 meter
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,04 in
Hrúbka plechu	1 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Rozmer	35x100x3000
Rozmer	35 x 100

Rozmer B	100 mm
S horným dielom	nie
Šírka	4 in
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	33 cm²
Úžitkový prierez	3300 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	35 mm
Vzdialenosť podpier 1,0 m	1,2 kN/m
Vzdialenosť podpier 1,5 m	0,75 kN/m
Vzdialenosť podpier 2,0 m	0,55 kN/m
Vzdialenosť podpier 2,5 m	0,3 kN/m
Vzdialenosť podpier 3,0 m	0,2 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 310 FT	3000 mm	100 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6053106	m	3 m
MKS 320 FT	3000 mm	200 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6053203	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FT	RLVK 35 FT	6067301	Kus	10 Kus
Veko s otočnou západkou FT	DRL 100 FT	6051340	m	3 m

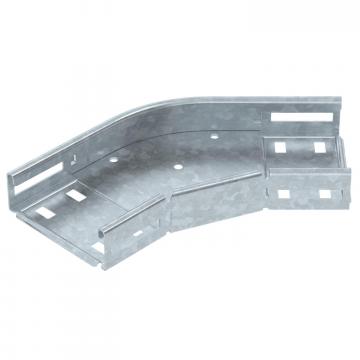

Oblouk 45°, bočnice 35 FT	RB 45 310 FT	6036010	Kus	1 Kus

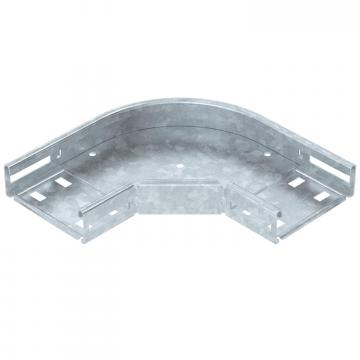

Oblouk 90°, bočnice 35 FT	RB 90 310 FT	6036510	Kus	1 Kus

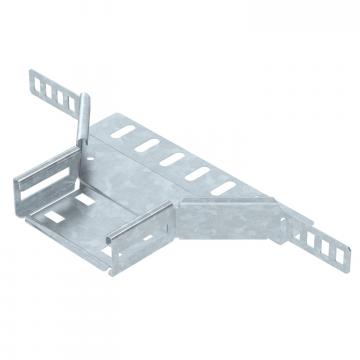

Vestavný odbočný díl 35 FT	RAA 310 FT	6042201	Kus	1 Kus

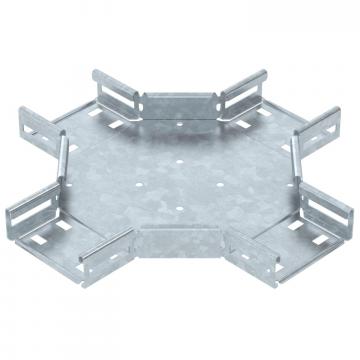

Křížení 35 FT	RK 310 FT	7027401	Kus	1 Kus
Veko s otočnou západkou DD	DRL 100 DD	6052703	m	3 m
Deliaca stena 30 DD	TSG 30 DD	6062314	m	3 m

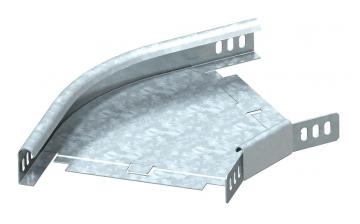

45° oblúk FT	RB 45 310 FT	7065116	Kus	1 Kus

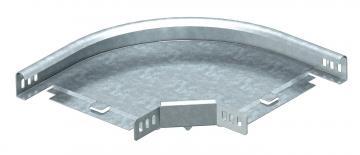

90° oblúk FT	RB 90 310 FT	7124120	Kus	1 Kus
