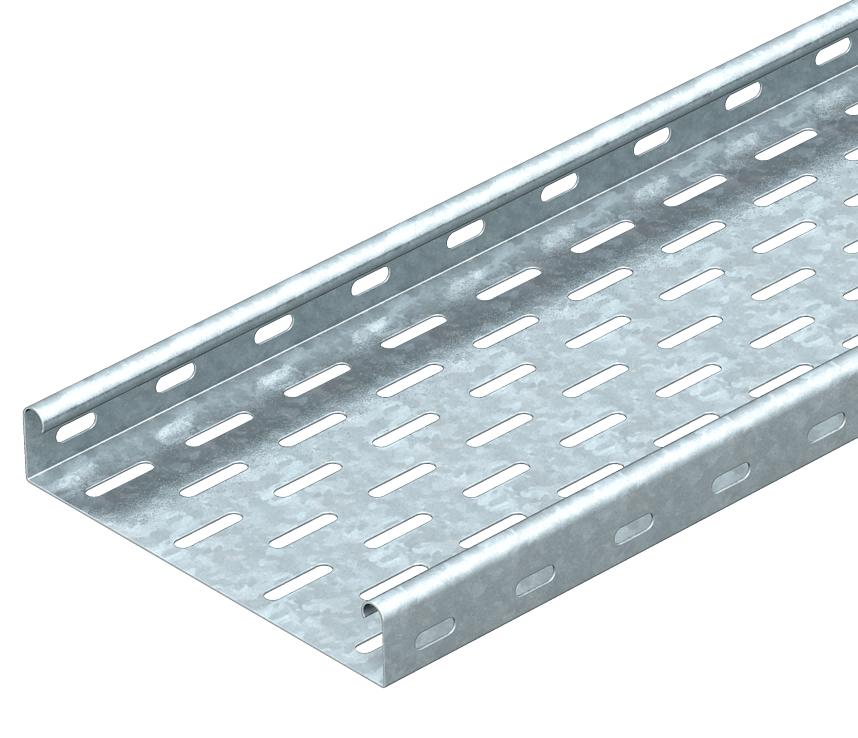

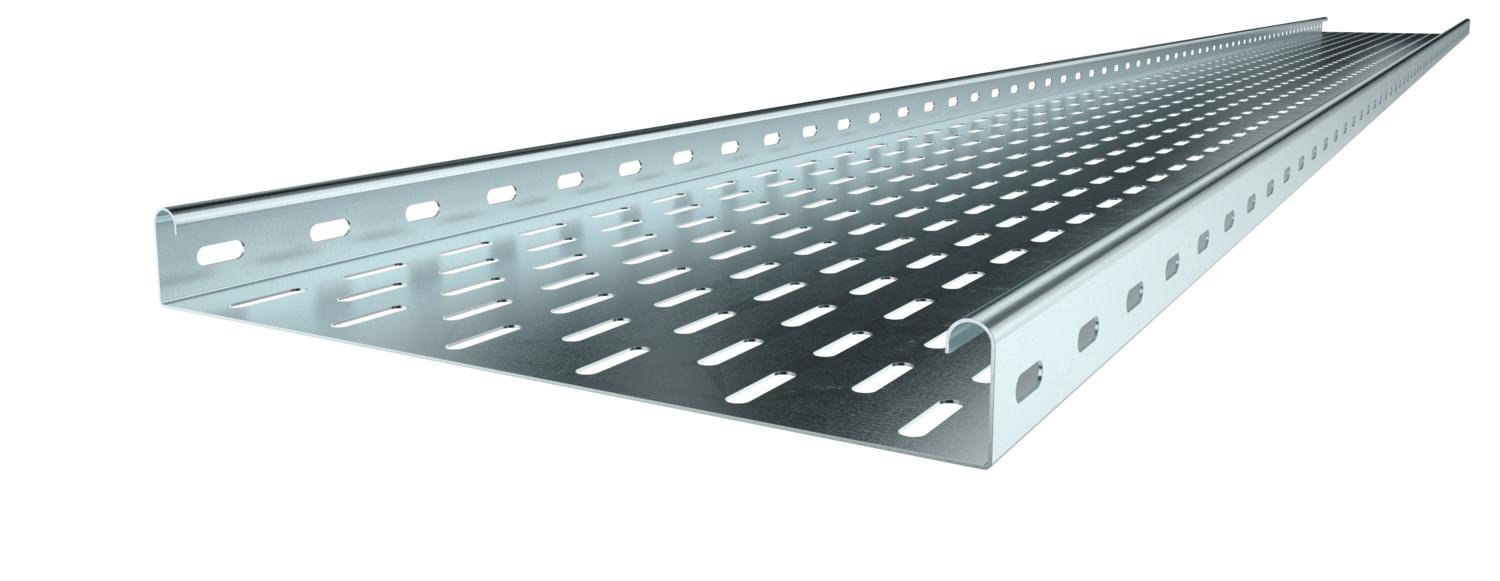

Káblový žľab MKS 35 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

MKS 35 = stredne ťažký systém káblových žľabov s bočnou výškou 35 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	3,6642 kg CO₂e / 1 meter
Dierovanie dna	1
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	Dodaná spojka

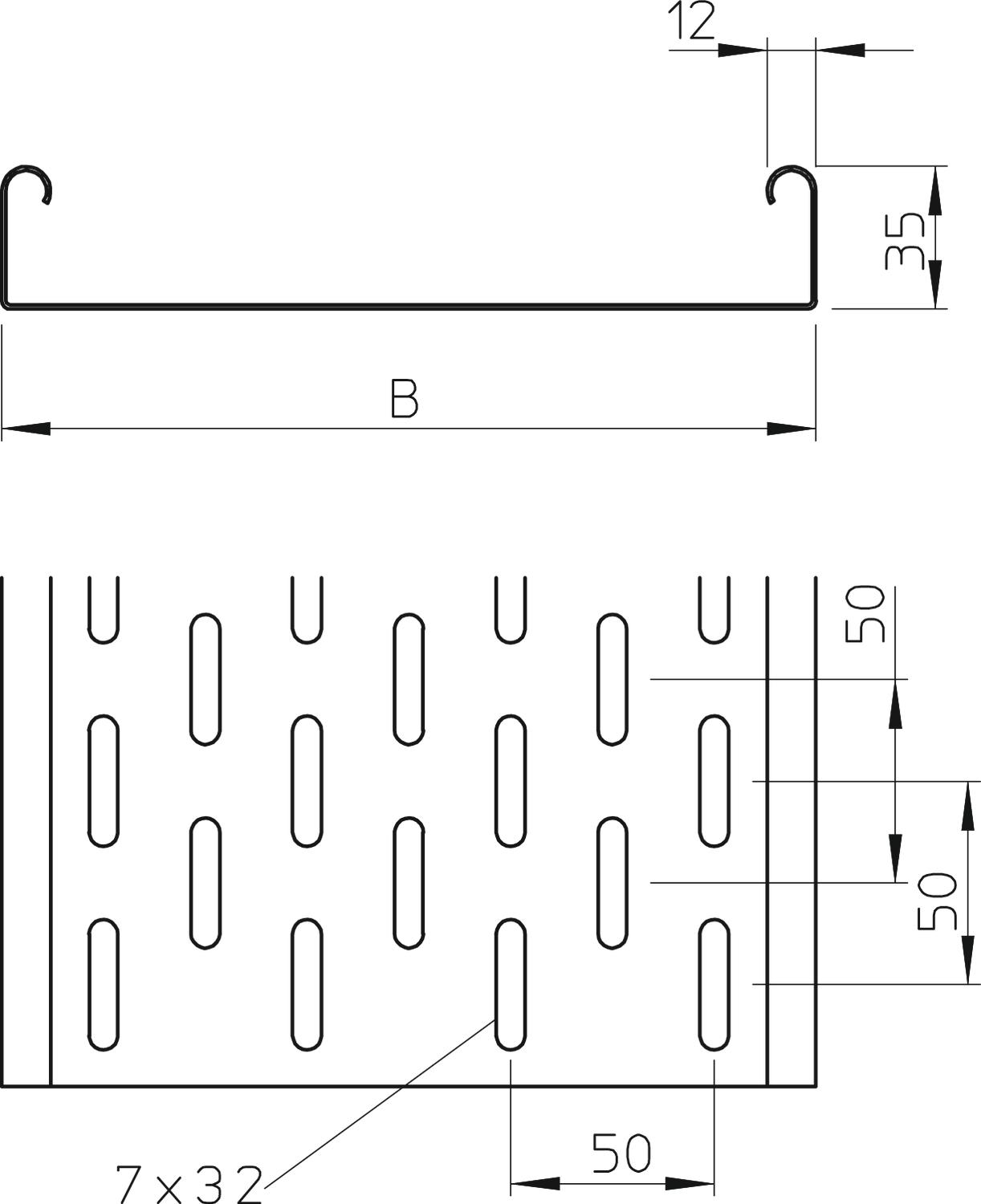

Rozmer	35x100x3000

Rozmer	35 x 100
Rozmer B	100 mm
S horným dielom	nie
Šírka	100 mm
Šírka	4 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	3300 mm²
Úžitkový prierez	33 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	35 mm
Vzdialenosť podpier 1,0 m	1,2 kN/m
Vzdialenosť podpier 1,5 m	0,75 kN/m
Vzdialenosť podpier 2,0 m	0,55 kN/m
Vzdialenosť podpier 2,5 m	0,3 kN/m
Vzdialenosť podpier 3,0 m	0,2 kN/m
Zachovanie funkčnosti	nie

Technické údaje

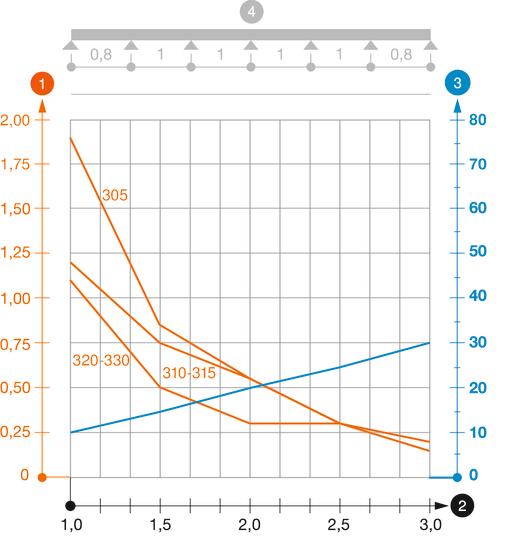

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 310 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6053548	m	3 m
MKS 315 FS	3000 mm	150 mm	1 mm	nie	Oceľ	pásovo zinkované	6053572	m	3 m
MKS 320 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6053599	m	3 m
MKS 330 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6053637	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

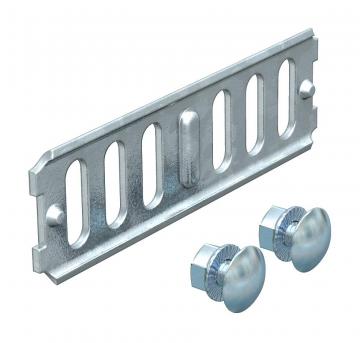

Pozdĺžna spojka FS	RLVK 35 FS	6067085	Kus	10 Kus
Lišta miest styku FS	SSLB 100 FS	7070205	Kus	20 Kus
Oblouk 45°, bočnice 35 FS	RB 45 310 FS	6036000	Kus	1 Kus
Oblouk 90°, bočnice 35 FS	RB 90 310 FS	6036500	Kus	1 Kus
Vestavný odbočný díl 35 FS	RAA 310 FS	6042101	Kus	1 Kus
Křížení 35 FS	RK 310 FS	7027301	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 30 FS	TSG 30 FS	6062050	m	3 m
