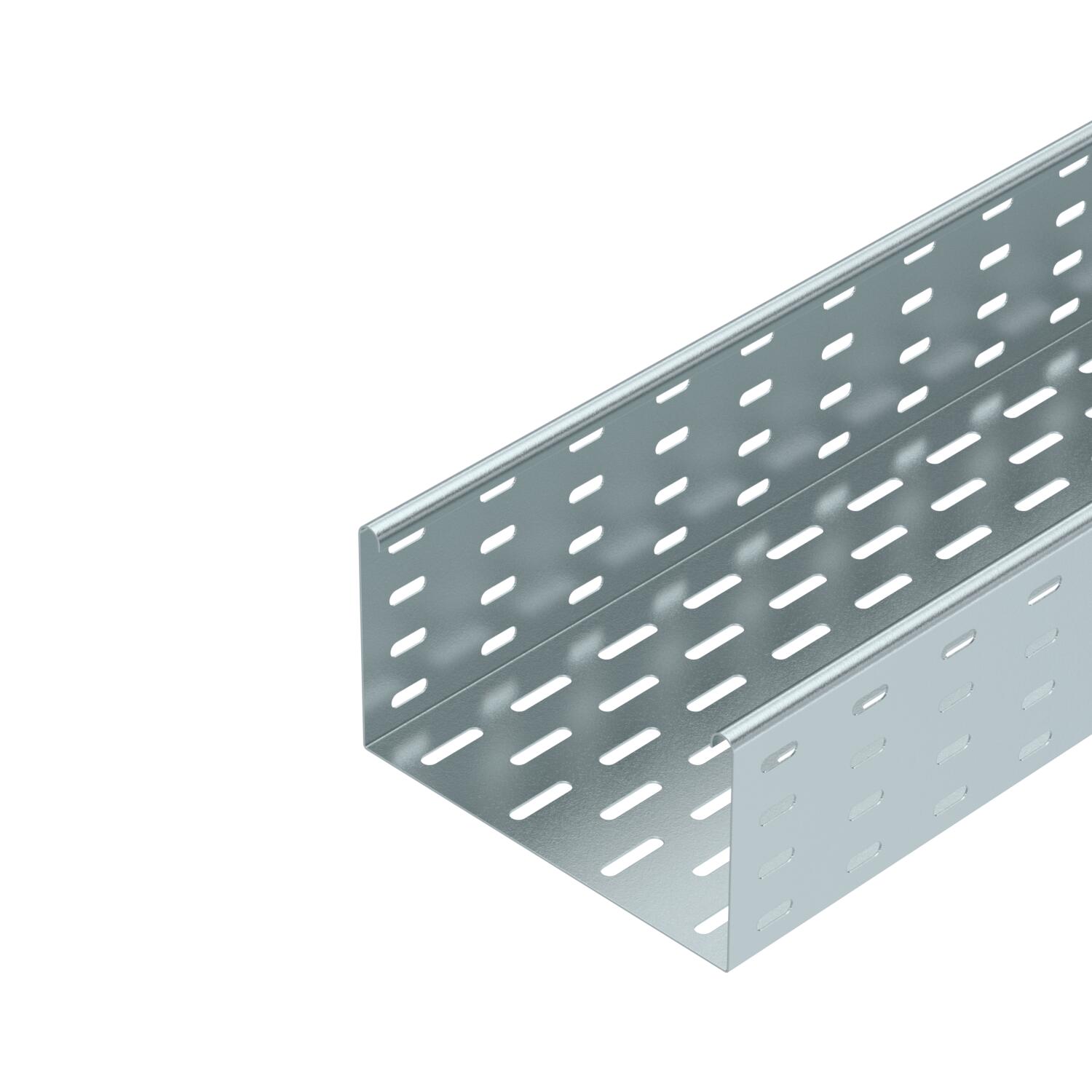

Káblový žľab MKS 110 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

MKS 110 = stredne ťažký systém káblových žľabov s bočnou výškou 110 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	11,8503 kg CO₂e / 1 meter
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

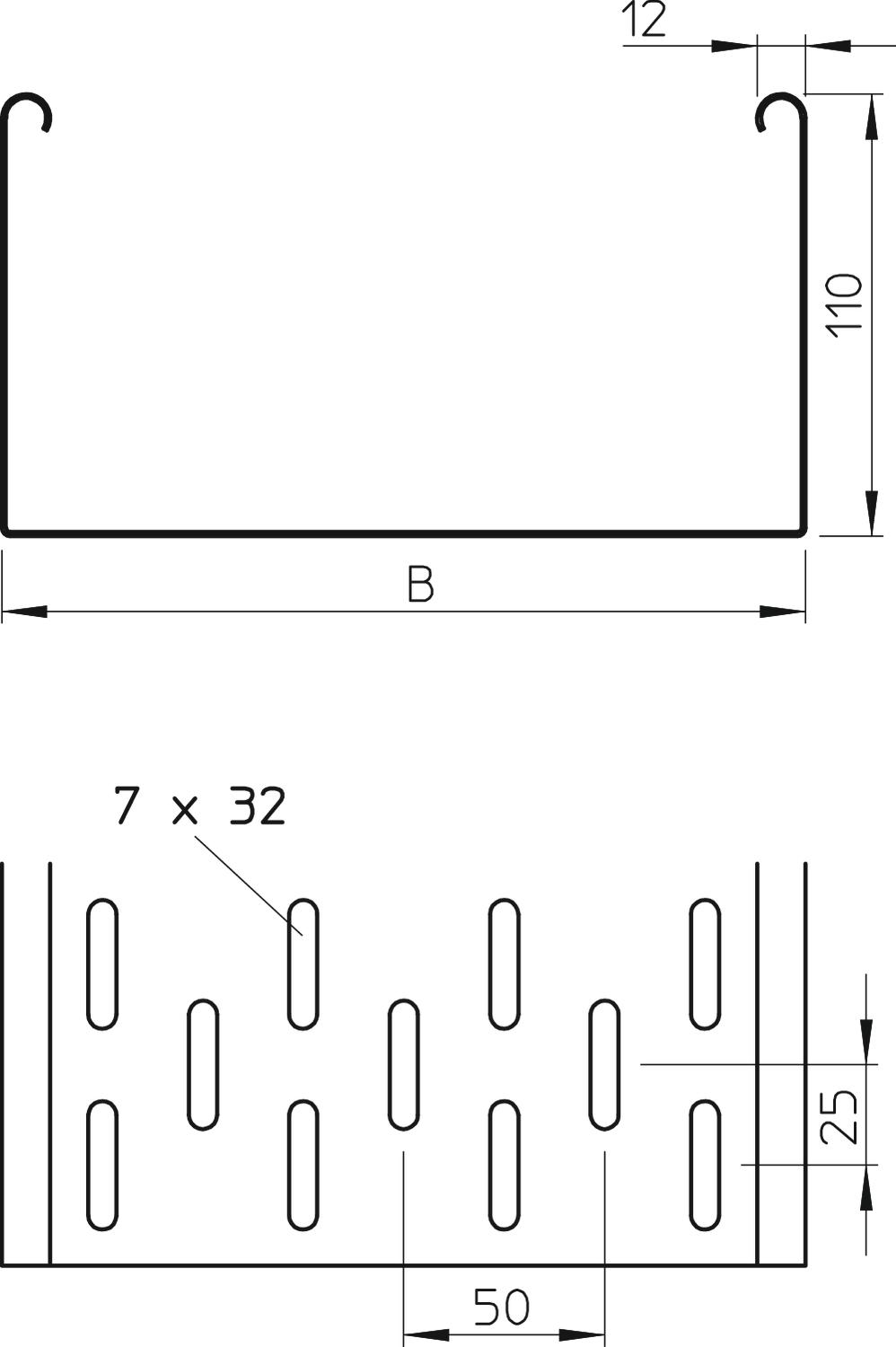

Rozmer	110x400x3000

Rozmer B	400 mm
S horným dielom	nie
Šírka	400 mm
Šírka	16 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	44000 mm²
Úžitkový prierez	440 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Výška	4 in
Vzdialenosť podpier 1,5 m	1,85 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m
Vzdialenosť podpier 2,5 m	0,75 kN/m
Vzdialenosť podpier 3,0 m	0,6 kN/m
Zachovanie funkčnosti	nie

Technické údaje

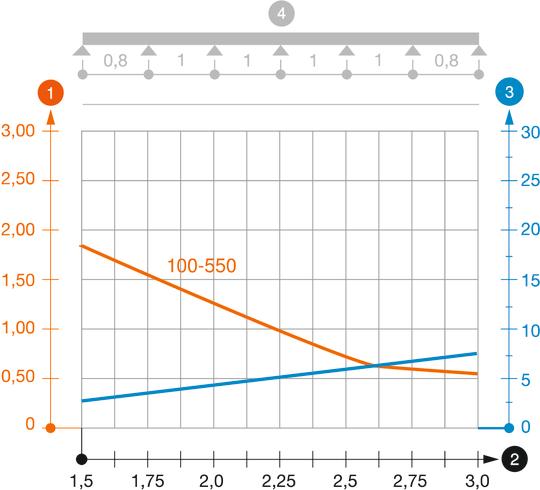

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 110 FT	3000 mm	100 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6060609	m	3 m
MKS 120 FT	3000 mm	200 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6060625	m	3 m

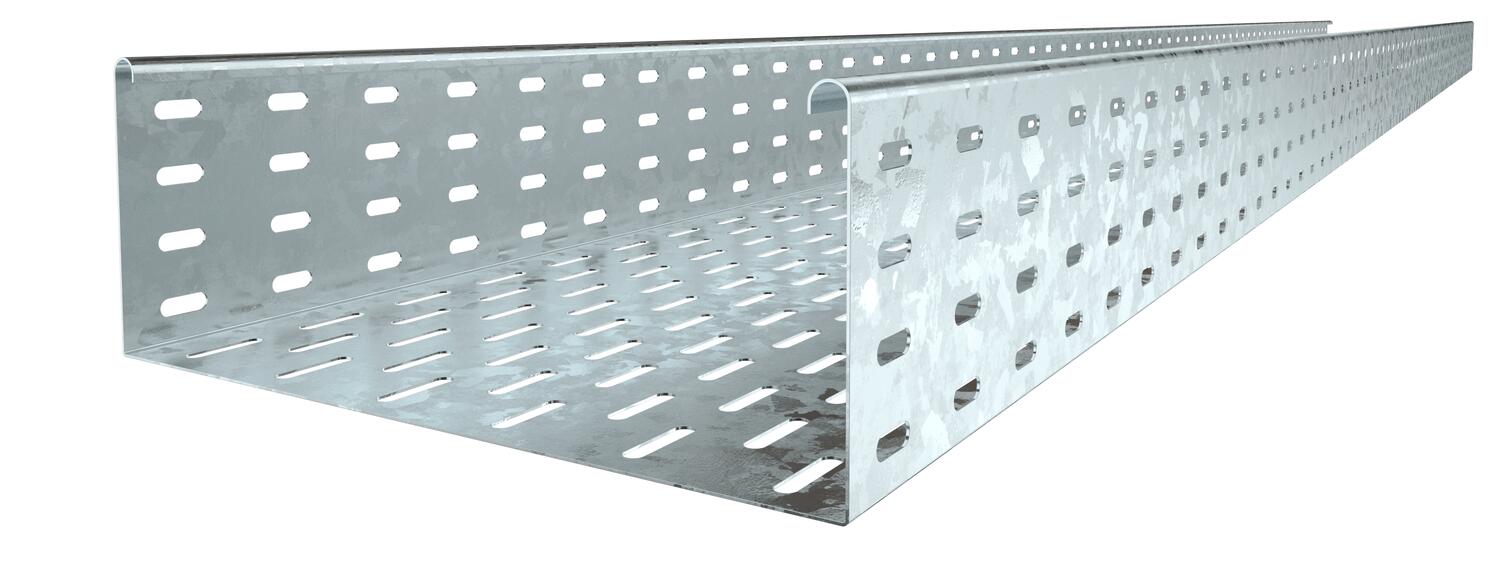

MKS 130 FT	3000 mm	300 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6060641	m	3 m
MKS 140 FT	3000 mm	400 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6060676	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 400 FT	6051413	m	3 m
Pozdĺžna a uhlová spojka 110 FT	RLVL 110 FT	6067913	Kus	10 Kus
Lišta miest styku DD	SSLB 400 DD	7070322	Kus	20 Kus

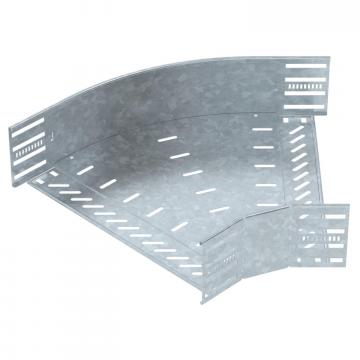

Oblouk 45°, bočnice 110 FT	RB 45 140 FT	6036336	Kus	1 Kus

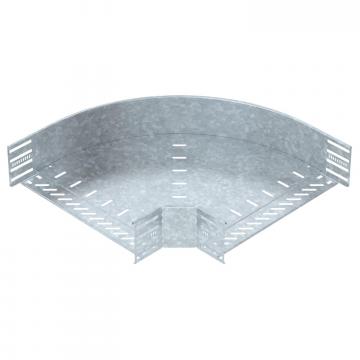

Oblouk 90°, bočnice 110 FT	RB 90 140 FT	6036838	Kus	1 Kus

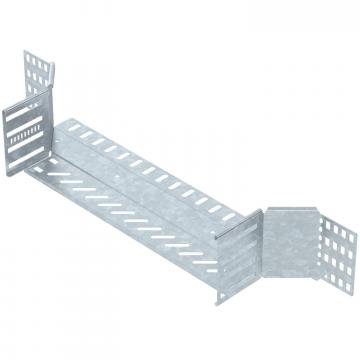

Vestavný odbočný díl 110 FT	RAA 140 FT	6042259	Kus	1 Kus

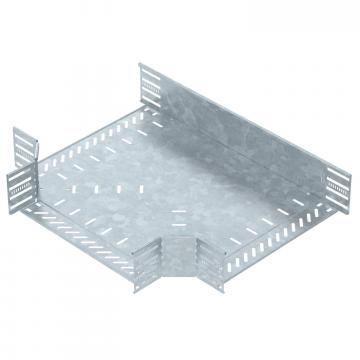

Díl T 110 FT	RT 140 FT	6038328	Kus	1 Kus

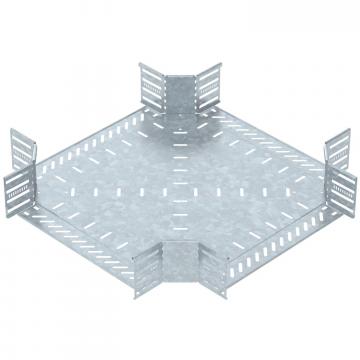

Křížení 110 FT	RK 140 FT	7027457	Kus	1 Kus
Veko s otočnou západkou DD	DRL 400 DD	6052715	m	3 m
Deliaca stena 110 DD	TSG 110 DD	6062335	m	3 m

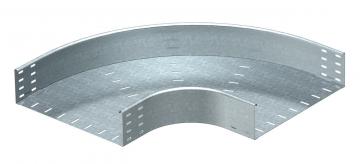

90° oblúk FT	RB 90 140 FT	7127413	Kus	1 Kus
