Poznámka: Tento článok už nie je podporovaný. Aktuálny článok nájdete tu: 6059168 / Kabelový žlab MKS-Magic® 110 FS

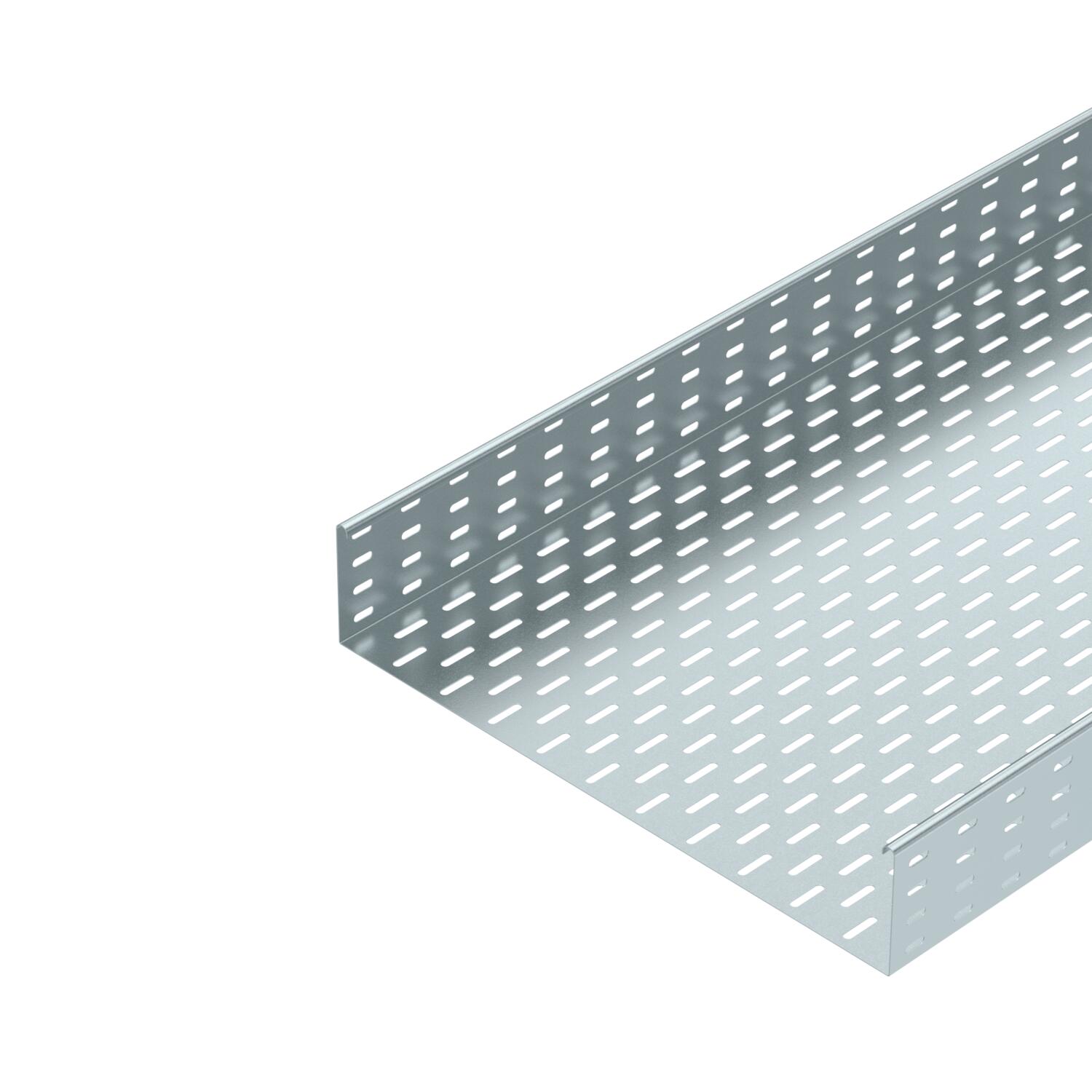

Káblový žľab MKS 110 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

MKS 110 = stredne ťažký systém káblových žľabov s bočnou výškou 110 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	14,958 kg CO₂e / 1 meter
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,04 in
Hrúbka plechu	1 mm
Maß W	550 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	Dodaná spojka

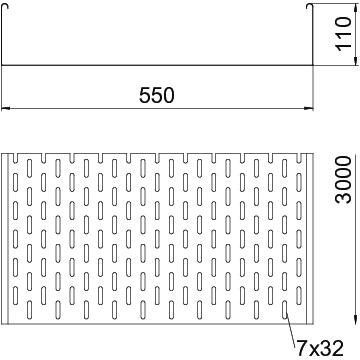

Rozmer	110 x 550

Rozmer	110x550x3000
S horným dielom	nie
Šírka	550 mm
Šírka	22 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	603 cm²
Úžitkový prierez	60300 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Výška	4 in
Vzdialenosť podpier 1,5 m	1,85 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m
Vzdialenosť podpier 2,5 m	0,75 kN/m
Vzdialenosť podpier 3,0 m	0,6 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 110 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	nie	Oceľ	pásovo zinkované	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	nie	Oceľ	pásovo zinkované	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	nie	Oceľ	pásovo zinkované	6060528	m	3 m
