Káblová vývodka s protimaticou v súprave
Výr. č. 7205669 | EAN 4012196028290
- Popis produktu
-
Popis produktuRobustná káblová vývodka vo vyhotovení s klobúkovou maticou s metrickým pripojovacím závitom podľa IEC 423 vrátane predmontovanej protimatice.
Pre vysoké nároky na tesnosť. Odľahčenie od ťahu, ochrana proti pretočeniu a tesnosť v rámci celého rozsahu upnutia. Tesniaci krúžok z polychlóroprénového/akrylonitrilbutadiénového kaučuku. Tvarovaný tesniaci okraj vytvorený vstrekovaním na vloženom hrdle, nie je potrebný tesniaci krúžok pripojovacieho závitu.
Skúšané prostredníctvom VDE podľa normy DIN EN 50262, krytie IP 68 pri 5 baroch 1 h.
Na zachovanie elektrickej funkčnosti podľa DIN 4102 časť 12 v spojení s uzatvorenými odbočnými krabicami FireBox radu T.
Farba: pastelová oranžová.
- Technické údaje
-
Technické údaje

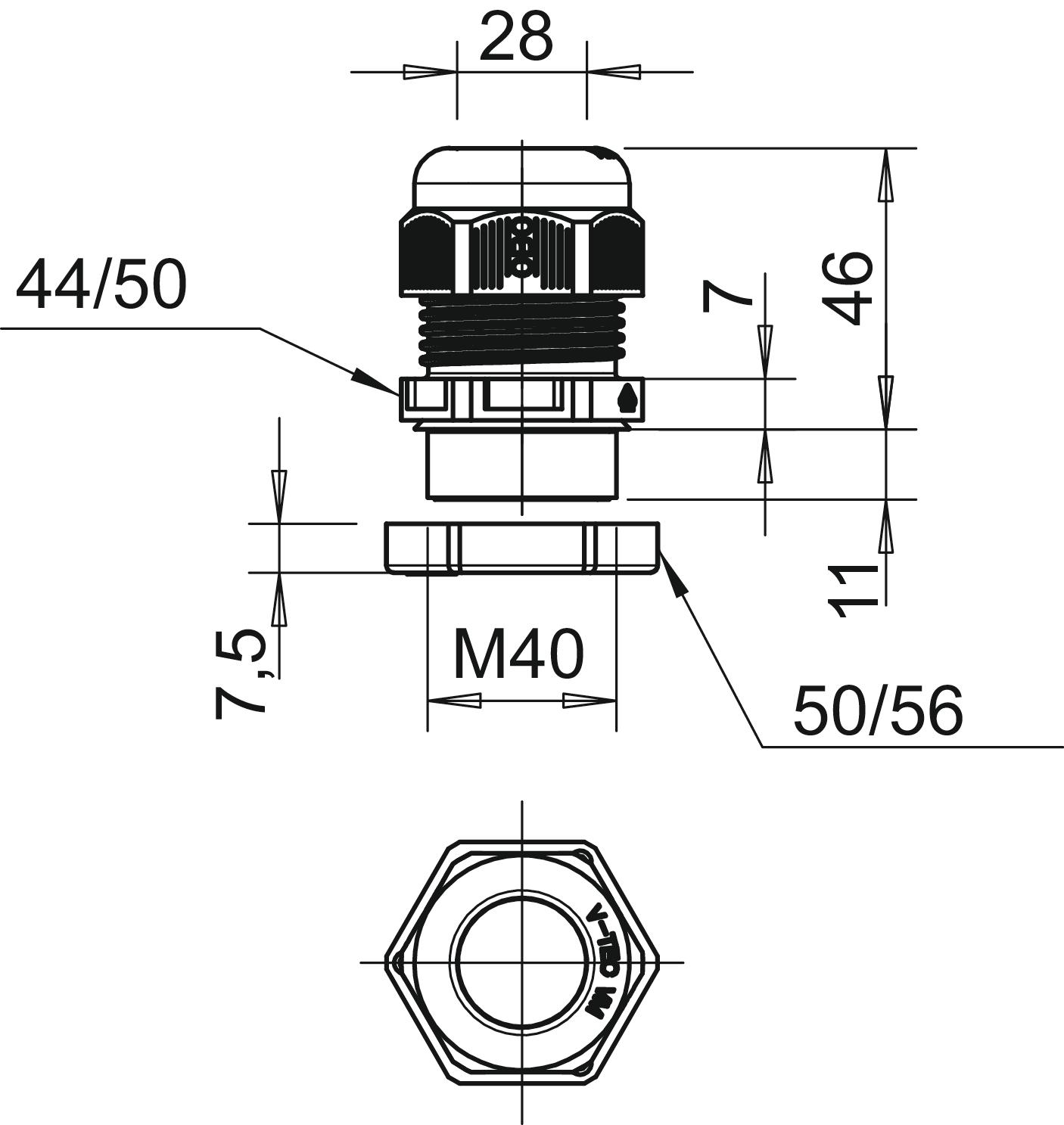

Bezhalogénový áno Dĺžka závitu 11 mm Druh závitu metrický Farba oranžová; RAL 2003 Materiál Polyamid Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 10 Nm Oblasť utesnenia D max. 28 mm Oblasť utesnenia D min. 16 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M40 Rozmer E 50 mm Rozmer E1 (mm) 50 mm Rozmer E2 56 mm Rozmer G M40 x 1,5 mm Rozmer L max. 46 mm Rozmer L min. 36 mm Rozmer L1 11 mm Rozmer L2 7 mm Rozmer L3 7,5 mm Rozpojiteľný skrutkový spoj nie S kontramaticou áno Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 44 Veľkosť kľúča 1 44 mm Veľkosť kľúča 2 50 mm Viacnásobná tesniaca vložka nie Vystužený skleným vláknom nie Závit M40 x 1,5 - Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC VM40+ OR / 7205669 , 0.22MB , pdfBrožúra Brožúra Experti , 2.10MB , pdfEÚ Vyhlásenie o zhode V-TEC VM40+ OR / 7205669 , 0.16MB , pdfREACH Vyhlásenie o zhode V-TEC VM40+ OR / 7205669 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC VM40+ OR / 7205669 , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
