Káblová vývodka s protimaticou v súprave
Výr. č. 7205660 | EAN 4012196028238
- Popis produktu
-
Popis produktuRobustná káblová vývodka vo vyhotovení s klobúkovou maticou s metrickým pripojovacím závitom podľa IEC 423 vrátane predmontovanej protimatice.
Pre vysoké nároky na tesnosť. Odľahčenie od ťahu, ochrana proti pretočeniu a tesnosť v rámci celého rozsahu upnutia. Tesniaci krúžok z polychlóroprénového/akrylonitrilbutadiénového kaučuku. Tvarovaný tesniaci okraj vytvorený vstrekovaním na vloženom hrdle, nie je potrebný tesniaci krúžok pripojovacieho závitu.
Skúšané prostredníctvom VDE podľa normy DIN EN 50262, krytie IP 68 pri 5 baroch 1 h.
Na zachovanie elektrickej funkčnosti podľa DIN 4102 časť 12 v spojení s uzatvorenými odbočnými krabicami FireBox radu T.
Farba: pastelová oranžová.
- Technické údaje
-
Technické údaje

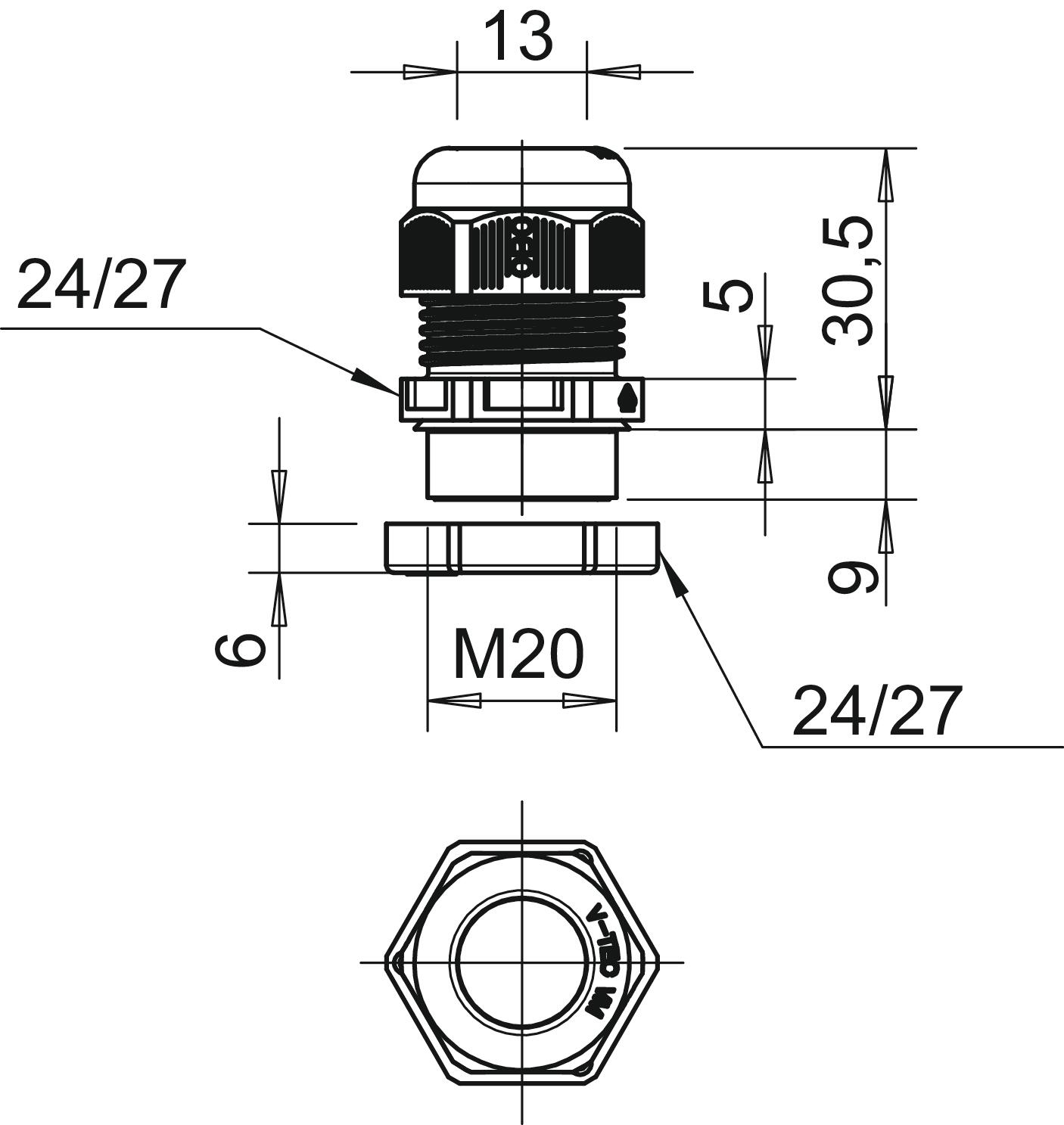

Bezhalogénový áno Dĺžka závitu 9 mm Druh závitu metrický Farba oranžová; RAL 2003 Materiál Polyamid Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 3,8 Nm Oblasť utesnenia D max. 13 mm Oblasť utesnenia D min. 6 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M20 Rozmer E 27 mm Rozmer E1 (mm) 27 mm Rozmer E2 27 mm Rozmer G M20 x 1,5 mm Rozmer L max. 30,5 mm Rozmer L min. 23,5 mm Rozmer L1 9 mm Rozmer L2 5 mm Rozmer L3 6 mm Rozpojiteľný skrutkový spoj nie S kontramaticou áno Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 24 Veľkosť kľúča 1 24 mm Veľkosť kľúča 2 24 mm Viacnásobná tesniaca vložka nie Vystužený skleným vláknom nie Závit M20 x 1,5 - Všetky typy
