Kabelový žlab SKS-Magic® 85 FT 3050 | 300 | 85 | 1,5 | nie | pozinkováno | Oceľ | žiarovo zinkované ponorením

Kabelový žlab SKS-Magic® 85 FT

Výr. č. 6059555 | EAN 4012195833147

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	85 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	12,68 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Použitie samočinného hasiaceho zariadenia	áno
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Rozmer	85x300x3050

Rozmer B	300 mm
Rozmer L	180 mm
Rozmer x	196 mm
Rozmer y	262 mm
S horným dielom	nie
Šírka	300 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	253 cm²
Úžitkový prierez	25300 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	85 mm
Vzdialenosť podpier 1,5 m	2,8 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,77 kN/m
Vzdialenosť podpier 3,0 m	1,35 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu SKSM 85

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSM 810 FT	3050 mm	100 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059549	m	3 m
SKSM 820 FT	3050 mm	200 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059553	m	3 m
SKSM 830 FT	3050 mm	300 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059555	m	3 m
SKSM 840 FT	3050 mm	400 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059557	m	3 m
SKSM 850 FT	3050 mm	500 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059559	m	3 m
SKSM 860 FT	3050 mm	600 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059561	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 300 FT	6051383	m	3 m

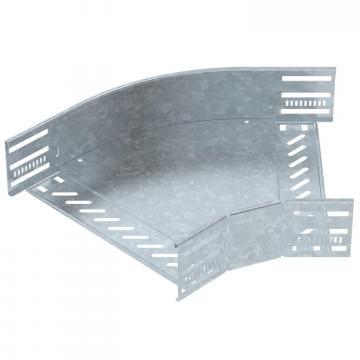

Oblouk 45°, bočnice 85 FT	RB 45 830 FT	6036234	Kus	1 Kus

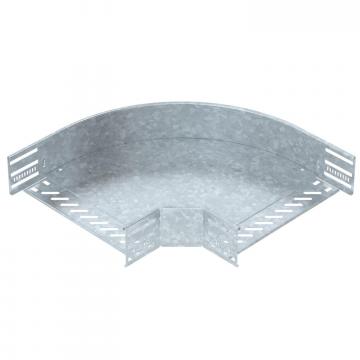

Oblouk 90°, bočnice 85 FT	RB 90 830 FT	6036716	Kus	1 Kus
Vestavný odbočný díl 85 FT	RAA 830 FT	6042235	Kus	1 Kus

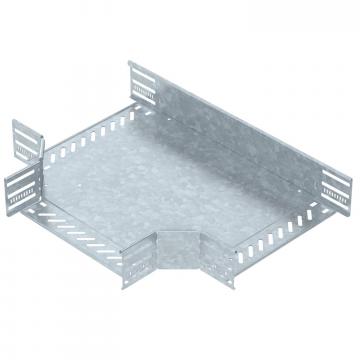

Díl T 85 FT	RT 830 FT	6038234	Kus	1 Kus

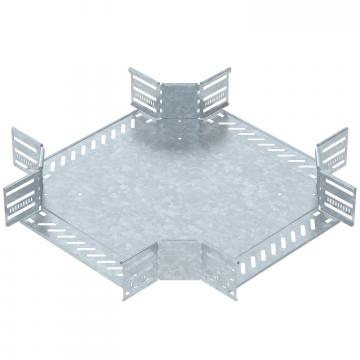

Křížení 85 FT	RK 830 FT	7027435	Kus	1 Kus
Veko s otočnou západkou DD	DRL 300 DD	6052712	m	3 m
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
