Kabelový žlab SKS-Magic® 85 FT 3050 | 100 | 85 | 1,5 | nie | pozinkováno | Oceľ | žiarovo zinkované ponorením

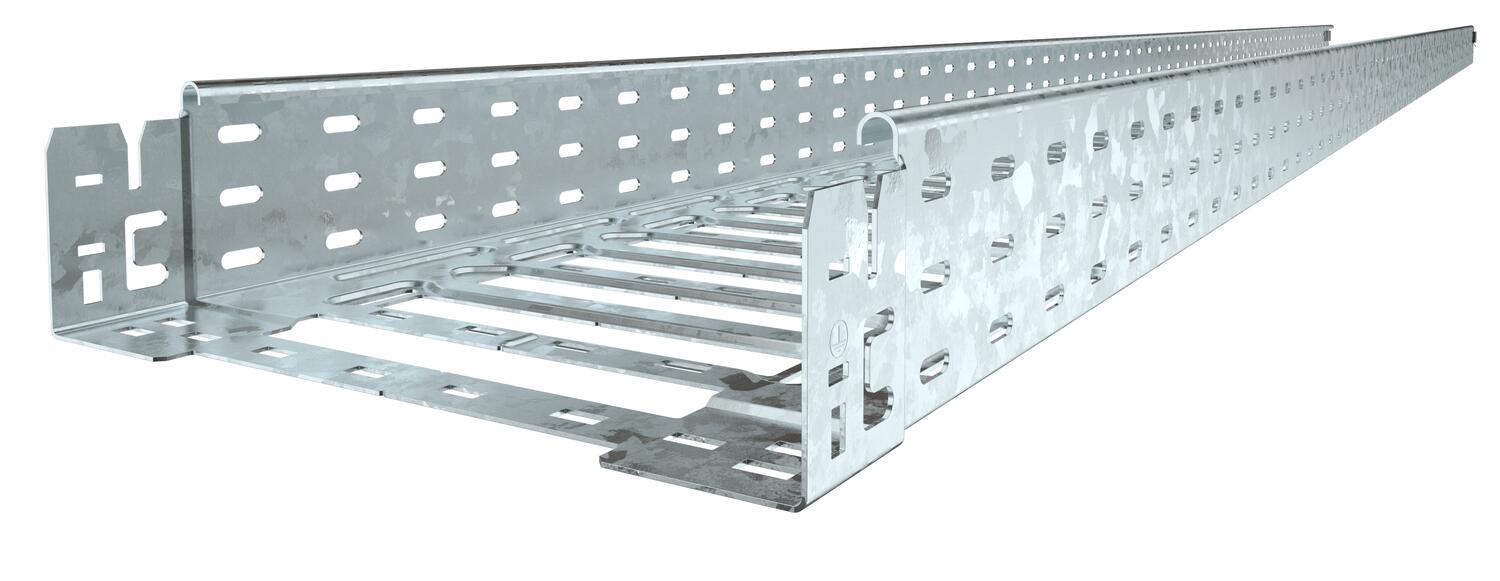

Kabelový žlab SKS-Magic® 85 FT

Výr. č. 6059549 | EAN 4012195833086

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	85 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	7,7139 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka

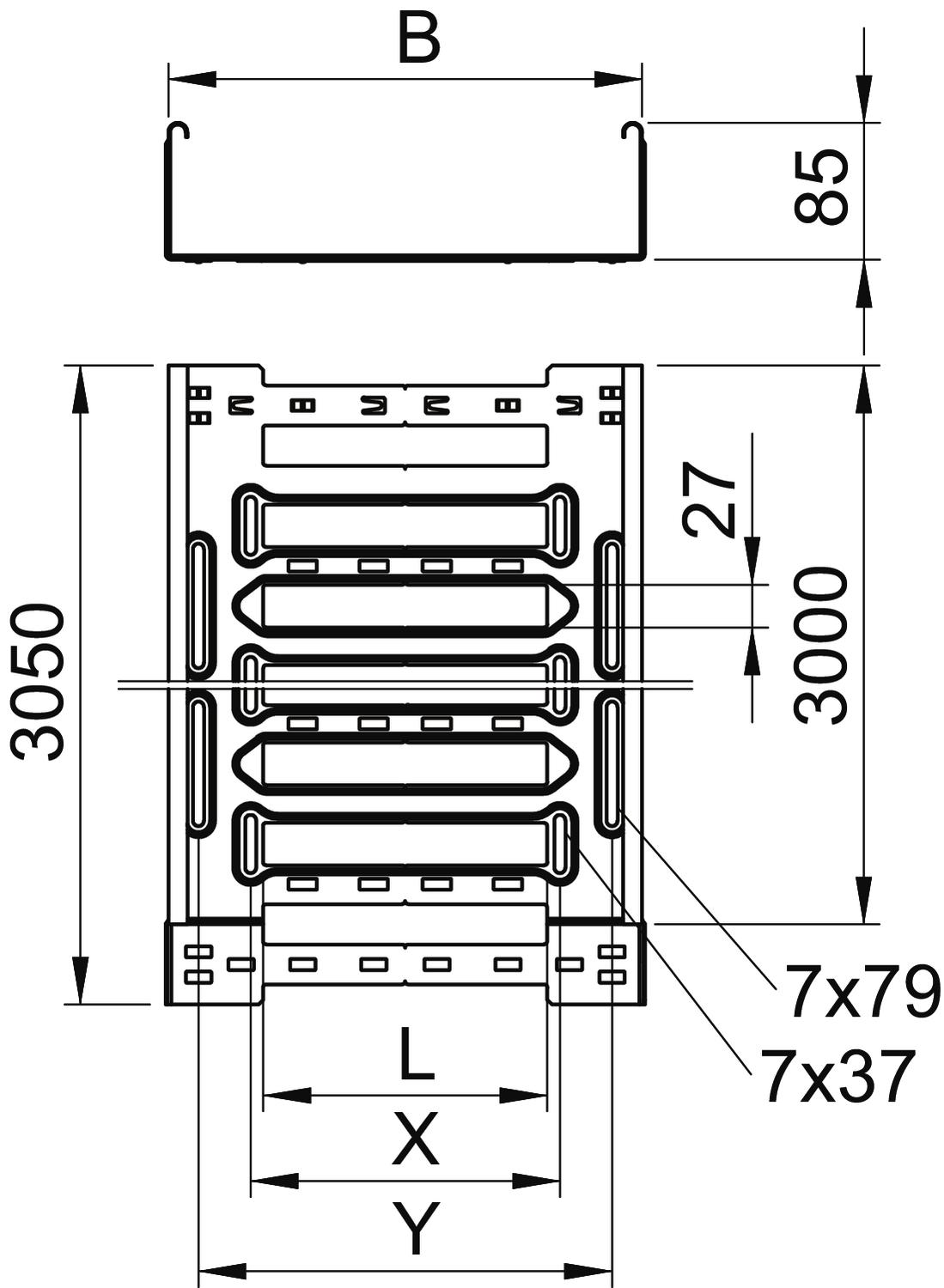

Rozmer	85x100x3050

Rozmer B	100 mm
Rozmer L	30 mm
Rozmer y	62 mm
S horným dielom	nie
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	8300 mm²
Úžitkový prierez	83 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	85 mm
Vzdialenosť podpier 1,5 m	3,4 kN/m
Vzdialenosť podpier 2,0 m	2,7 kN/m
Vzdialenosť podpier 2,5 m	2,07 kN/m
Vzdialenosť podpier 3,0 m	1,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

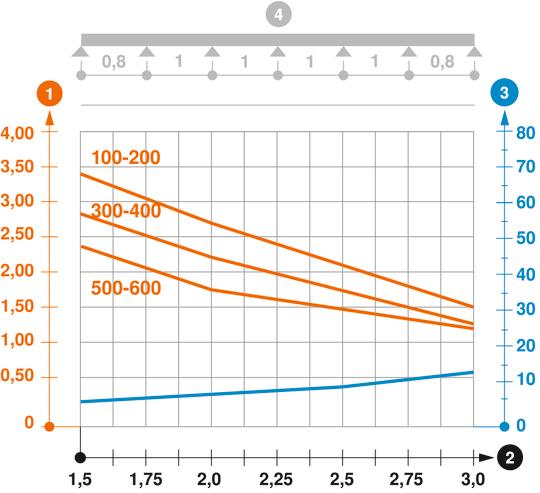

Záťažový diagram káblového žľabu typu SKSM 85

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSM 810 FT	3050 mm	100 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059549	m	3 m
SKSM 820 FT	3050 mm	200 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059553	m	3 m
SKSM 830 FT	3050 mm	300 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059555	m	3 m
SKSM 840 FT	3050 mm	400 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059557	m	3 m
SKSM 850 FT	3050 mm	500 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059559	m	3 m
SKSM 860 FT	3050 mm	600 mm	85 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059561	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 100 FT	6051340	m	3 m

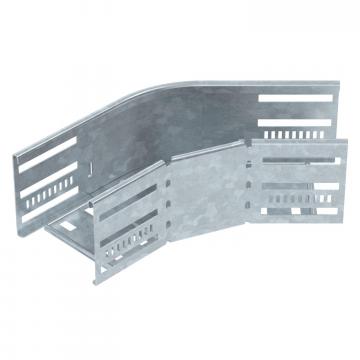

Oblouk 45°, bočnice 85 FT	RB 45 810 FT	6036230	Kus	1 Kus

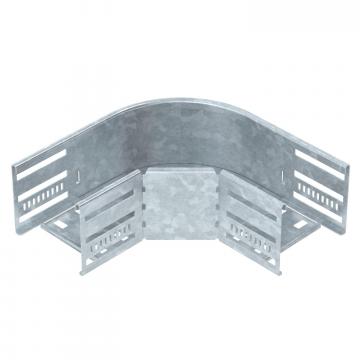

Oblouk 90°, bočnice 85 FT	RB 90 810 FT	6036712	Kus	1 Kus

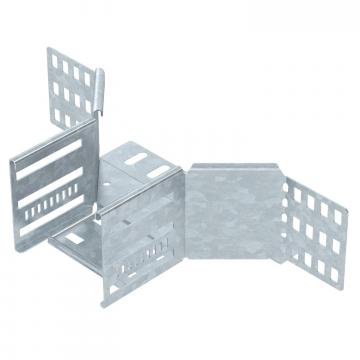

Vestavný odbočný díl 85 FT	RAA 810 FT	6042231	Kus	1 Kus

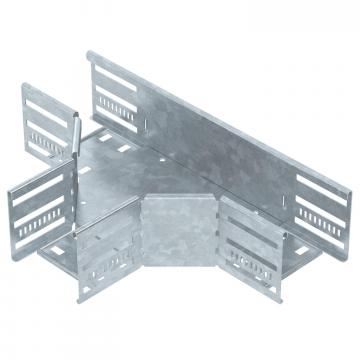

Díl T 85 FT	RT 810 FT	6038230	Kus	1 Kus

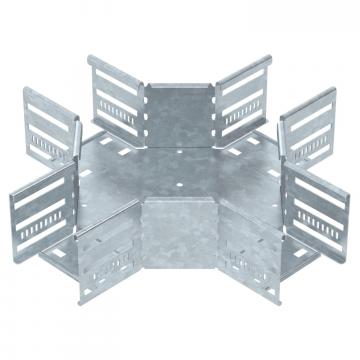

Křížení 85 FT	RK 810 FT	7027431	Kus	1 Kus
Veko s otočnou západkou DD	DRL 100 DD	6052703	m	3 m
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
