Kabelový žlab SKS-Magic® 85 FS 3050 | 100 | 85 | 1,5 | nie | pozinkováno | Oceľ | pásovo zinkované
morepic-1 morepic-2 video-1

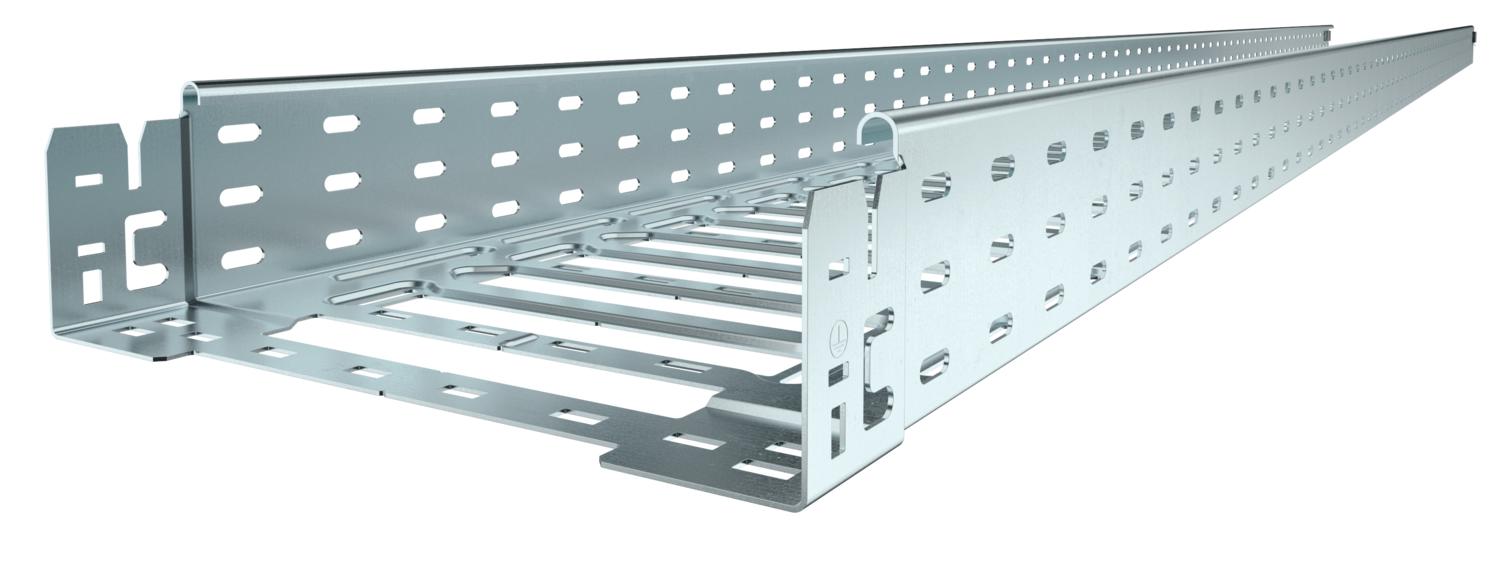

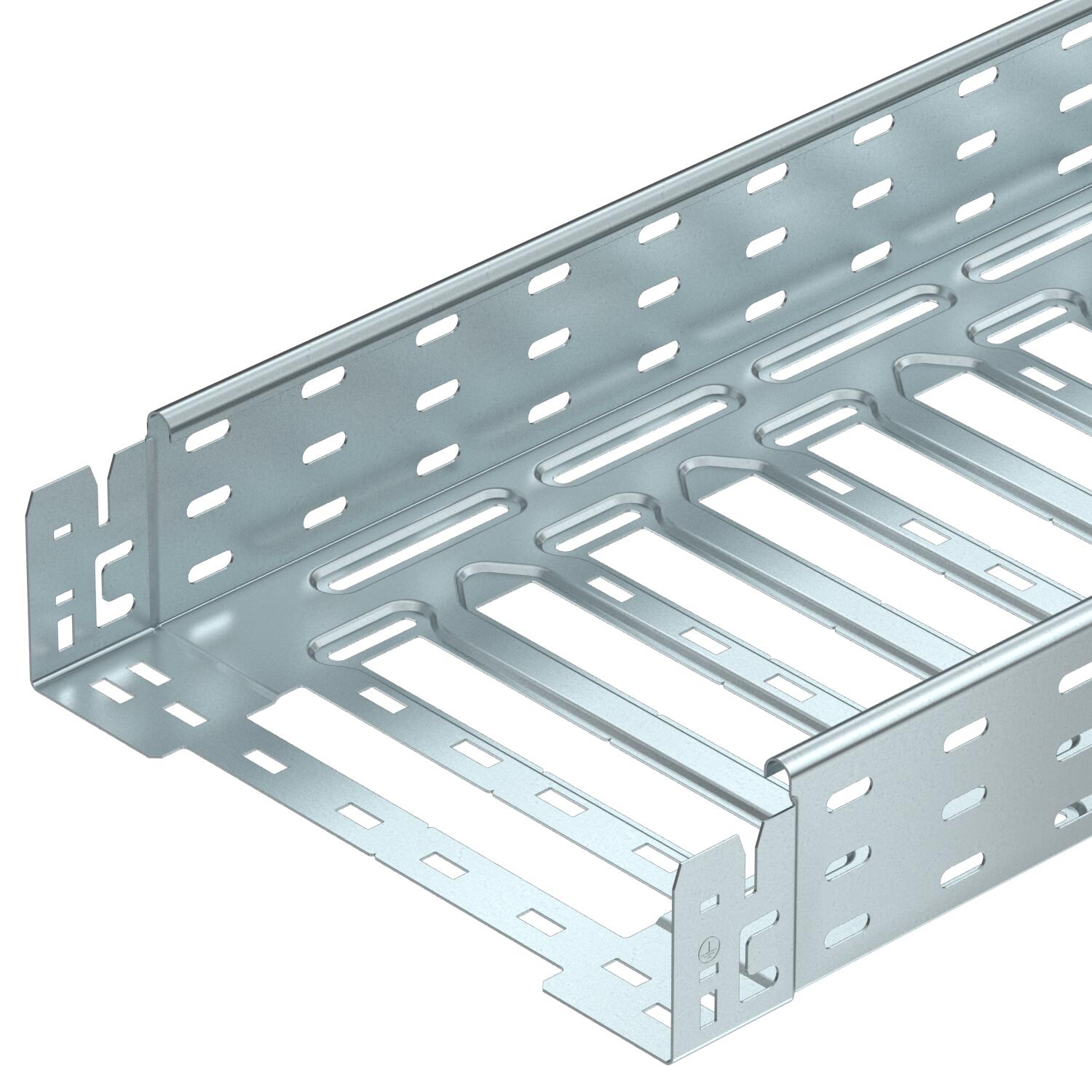

Kabelový žlab SKS-Magic® 85 FS

Výr. č. 6059530 | EAN 4012195832966

3050 mm
85 mm
1,5 mm
nie
pozinkováno
Oceľ
pásovo zinkované
Popis produktu
Popis produktu
Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Bočné dierovanaie áno
CO₂ stopa (GWP) od kolísky po bránu 8,0477 kg CO₂e / 1 meter
Dĺžka 3050 mm
Druh spojky káblového nosného systému Upevnenie zaklapnutím
Farba pozinkováno
Hrúbka plechu 1,5 mm
Magnetické tienenie bez krytu 20 dB
Magnetické tlmenie s krytom 50 dB
Materiál Oceľ
Montážne dierovanie na dne áno
NATO zobrazenie otvorov nie
Nehrdzavejúca oceľ, morená nie
Povrch pásovo zinkované
Prevedenie spojky integrovaná spojka
Rozmer 85x100x3050
Rozmer B 100 mm
Rozmer L 30 mm
Rozmer y 62 mm
S horným dielom nie
Šírka 100 mm
Trieda zaťaženia NEMA 8C
Typ testu zaťaženia podľa IEC 61537 Typ II
Úžitkový prierez 8300 mm²
Úžitkový prierez 83 cm²
Vyhotovenie s veľkým rozpätím nie
Výška 85 mm
Vzdialenosť podpier 1,5 m 3,4 kN/m
Vzdialenosť podpier 2,0 m 2,7 kN/m
Vzdialenosť podpier 2,5 m 2,07 kN/m
Vzdialenosť podpier 3,0 m 1,5 kN/m
Zachovanie funkčnosti nie

Technické údaje

Záťažový diagram káblového žľabu typu SKSM 85

Záťažový diagram káblového žľabu typu SKSM 85
  • Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
  • Vzdialenosť podpier v m Vzdialenosť podpier v m
  • Prehyb priečnika v mm pri prípustnom kN/m Prehyb priečnika v mm pri prípustnom kN/m
  • Schéma zaťaženia pri skúšobnej metóde Schéma zaťaženia pri skúšobnej metóde
  • Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
  • Krivka prehybu priečnika podľa vzdialenosti podpier Krivka prehybu priečnika podľa vzdialenosti podpier
Všetky typy

Všetky typy

Typ Dĺžka Šírka Výška Hrúbka plechu Zachovanie funkčnosti Farba Materiál Povrch Výr. č. Množstvo najm. PJ
SKSM 810 FS 3050 mm 100 mm 85 mm 1,5 mm nie pozinkováno Oceľ pásovo zinkované 6059530
3 m
SKSM 820 FS 3050 mm 200 mm 85 mm 1,5 mm nie pozinkováno Oceľ pásovo zinkované 6059534
3 m
SKSM 830 FS 3050 mm 300 mm 85 mm 1,5 mm nie pozinkováno Oceľ pásovo zinkované 6059536
3 m
SKSM 840 FS 3050 mm 400 mm 85 mm 1,5 mm nie pozinkováno Oceľ pásovo zinkované 6059538
3 m
SKSM 850 FS 3050 mm 500 mm 85 mm 1,5 mm nie pozinkováno Oceľ pásovo zinkované 6059540
3 m
SKSM 860 FS 3050 mm 600 mm 85 mm 1,5 mm nie pozinkováno Oceľ pásovo zinkované 6059542
3 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Oblouk 45°, bočnice 85 FS Oblouk 45°, bočnice 85 FS RB 45 810 FS 6036200
1 Kus
Oblouk 90°, bočnice 85 FS Oblouk 90°, bočnice 85 FS RB 90 810 FS 6036700
1 Kus
Vestavný odbočný díl 85 FS Vestavný odbočný díl 85 FS RAA 810 FS 6042131
1 Kus
Křížení 85 FS Křížení 85 FS RK 810 FS 7027331
1 Kus
Veko s otočnou západkou FS Veko s otočnou západkou FS DRL 100 FS 6052096
3 m
Deliaca stena 85 FS Deliaca stena 85 FS TSG 85 FS 6062114
3 m
Na stiahnutie

List technických údajov SKSM 810 FS / 6059530 , 0.40MB , pdf
Na stiahnutie

Na stiahnutie
Environmentálna deklarácia produktu (EPD) SKSM 810 FS / 6059530 , 1.48MB , pdf
Na stiahnutie
Vyhlásenie o zhode Spojeného kráľovstva SKSM 810 FS / 6059530 , 0.09MB , pdf
