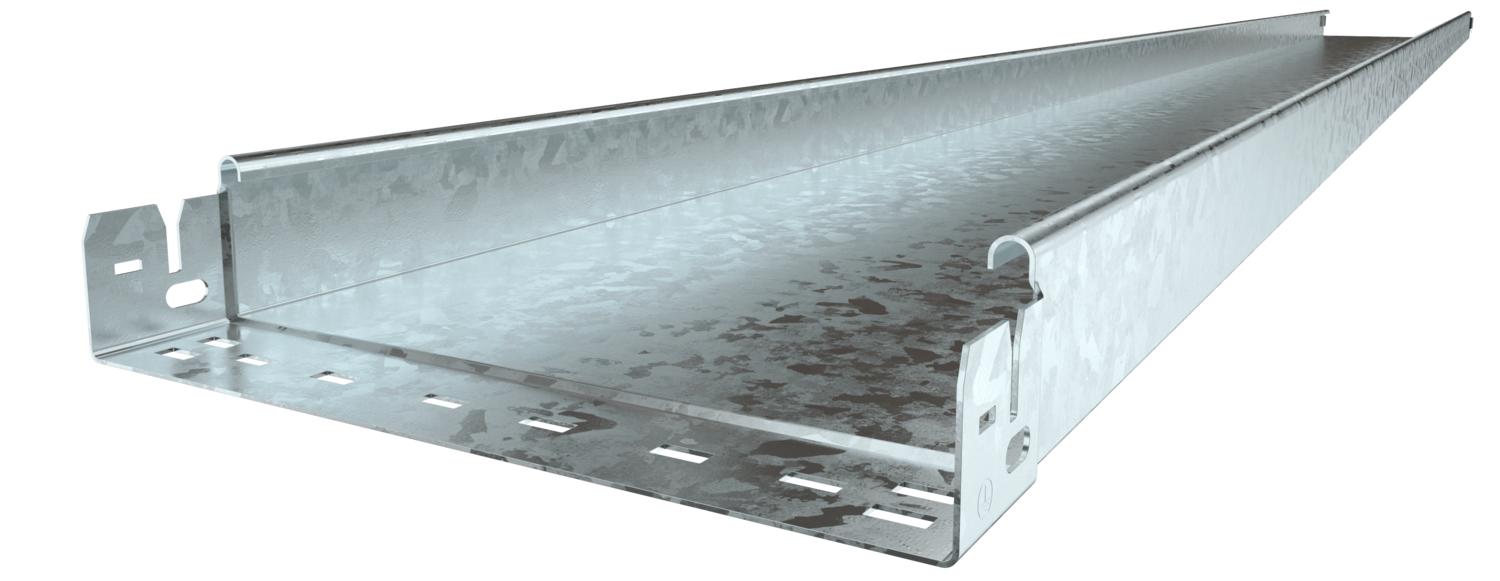

Kabelový žlab SKS-Magic® 60 neděrovaný FT

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Technické údaje

Bočné dierovanaie	nie
CO₂ stopa (GWP) od kolísky po bránu	6,5511 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Rozmer	60x100x3050
Rozmer B	100 mm

S horným dielom	nie
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	58 cm²
Úžitkový prierez	5800 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	2,6 kN/m
Vzdialenosť podpier 2,0 m	1,9 kN/m
Vzdialenosť podpier 2,5 m	1,1 kN/m
Vzdialenosť podpier 3,0 m	0,55 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSMU 610 FT	3050 mm	100 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059705	m	3 m
SKSMU 615 FT	3050 mm	150 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059707	m	3 m
SKSMU 620 FT	3050 mm	200 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059709	m	3 m
SKSMU 630 FT	3050 mm	300 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059711	m	3 m
SKSMU 640 FT	3050 mm	400 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059713	m	3 m
SKSMU 650 FT	3050 mm	500 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059715	m	3 m
SKSMU 660 FT	3050 mm	600 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059717	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Sada podélných spojek Magic DD	KTSMV 610 DD	6068936	Kus	1 Kus
Veko s otočnou západkou FT	DRL 100 FT	6051340	m	3 m
45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus
Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus
Křížení 60 FT	RK 610 FT	7027411	Kus	1 Kus
Veko s otočnou západkou DD	DRL 100 DD	6052703	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
Oblouk 45° Magic 60 FT	RBM 45 610 FT	6041060	Kus	1 Kus
Oblouk 90° Magic 60 FT	RBM 90 610 FT	6041150	Kus	1 Kus
