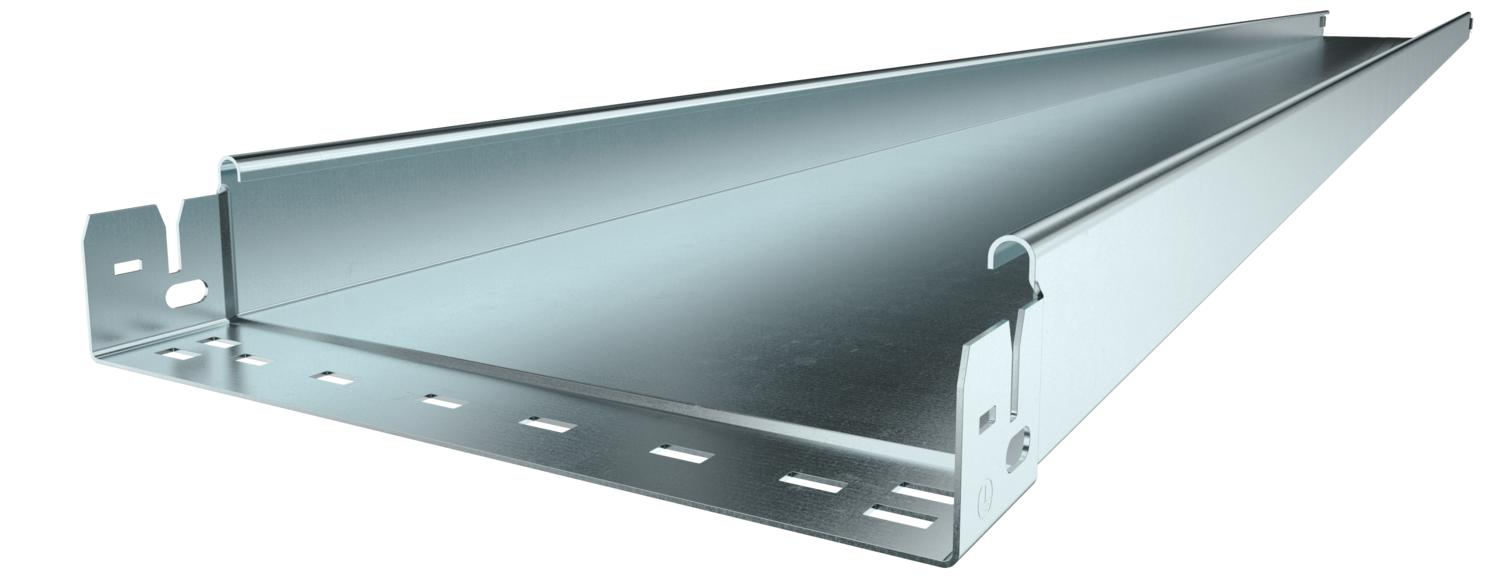

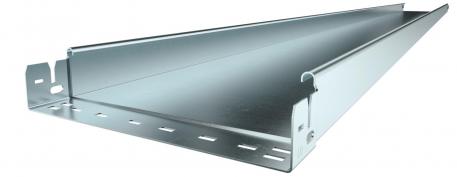

Kabelový žlab SKS-Magic® 60 neděrovaný FS

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Technické údaje

Bočné dierovanaie	nie
CO₂ stopa (GWP) od kolísky po bránu	6,6966 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka
Rozmer	60x100x3050
Rozmer B	100 mm

S horným dielom	nie
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	5800 mm²
Úžitkový prierez	58 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	2,6 kN/m
Vzdialenosť podpier 2,0 m	1,9 kN/m
Vzdialenosť podpier 2,5 m	1,1 kN/m
Vzdialenosť podpier 3,0 m	0,55 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSMU 610 FS	3050 mm	100 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059688	m	3 m
SKSMU 615 FS	3050 mm	150 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059690	m	3 m
SKSMU 620 FS	3050 mm	200 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059692	m	3 m
SKSMU 630 FS	3050 mm	300 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059694	m	3 m
SKSMU 640 FS	3050 mm	400 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059696	m	3 m
SKSMU 650 FS	3050 mm	500 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059698	m	3 m
SKSMU 660 FS	3050 mm	600 mm	60 mm	1,5 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059700	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 610 FS	6037100	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
Oblouk 90° Magic 60 FS	RBM 90 610 FS	6041130	Kus	1 Kus
