Kabelový žlab SKS-Magic® 110 FT 3050 | 100 | 110 | 1,5 | nie | pozinkováno | Oceľ | žiarovo zinkované ponorením

Kabelový žlab SKS-Magic® 110 FT

Výr. č. 6059631 | EAN 4012195829638

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	9,0902 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Rozmer	110x100x3050
Rozmer B	100 mm

Rozmer L	30 mm
Rozmer y	62 mm
S horným dielom	nie
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	10800 mm²
Úžitkový prierez	108 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Vzdialenosť podpier 1,5 m	3 kN/m
Vzdialenosť podpier 2,0 m	2,57 kN/m
Vzdialenosť podpier 2,5 m	2,14 kN/m
Vzdialenosť podpier 3,0 m	1,7 kN/m
Vzdialenosť podpier 3,5 m	1,25 kN/m
Vzdialenosť podpier 4,0 m	0,8 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu SKSM 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKSM 110 FT	3050 mm	100 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059631	m	3 m
SKSM 115 FT	3050 mm	150 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059633	m	3 m
SKSM 120 FT	3050 mm	200 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059635	m	3 m
SKSM 130 FT	3050 mm	300 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059637	m	3 m
SKSM 140 FT	3050 mm	400 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059639	m	3 m
SKSM 150 FT	3050 mm	500 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059641	m	3 m
SKSM 160 FT	3050 mm	600 mm	110 mm	1,5 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059643	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Sada podélných spojek Magic DD	KTSMV 110 DD	6069112	Kus	1 Kus
Veko s otočnou západkou FT	DRL 100 FT	6051340	m	3 m

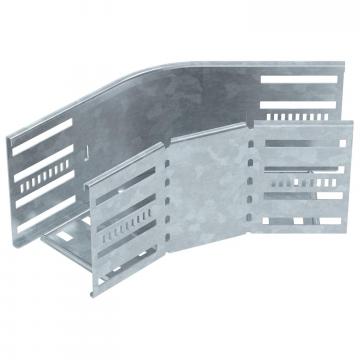

Oblouk 45°, bočnice 110 FT	RB 45 110 FT	6036330	Kus	1 Kus

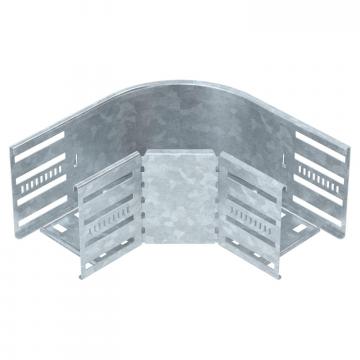

Oblouk 90°, bočnice 110 FT	RB 90 110 FT	6036830	Kus	1 Kus

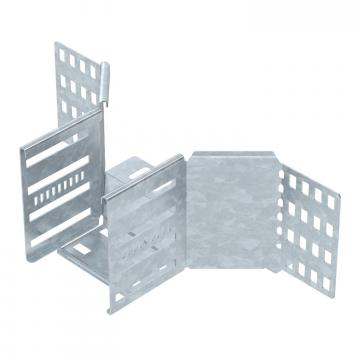

Vestavný odbočný díl 110 FT	RAA 110 FT	6042251	Kus	1 Kus

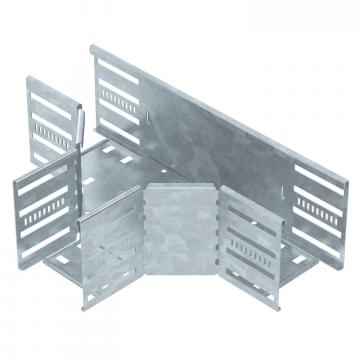

Díl T 110 FT	RT 110 FT	6038320	Kus	1 Kus

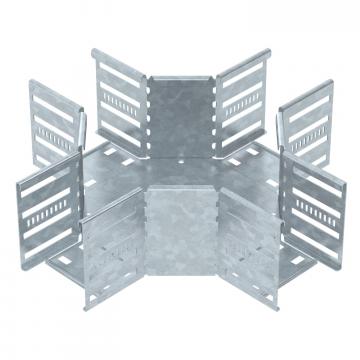

Křížení 110 FT	RK 110 FT	7027451	Kus	1 Kus
Veko s otočnou západkou DD	DRL 100 DD	6052703	m	3 m
Deliaca stena 110 DD	TSG 110 DD	6062335	m	3 m
45° oblouk Magic 110 FT	RBM 45 110 FT	6041780	Kus	1 Kus

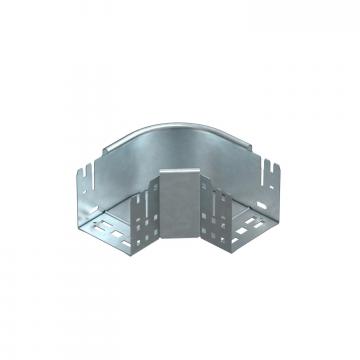

90° oblouk Magic 110 FT	RBM 90 110 FT	6041860	Kus	1 Kus
