Kabelový žlab RKS-Magic® 60 FT
Výr. č. 6047655 | EAN 4012195903949
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.
Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 8,3173 kg CO₂e / 1 meter Dierovanie dna 1,00 Dĺžka 3050 mm Dĺžka 10 ft Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Hrúbka plechu 0,03 in Hrúbka plechu 1 mm Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Protipožiarna ochrana Zachovanie funkčnej odolnosti špecifická káblová nosná konštrukcia Rozmer 60x300x3050 Rozmer B 300 mm Rozmer t 100 mm Rozmer x 200 mm Rozmer y 250 mm S horným dielom nie Šírka 300 mm Šírka 12 in Trieda zaťaženia NEMA 8AA Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 17800 mm² Úžitkový prierez 178 cm² Užitočná dĺžka 3000 mm Vyhotovenie s veľkým rozpätím nie Výška 2 in Výška 60 mm Vzdialenosť podpier 1,0 m 1,2 kN/m Vzdialenosť podpier 1,5 m 0,9 kN/m Vzdialenosť podpier 2,0 m 0,6 kN/m Vzdialenosť podpier 2,5 m 0,4 kN/m Zachovanie funkčnosti áno Technické údaje
Záťažový diagram káblového žľabu typu RKSM 60
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

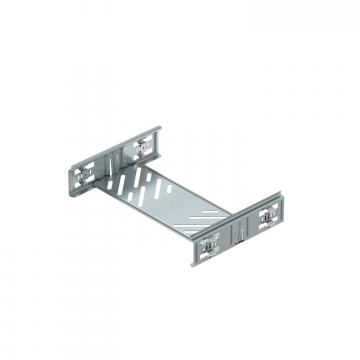

Sada podélných spojek Magic DD
KTSMV 630 DD 6068942 1 Kus
Veko s otočnou západkou FT
DRL 300 FT 6051383 3 m

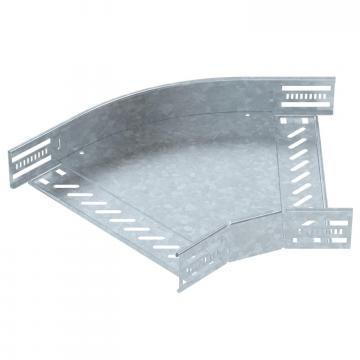

45° oblouk 60 FT
RB 45 630 FT 6036136 1 Kus

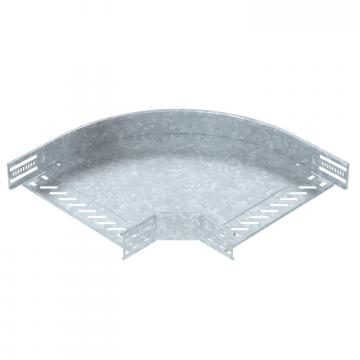

Oblouk 90°, bočnice 60 FT
RB 90 630 FT 6036596 1 Kus

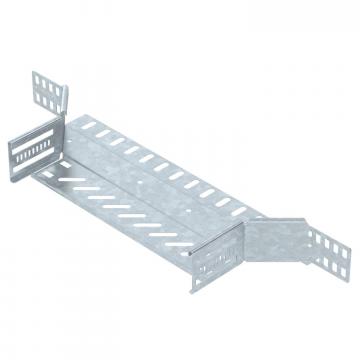

Vestavný odbočný díl 60 FT
RAA 630 FT 6042217 1 Kus

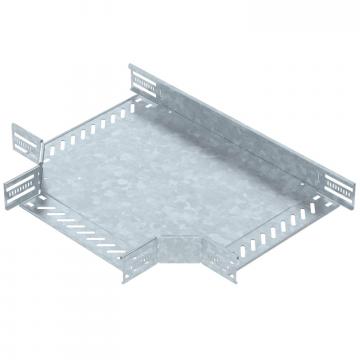

Díl T 60 FT
RT 630 FT 6038136 1 Kus

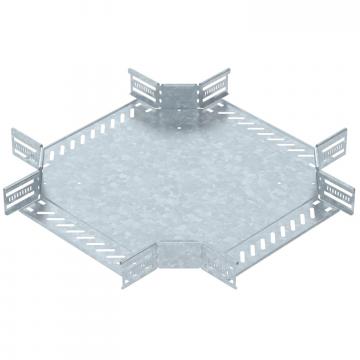

Křížení 60 FT
RK 630 FT 7027415 1 Kus
Veko s otočnou západkou DD
DRL 300 DD 6052712 3 m
Deliaca stena 60 DD
TSG 60 DD 6062327 3 m

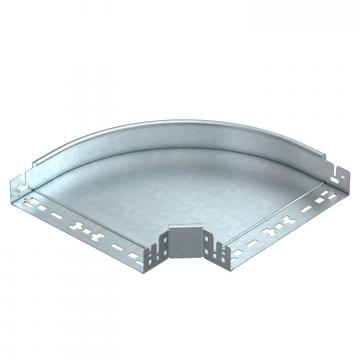

Oblouk 90° Magic 60 FT
RBM 90 630 FT 6041156 1 Kus - Na stiahnutie
-
