Kabelový žlab RKS-Magic® 60 FT 3050 | 100 | 60 | 1 | áno | pozinkováno | Oceľ | žiarovo zinkované ponorením

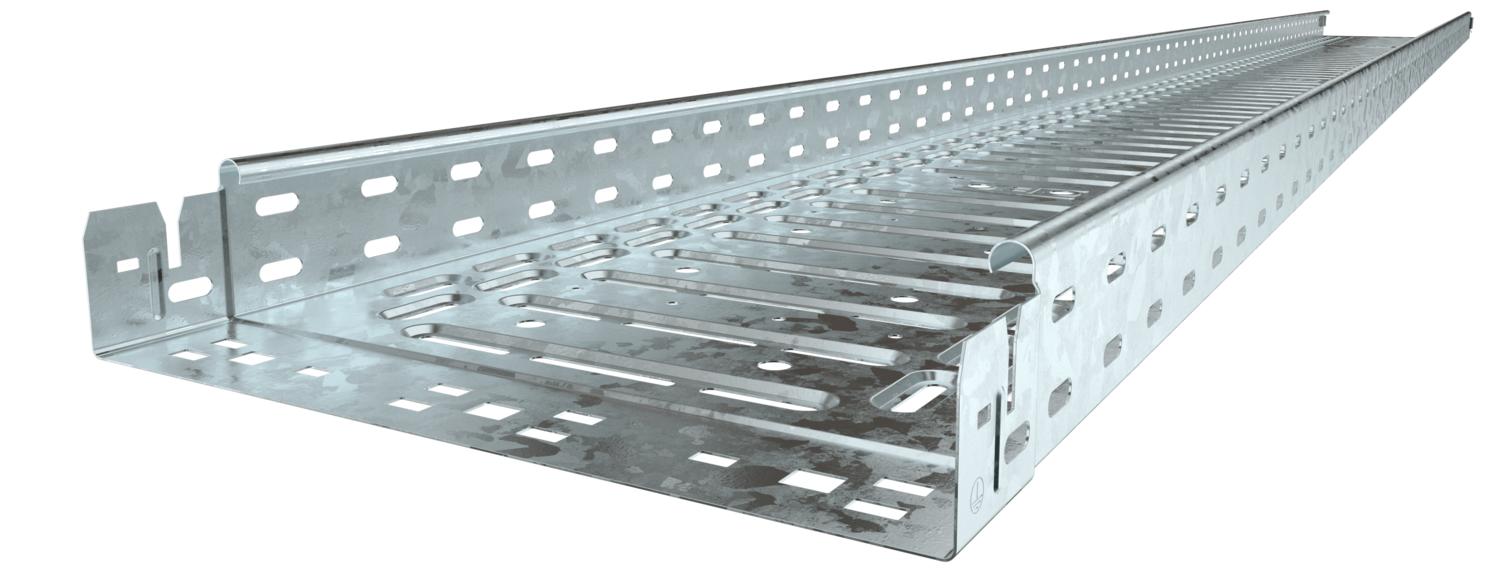

Kabelový žlab RKS-Magic® 60 FT

Výr. č. 6047612 | EAN 4012195903895

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	áno

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

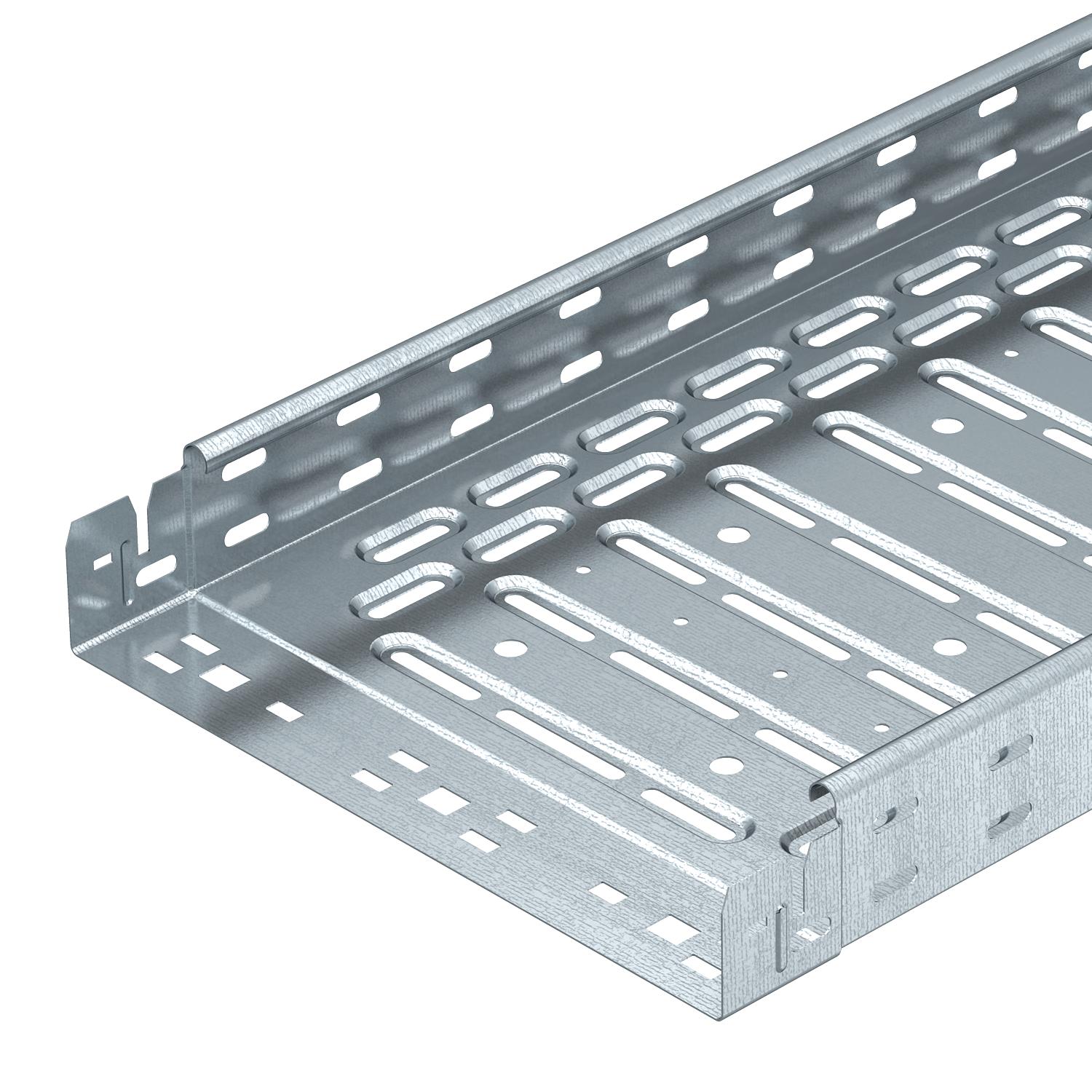

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	4,5995 kg CO₂e / 1 meter
Dierovanie dna	1,00
Dĺžka	3050 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,03 in
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Protipožiarna ochrana	Zachovanie funkčnej odolnosti špecifická káblová nosná konštrukcia

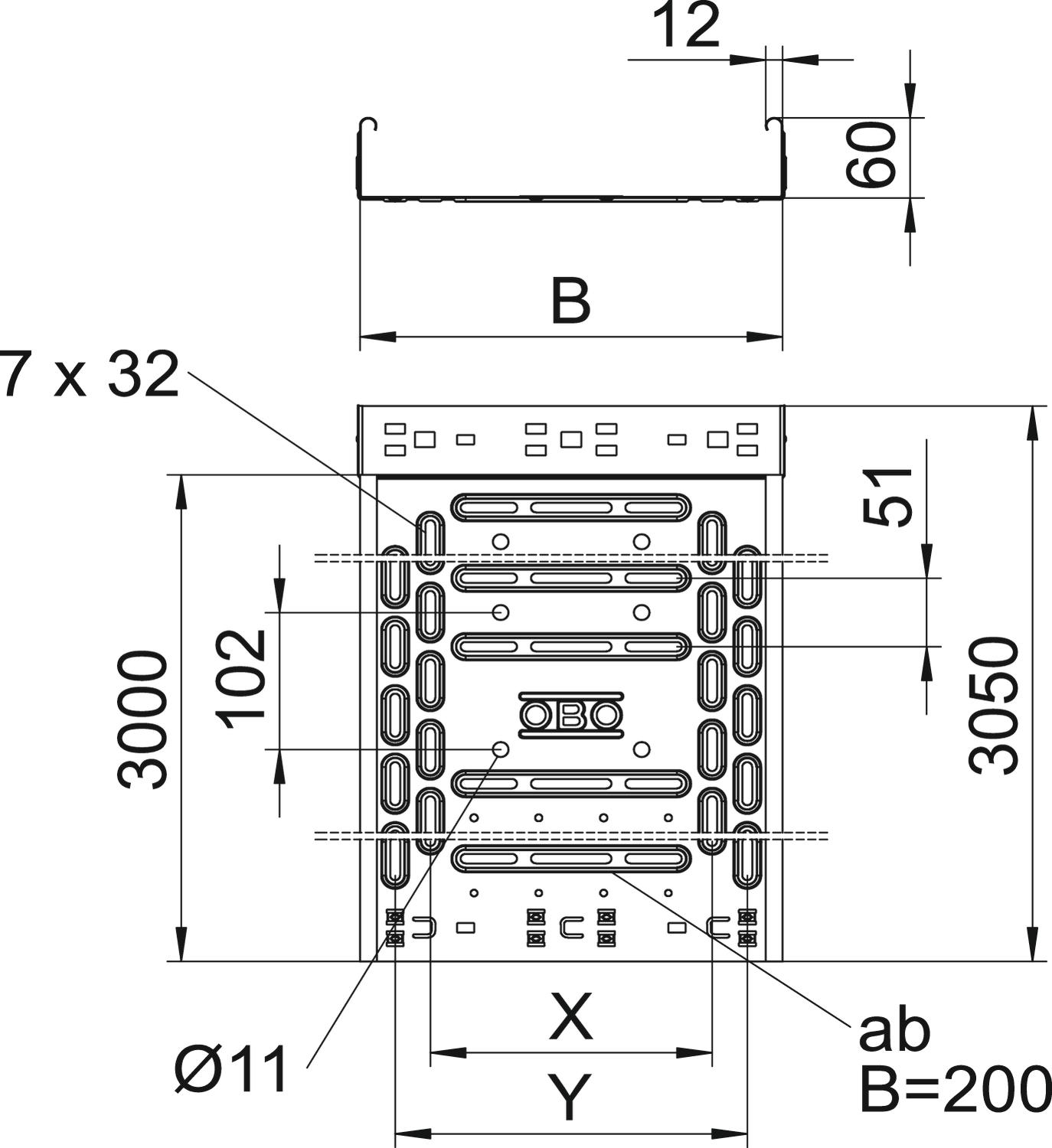

Rozmer	60x100x3050

Rozmer B	100 mm
Rozmer y	50 mm
S horným dielom	nie
Šírka	4 in
Šírka	100 mm
Trieda zaťaženia NEMA	8AA
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	58 cm²
Úžitkový prierez	5800 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,0 m	1,2 kN/m
Vzdialenosť podpier 1,5 m	0,9 kN/m
Vzdialenosť podpier 2,0 m	0,6 kN/m
Vzdialenosť podpier 2,5 m	0,4 kN/m
Zachovanie funkčnosti	áno

Technické údaje

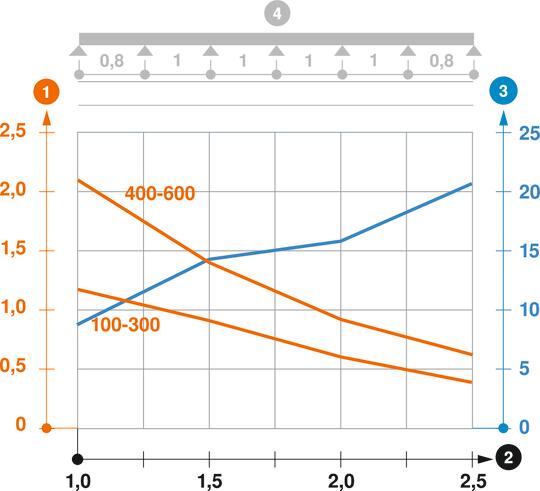

Záťažový diagram káblového žľabu typu RKSM 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	áno	pozinkováno	Oceľ	žiarovo zinkované ponorením	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	áno	pozinkováno	Oceľ	žiarovo zinkované ponorením	6047631	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	áno	pozinkováno	Oceľ	žiarovo zinkované ponorením	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	áno	pozinkováno	Oceľ	žiarovo zinkované ponorením	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	áno	pozinkováno	Oceľ	žiarovo zinkované ponorením	6047690	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

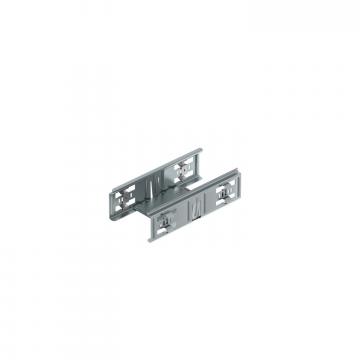

Sada podélných spojek Magic DD	KTSMV 610 DD	6068936	Kus	1 Kus
Veko s otočnou západkou FT	DRL 100 FT	6051340	m	3 m

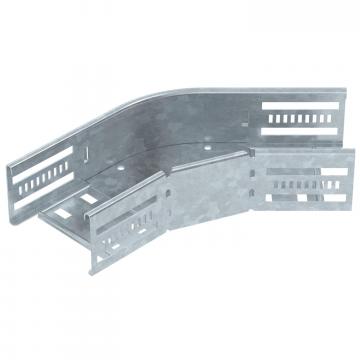

45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus

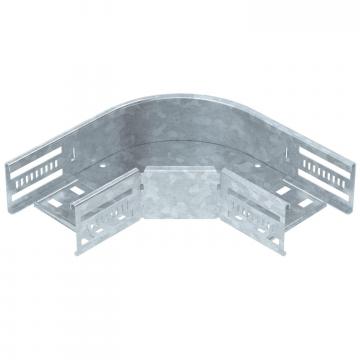

Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus

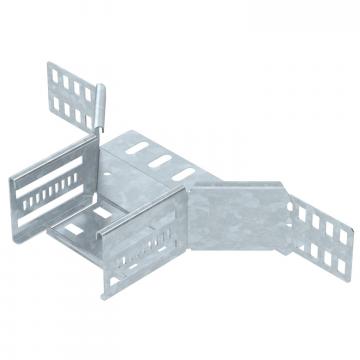

Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus

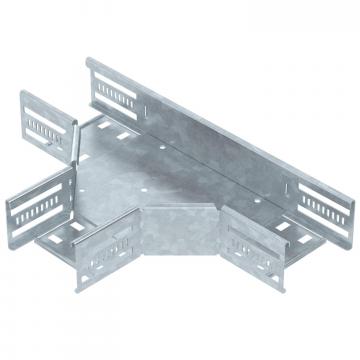

Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus

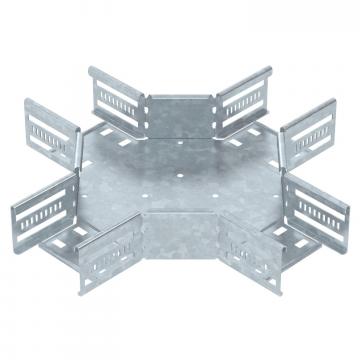

Křížení 60 FT	RK 610 FT	7027411	Kus	1 Kus
Veko s otočnou západkou DD	DRL 100 DD	6052703	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m

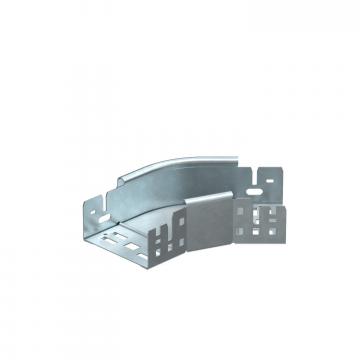

Oblouk 45° Magic 60 FT	RBM 45 610 FT	6041060	Kus	1 Kus

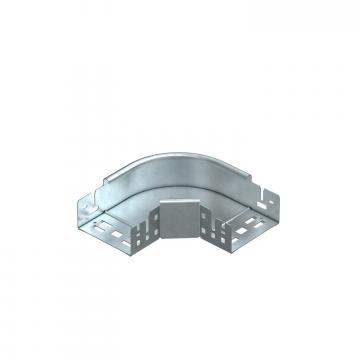

Oblouk 90° Magic 60 FT	RBM 90 610 FT	6041150	Kus	1 Kus
Variabilní oblouk Magic 60 FT	RBMV 610 FT	6040500	Kus	1 Kus
