Kabelový žlab RKS-Magic® 60 FS, černý 3050 | 100 | 60 | 0,75 | nie | sýto čierna; RAL 9005 | Oceľ | PES135 - polyester

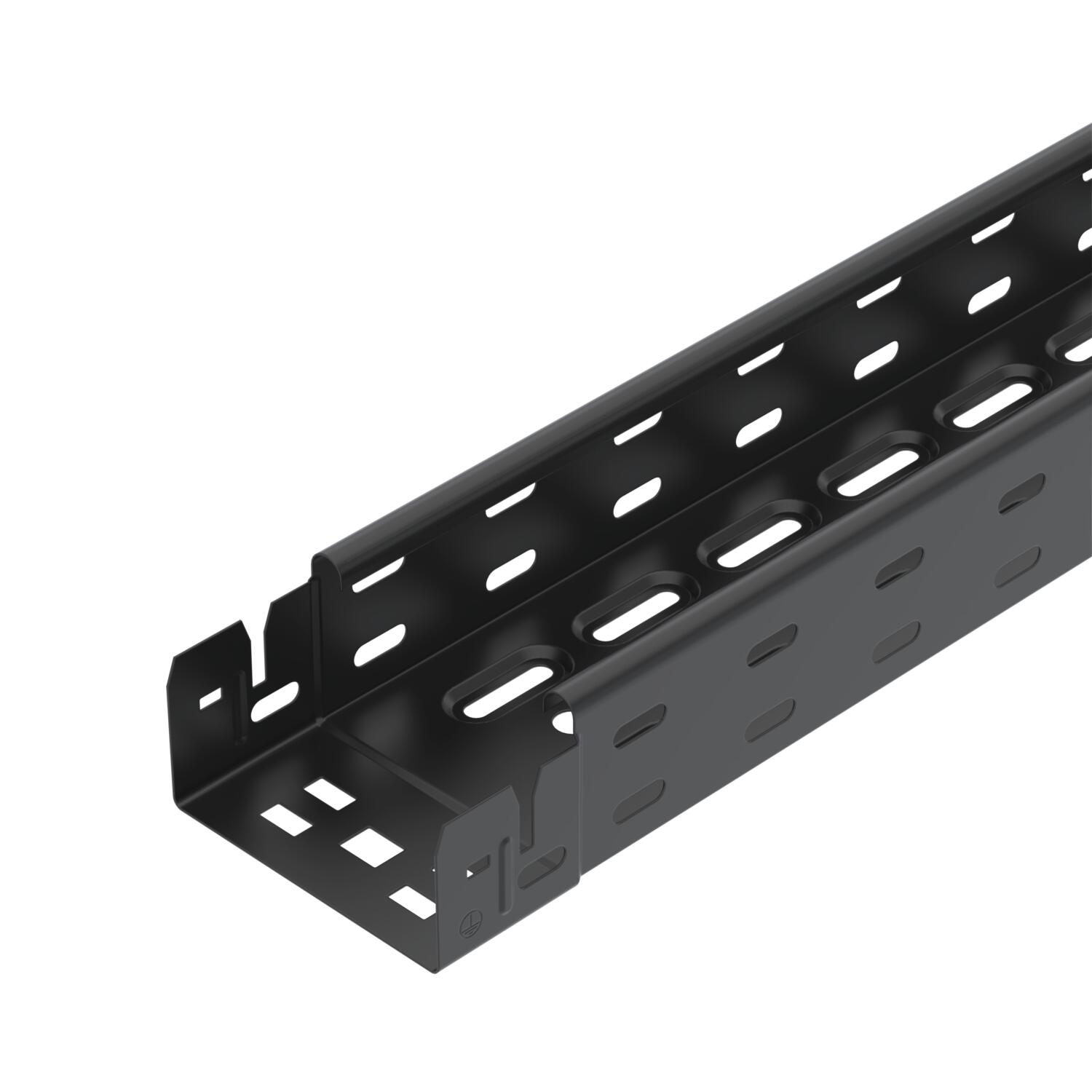

Kabelový žlab RKS-Magic® 60 FS, černý

Výr. č. 6048239 | EAN 4012197267001

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu

Zachovanie funkčnosti	nie

Farba	sýto čierna; RAL 9005

Materiál	Oceľ

Povrch	PES135 - polyester

Popis produktu

Popis produktu

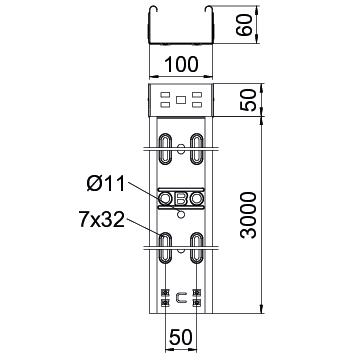

Kabelový žlab s integrovaným rychloupevňovacím systémem. Povrch pásově pozinkovaný, práškově lakovaný v tmavě černé barvě (RAL 9005). Boční děrování 7 × 20 mm po celé délce pro instalaci doplňkových spojovacích a montážních dílů. S děrováním 11 mm ve dně pro přímé zavěšení na závitovou tyč. Užitečná délka 3 000 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	3,2359 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	sýto čierna; RAL 9005
Hrúbka plechu	0,75 mm
Maß W	100 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	PES135 - polyester
Prevedenie spojky	integrovaná spojka
Rozmer	60 x 100
Rozmer	60x100x3050

Rozmer B	100 mm
Rozmer x	50 mm
S horným dielom	nie
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	5800 mm²
Úžitkový prierez	58 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,0 m	1,2 kN/m
Vzdialenosť podpier 1,5 m	0,9 kN/m
Vzdialenosť podpier 2,0 m	0,6 kN/m
Vzdialenosť podpier 2,5 m	0,4 kN/m
Zachovanie funkčnosti	nie

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
RKSM 610 FSK SW	3050 mm	100 mm	60 mm	0,75 mm	nie	sýto čierna; RAL 9005	Oceľ	PES135 - polyester	6048239	m	6 m
RKSM 620 FSK SW	3050 mm	200 mm	60 mm	0,75 mm	nie	sýto čierna; RAL 9005	Oceľ	PES135 - polyester	6048253	m	6 m
RKSM 630 FSK SW	3050 mm	300 mm	60 mm	0,75 mm	nie	sýto čierna; RAL 9005	Oceľ	PES135 - polyester	6048265	m	6 m
RKSM 640 FSK SW	3050 mm	400 mm	60 mm	0,9 mm	nie	sýto čierna; RAL 9005	Oceľ	PES135 - polyester	6048269	m	6 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
90° oblouk 60, černý	RB 90 610 FSK SW	6043260	Kus	1 Kus
Vestavný odbočný díl 60, černý	RAA 610 FSK SW	7121860	Kus	1 Kus
Přepážka 45 FSK, černá	TSG 45 FSK SW	6479451	m	3 m

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podélná spojka 60 FSK černá	RLVK 60 FSK SW	6067097	Kus	10 Kus
Podélné a úhlové spojky 60 FSK, černé	RWVL 60 FSK SW	6067624	Kus	10 Kus
Kloubová spojka 60 FSK, černá	RGV 60 FSK SW	7082759	Kus	10 Kus
Nástěnný a závěsový výložník AW 15, černý	AW 15 11 FTK SW	6420681	Kus	1 Kus
Závěsný třmen, černý	AHB 100 FTK SW	6363875	Kus	1 Kus
Středový závěs kabelového žlabu, výška bočnice 60, černý	MAH 60 100 FSKSW	6358740	Kus	1 Kus
