Kabelový žlab RKS-Magic® 60 FS 3050 | 500 | 60 | 0,9 | nie | pozinkováno | Oceľ | pásovo zinkované

Kabelový žlab RKS-Magic® 60 FS

Výr. č. 6047719 | EAN 4012195391234

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu

Zachovanie funkčnosti

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	9,9679 kg CO₂e / 1 meter
Dierovanie dna	1
Dĺžka	10 ft
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	0,9 mm
Hrúbka plechu	0,04 in
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka
Rozmer	60x500x3050
Rozmer B	500 mm

Rozmer t	300 mm
Rozmer x	400 mm
Rozmer y	450 mm
S horným dielom	nie
Šírka	20 in
Šírka	500 mm
Trieda zaťaženia NEMA	8AA
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	29800 mm²
Úžitkový prierez	298 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	2 in
Výška	60 mm
Vzdialenosť podpier 1,0 m	2,1 kN/m
Vzdialenosť podpier 1,5 m	1,35 kN/m
Vzdialenosť podpier 2,0 m	0,8 kN/m
Vzdialenosť podpier 2,5 m	0,6 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu RKSM 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	áno	pozinkováno	Oceľ	pásovo zinkované	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	áno	pozinkováno	Oceľ	pásovo zinkované	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	áno	pozinkováno	Oceľ	pásovo zinkované	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	áno	pozinkováno	Oceľ	pásovo zinkované	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	áno	pozinkováno	Oceľ	pásovo zinkované	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6047735	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

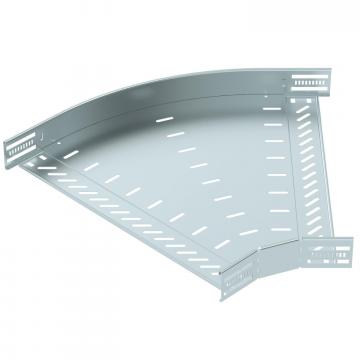

45° oblouk 60 FS	RB 45 650 FS	6036110	Kus	1 Kus

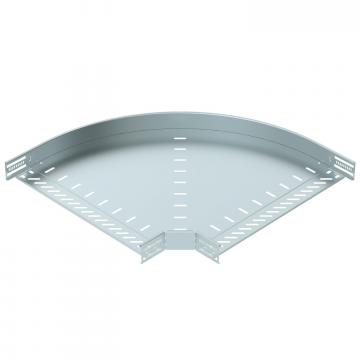

Oblouk 90°, bočnice 60 FS	RB 90 650 FS	6036570	Kus	1 Kus

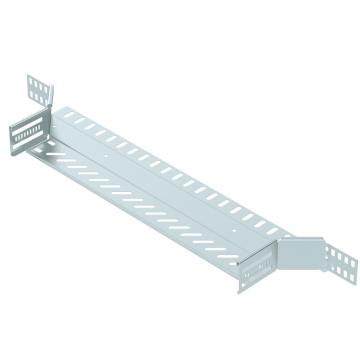

Vestavný odbočný díl 60 FS	RAA 650 FS	6042121	Kus	1 Kus

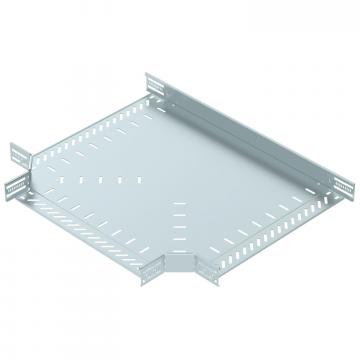

Díl T 60 FS	RT 650 FS	6038110	Kus	1 Kus

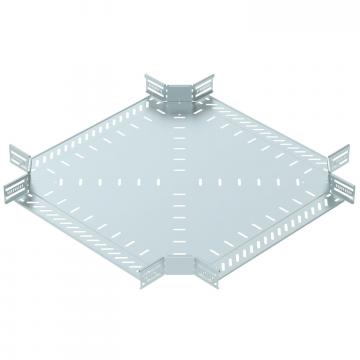

Křížení 60 FS	RK 650 FS	7027319	Kus	1 Kus
Veko s otočnou západkou FS	DRL 500 FS	6052509	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m

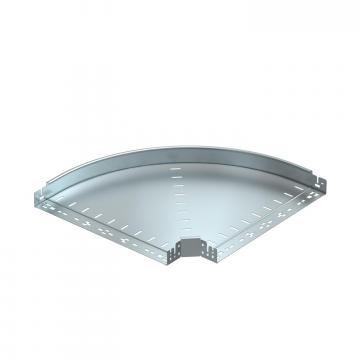

Oblouk 90° Magic 60 FS	RBM 90 650 FS	6041140	Kus	1 Kus
