Kabelový žlab RKS-Magic® 60 A4 3050 | 600 | 60 | 0,9 | nie | nehrdzavejúca oceľ | Ušľachtilá oceľ, nehrdzavejúca 1.4571 | lesklá, dodatočne upravená

Kabelový žlab RKS-Magic® 60 A4

Výr. č. 6047738 | EAN 4012195706298

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu

Zachovanie funkčnosti

Farba	nehrdzavejúca oceľ

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	26,0375 kg CO₂e / 1 meter
Dierovanie dna	1
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Hrúbka plechu	0,9 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka
Rozmer	60x600x3050
Rozmer B	600 mm

Rozmer t	400 mm
Rozmer x	450 mm
Rozmer y	550 mm
S horným dielom	nie
Šírka	600 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	358 cm²
Úžitkový prierez	35800 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,0 m	2,1 kN/m
Vzdialenosť podpier 1,5 m	1,35 kN/m
Vzdialenosť podpier 2,0 m	0,9 kN/m
Vzdialenosť podpier 2,5 m	0,6 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu RKSM 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047614	m	3 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047641	m	3 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	áno	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047657	m	3 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047692	m	3 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047722	m	3 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6047738	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

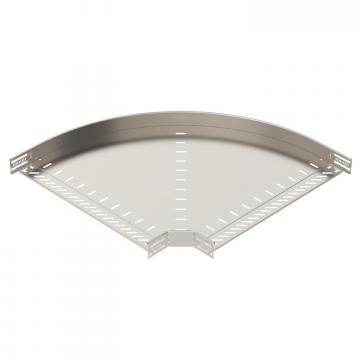

Oblouk 90°, bočnice 60 A4	RB 90 660 A4	6036662	Kus	1 Kus
Vestavný odbočný díl 60 A4	RAA 660 A4	6042383	Kus	1 Kus
Veko s otočnou západkou A4	DRL 600 A4	6052986	m	3 m
Deliaca stena 60 A4	TSG 60 A4	6062086	m	3 m
