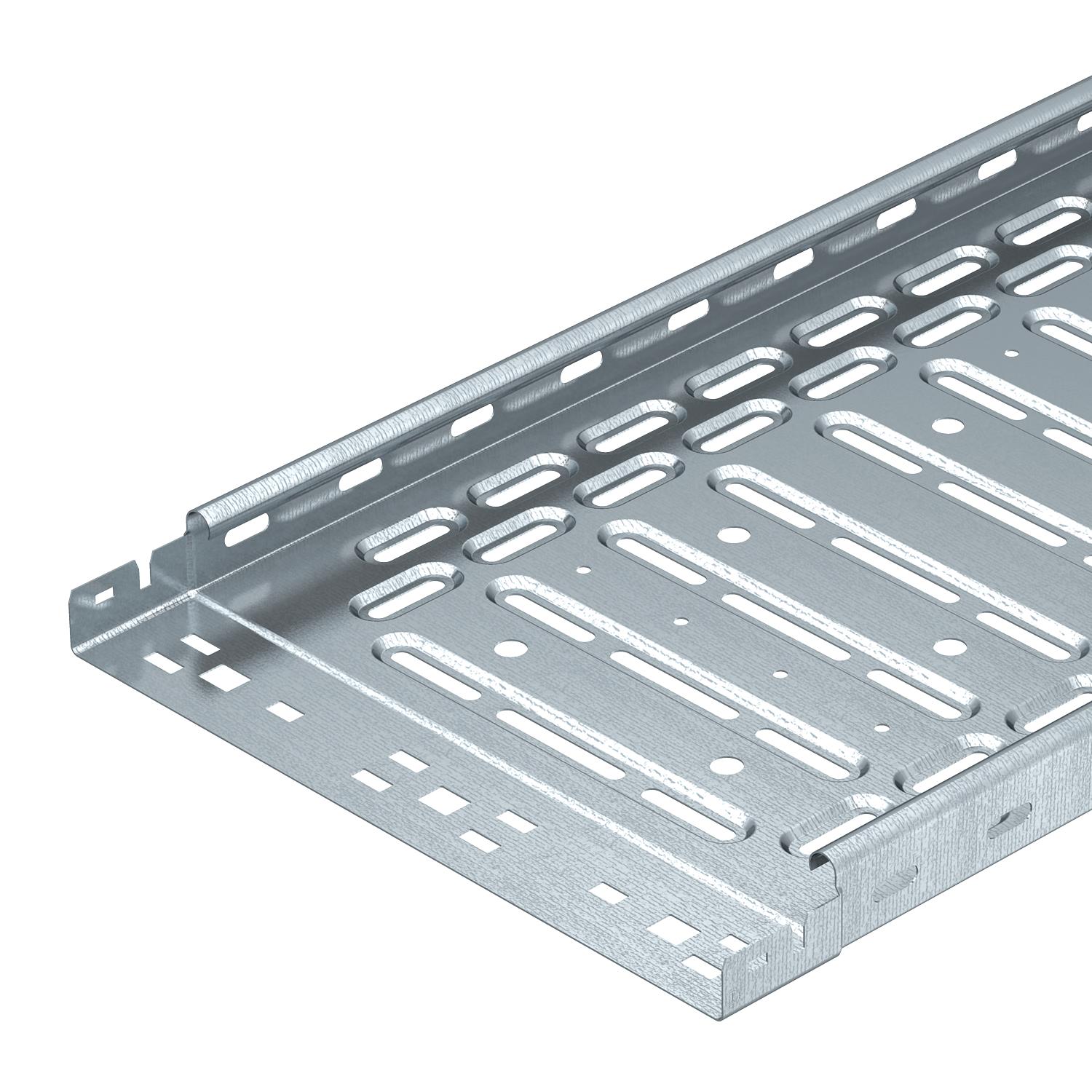

Kabelový žlab RKS-Magic® 35 FS 3050 | 300 | 35 | 0,75 | nie | pozinkováno | Oceľ | pásovo zinkované

Kabelový žlab RKS-Magic® 35 FS

Výr. č. 6047460 | EAN 4012195390862

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	35 mm

Hrúbka plechu	0,75 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	5,1769 kg CO₂e / 1 meter
Dierovanie dna	1
Dĺžka	10 ft
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	0,03 in
Hrúbka plechu	0,75 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka
Rozmer	35x300x3050
Rozmer B	300 mm

Rozmer t	100 mm
Rozmer x	200 mm
Rozmer y	250 mm
S horným dielom	nie
Šírka	8 in
Šírka	300 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	10300 mm²
Úžitkový prierez	103 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	35 mm
Výška	1 in
Vzdialenosť podpier 1,0 m	1,4 kN/m
Vzdialenosť podpier 1,5 m	0,6 kN/m
Vzdialenosť podpier 2,0 m	0,4 kN/m
Vzdialenosť podpier 2,5 m	0,2 kN/m
Vzdialenosť podpier 3,0 m	0,1 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu RKSM 35

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6047460	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

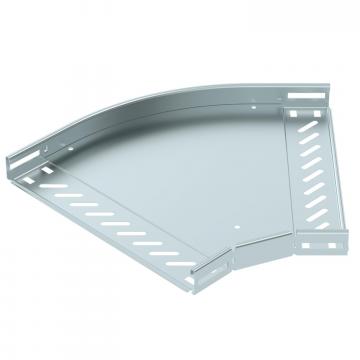

Oblouk 45°, bočnice 35 FS	RB 45 330 FS	6036004	Kus	1 Kus

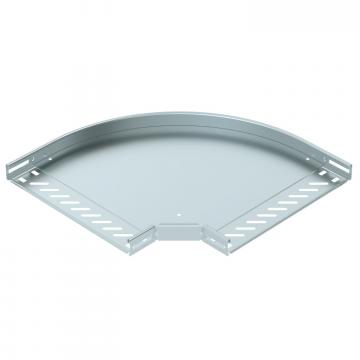

Oblouk 90°, bočnice 35 FS	RB 90 330 FS	6036504	Kus	1 Kus

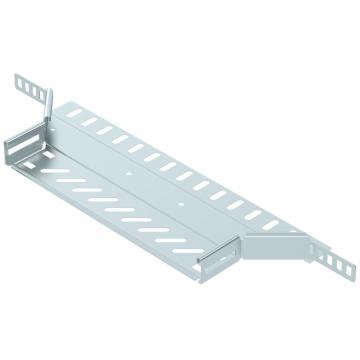

Vestavný odbočný díl 35 FS	RAA 330 FS	6042105	Kus	1 Kus

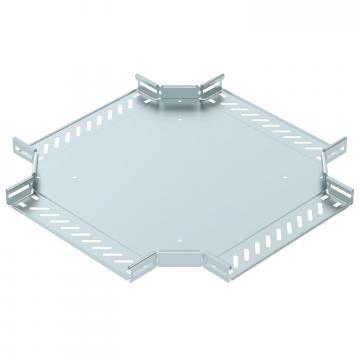

Křížení 35 FS	RK 330 FS	7027305	Kus	1 Kus
Veko s otočnou západkou FS	DRL 300 FS	6052304	m	3 m
Deliaca stena 30 FS	TSG 30 FS	6062050	m	3 m

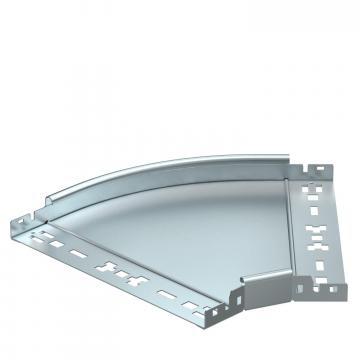

45° oblouk Magic 35 FS	RBM 45 330 FS	6041004	Kus	1 Kus

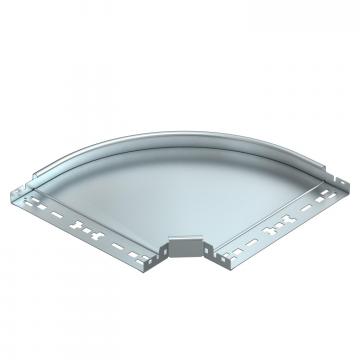

90° oblouk Magic 35 FS	RBM 90 330 FS	6041014	Kus	1 Kus
