Kabelový žlab RKS-Magic® 35 FS
Výr. č. 6047433 | EAN 4012195390855
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.
Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 3,8736 kg CO₂e / 1 meter Dierovanie dna 1 Dĺžka 3050 mm Dĺžka 10 ft Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Hrúbka plechu 0,75 mm Hrúbka plechu 0,03 in Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 35x200x3050 Rozmer B 200 mm Rozmer x 100 mm Rozmer y 150 mm S horným dielom nie Šírka 6 in Šírka 200 mm Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 6800 mm² Úžitkový prierez 68 cm² Užitočná dĺžka 3000 mm Vyhotovenie s veľkým rozpätím nie Výška 1 in Výška 35 mm Vzdialenosť podpier 1,0 m 1,1 kN/m Vzdialenosť podpier 1,5 m 0,5 kN/m Vzdialenosť podpier 2,0 m 0,3 kN/m Vzdialenosť podpier 2,5 m 0,15 kN/m Vzdialenosť podpier 3,0 m 0,1 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového žľabu typu RKSM 35
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-

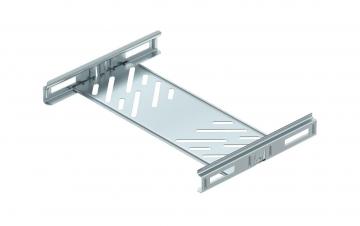

Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

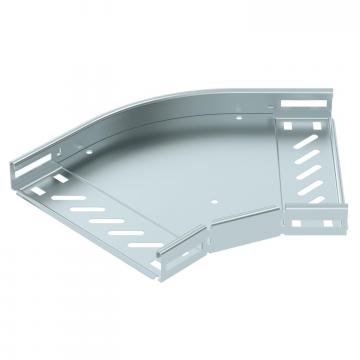

Oblouk 45°, bočnice 35 FS
RB 45 320 FS 6036002 1 Kus

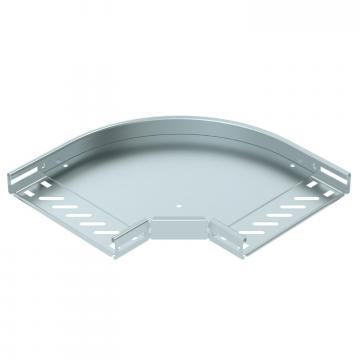

Oblouk 90°, bočnice 35 FS
RB 90 320 FS 6036502 1 Kus

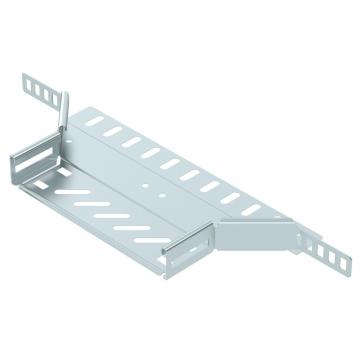

Vestavný odbočný díl 35 FS
RAA 320 FS 6042103 1 Kus

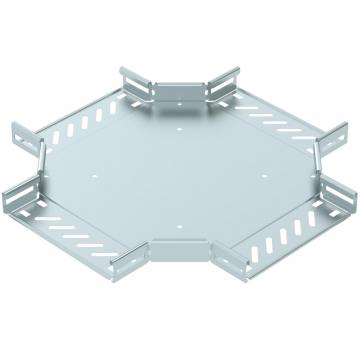

Křížení 35 FS
RK 320 FS 7027303 1 Kus
Veko s otočnou západkou FS
DRL 200 FS 6052207 3 m
Deliaca stena 30 FS
TSG 30 FS 6062050 3 m - Na stiahnutie
-
