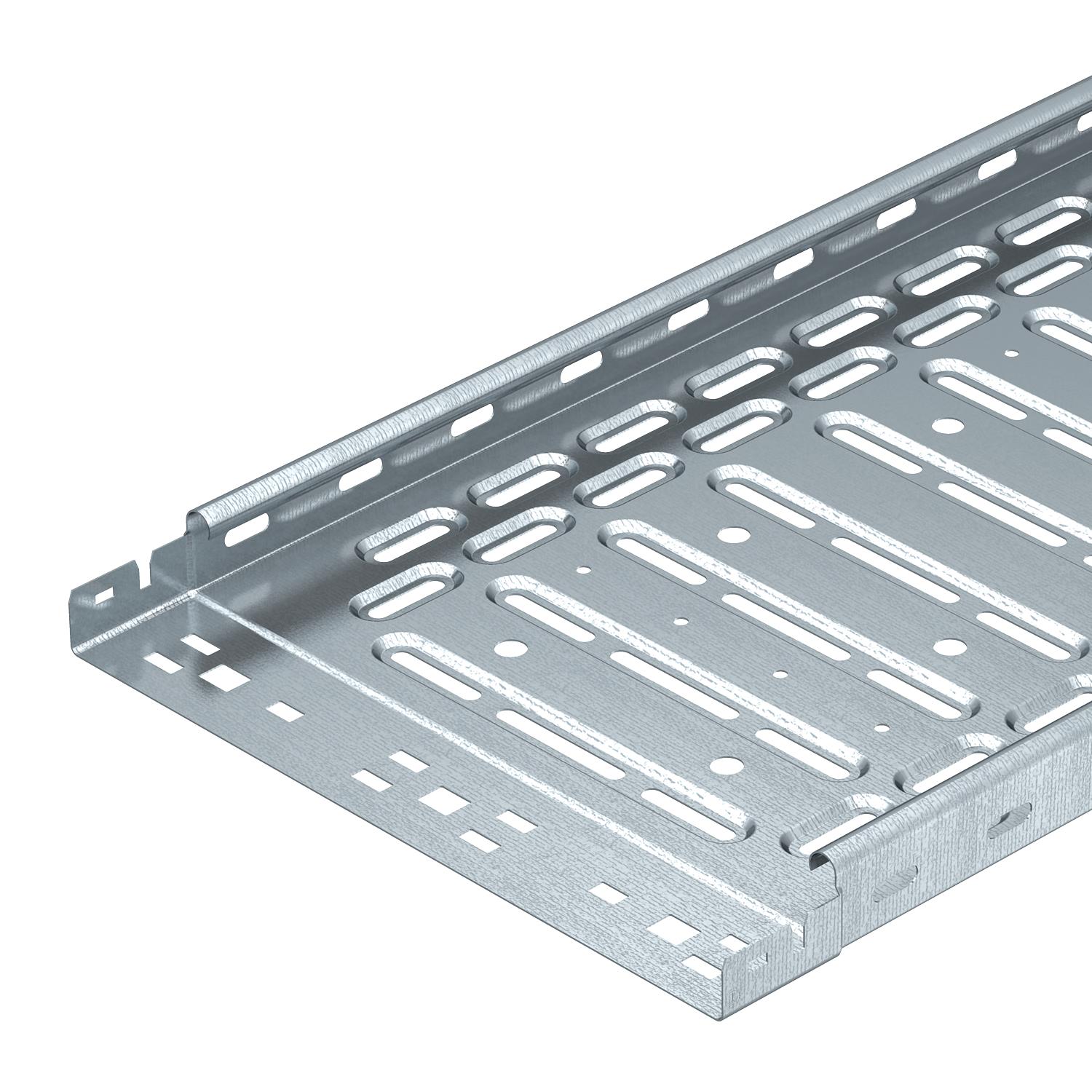

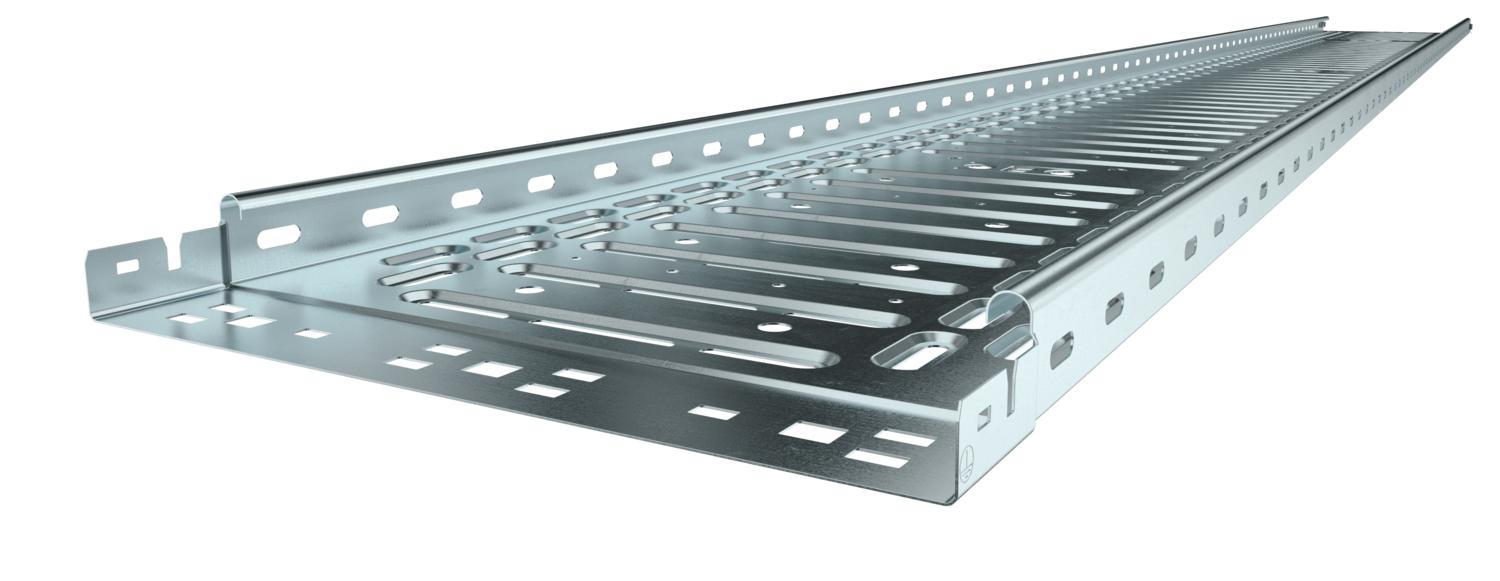

Kabelový žlab RKS-Magic® 35 FS
Výr. č. 6047417 | EAN 4012195390848
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

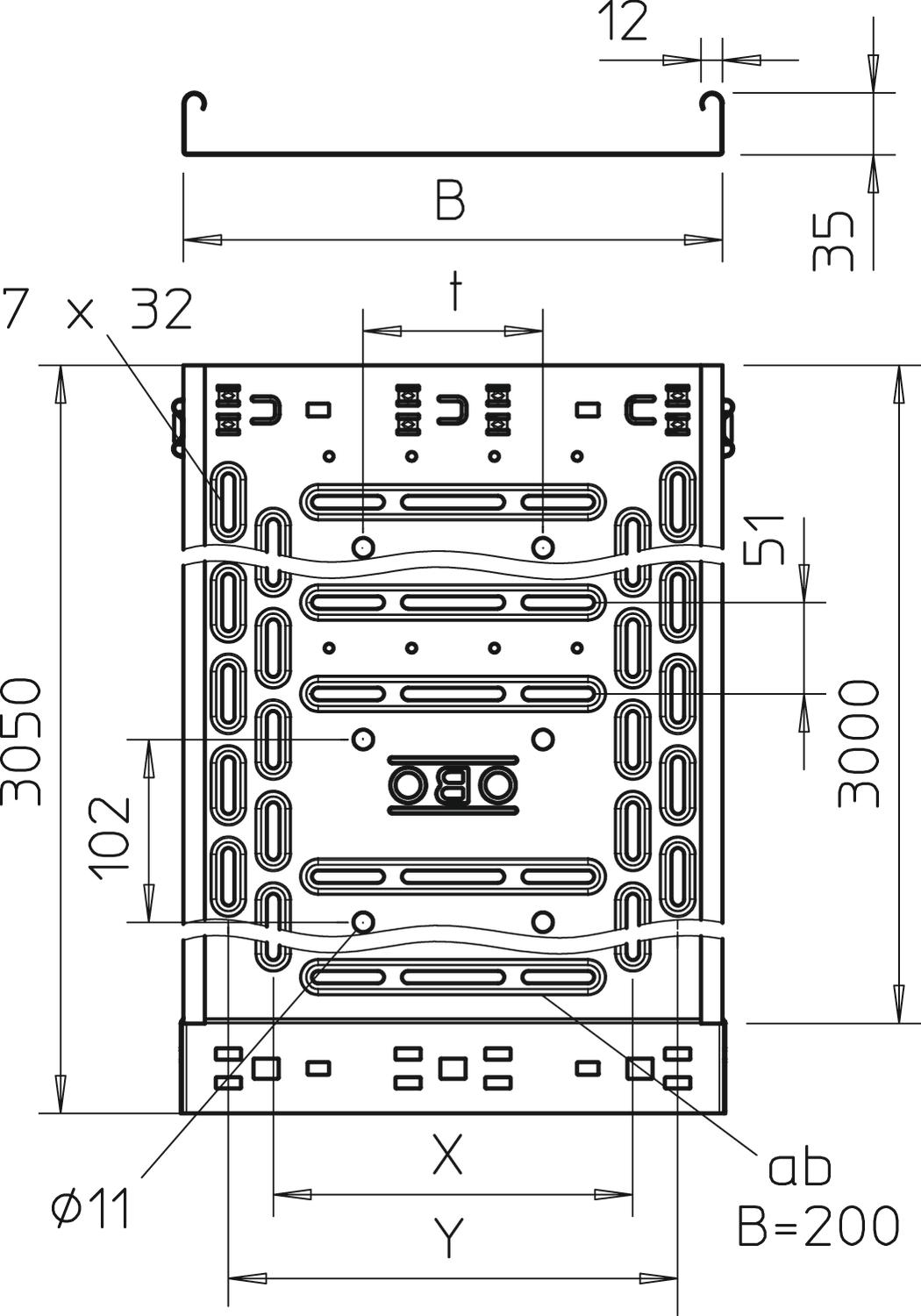

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.
Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 2,5701 kg CO₂e / 1 meter Dierovanie dna 1 Dĺžka 10 ft Dĺžka 3050 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Hrúbka plechu 0,75 mm Hrúbka plechu 0,03 in Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 35x100x3050 Rozmer B 100 mm Rozmer y 50 mm S horným dielom nie Šírka 4 in Šírka 100 mm Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 3300 mm² Úžitkový prierez 33 cm² Užitočná dĺžka 3000 mm Vyhotovenie s veľkým rozpätím nie Výška 1 in Výška 35 mm Vzdialenosť podpier 1,0 m 1,1 kN/m Vzdialenosť podpier 1,5 m 0,5 kN/m Vzdialenosť podpier 2,0 m 0,3 kN/m Vzdialenosť podpier 2,5 m 0,15 kN/m Vzdialenosť podpier 3,0 m 0,1 kN/m Zachovanie funkčnosti nie Technické údaje

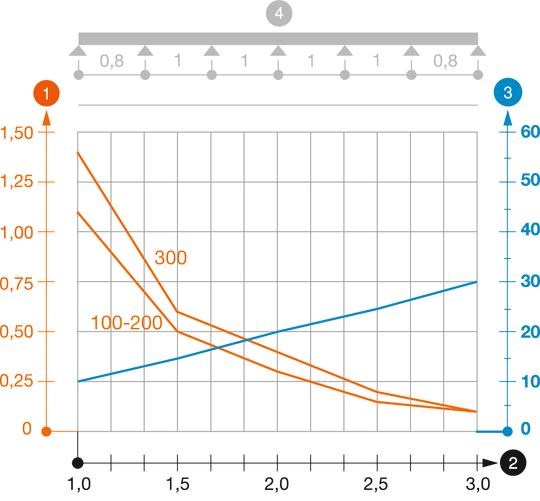

Záťažový diagram káblového žľabu typu RKSM 35
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

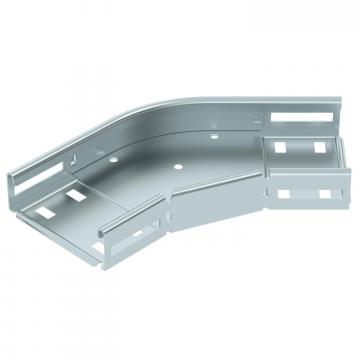

Oblouk 45°, bočnice 35 FS
RB 45 310 FS 6036000 1 Kus

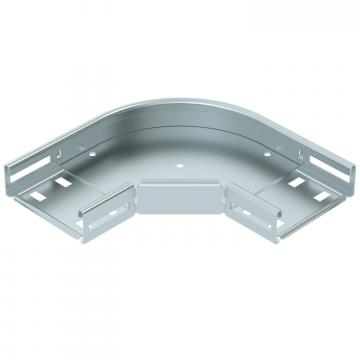

Oblouk 90°, bočnice 35 FS
RB 90 310 FS 6036500 1 Kus

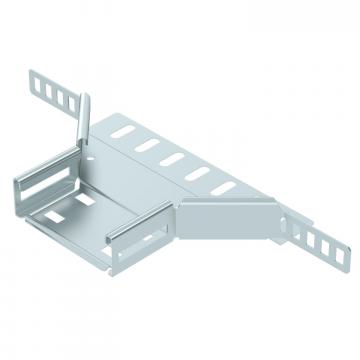

Vestavný odbočný díl 35 FS
RAA 310 FS 6042101 1 Kus

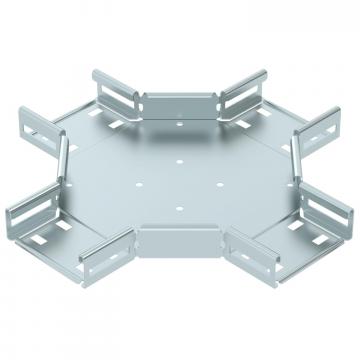

Křížení 35 FS
RK 310 FS 7027301 1 Kus
Veko s otočnou západkou FS
DRL 100 FS 6052096 3 m
Deliaca stena 30 FS
TSG 30 FS 6062050 3 m - Na stiahnutie
-
