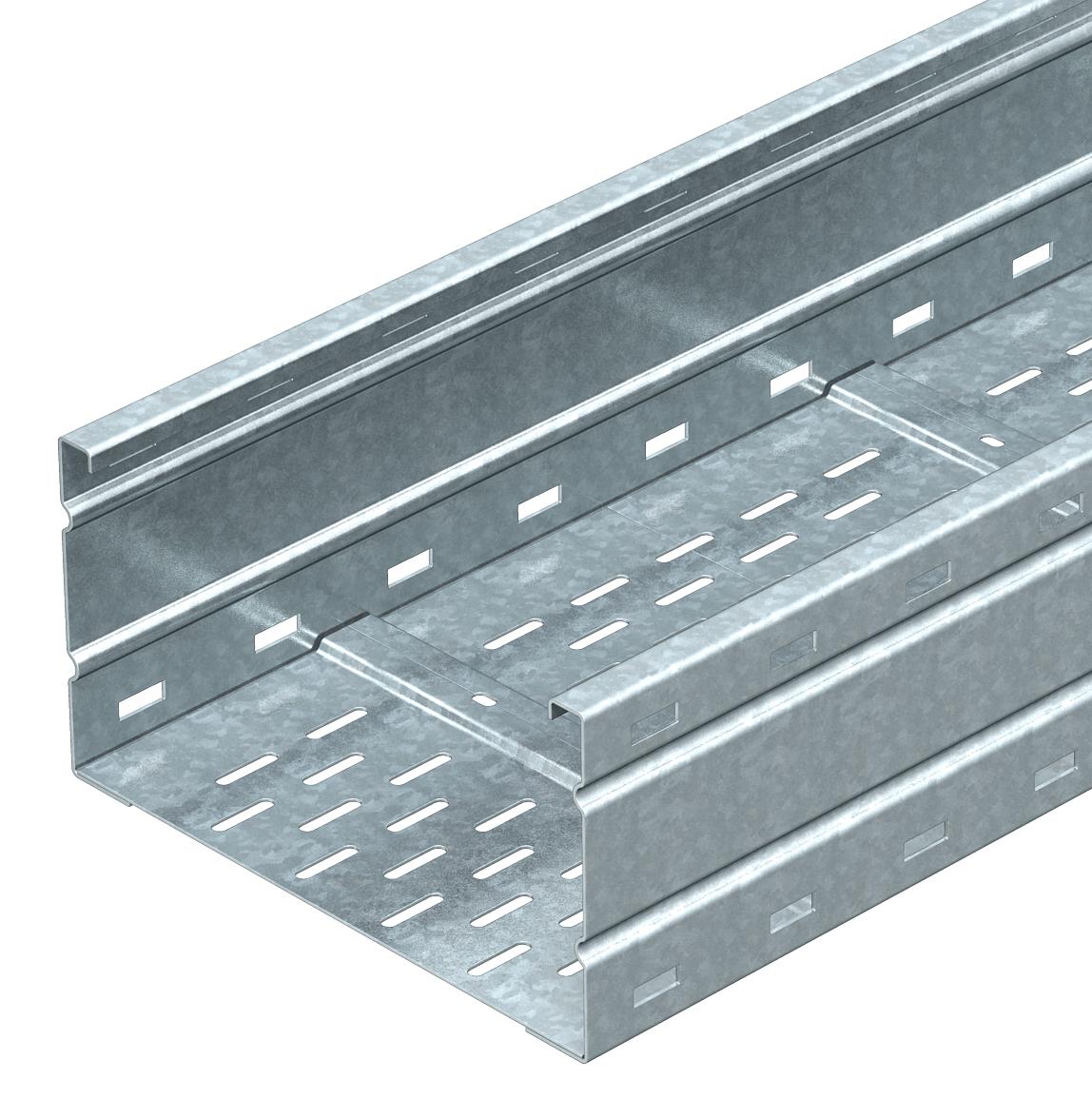

Kabelový žlab pro velká rozpětí WKSG 160 FS

Výr. č. / Typ

Zachovanie funkčnosti	nie

Dĺžka	6000 mm

Šírka

Hrúbka plechu	2 mm

Popis produktu

Popis produktu

Systém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 160 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	20,9934 kg CO₂e / 1 meter
Dĺžka	6000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	2 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

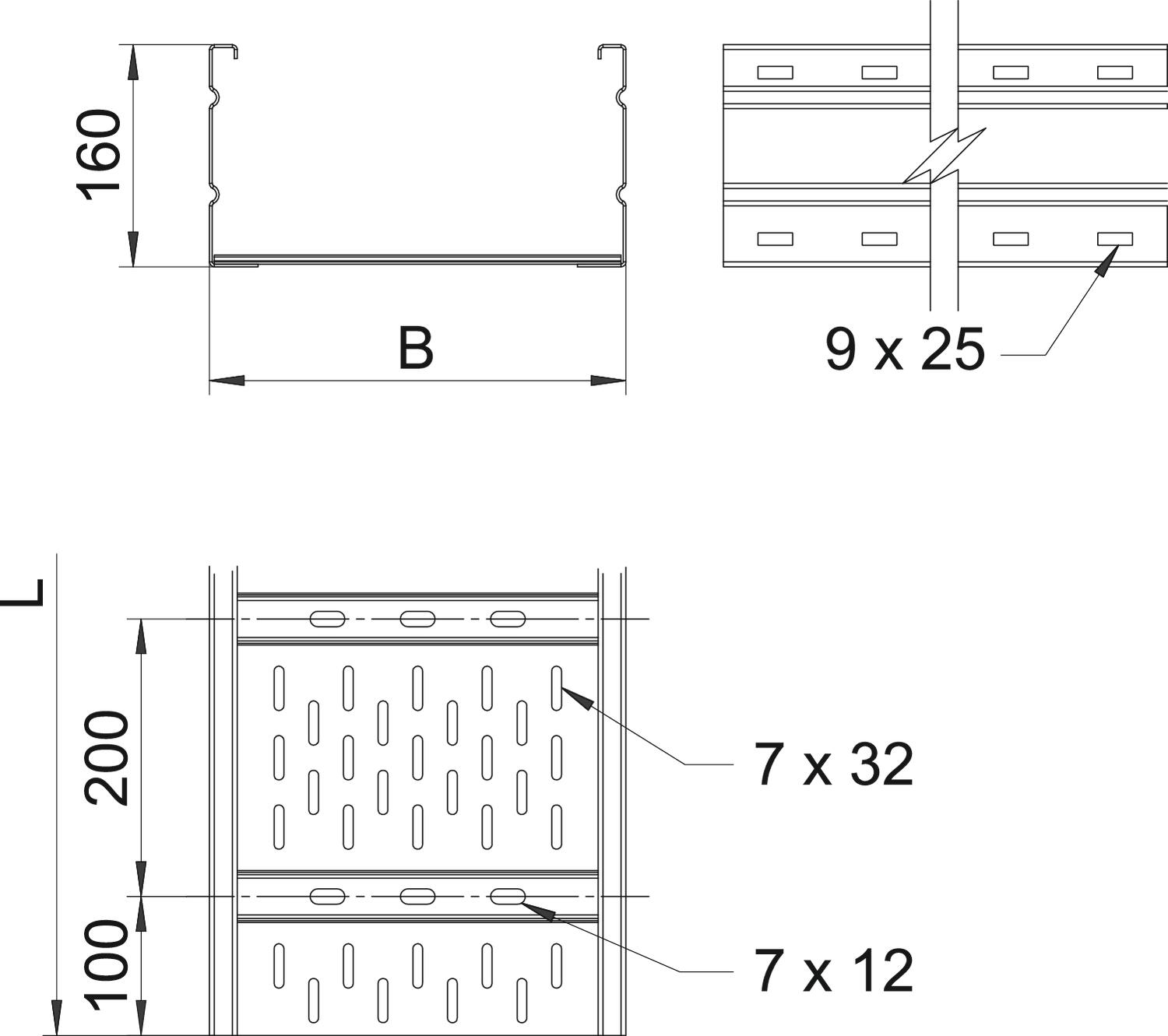

Rozmer	160 x 200
Rozmer	160x200x6000
Rozmer B	200 mm

Rozmer L	6000 mm
Šírka	200 mm
Úžitkový prierez	302 cm²
Úžitkový prierez	30200 mm²
Užitočná dĺžka	6000 mm
Vyhotovenie s veľkým rozpätím	áno
Výška	160 mm
Vzdialenosť podpier 3,0 m	2,9 kN/m
Vzdialenosť podpier 3,5 m	2,59 kN/m
Vzdialenosť podpier 4,0 m	2,3 kN/m
Vzdialenosť podpier 4,5 m	2,04 kN/m
Vzdialenosť podpier 5,0 m	1,8 kN/m
Vzdialenosť podpier 6,0 m	1,4 kN/m
Vzdialenosť podpier 7,0 m	1 kN/m
Vzdialenosť podpier 8,0 m	0,7 kN/m
Zachovanie funkčnosti	nie

Technické údaje

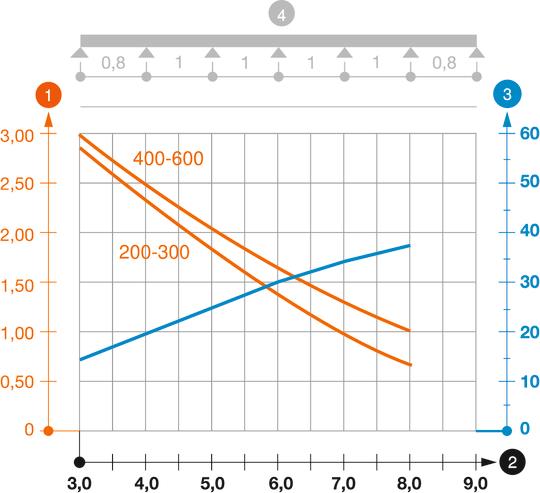

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Zachovanie funkčnosti	Dĺžka	Šírka	Hrúbka plechu	Výr. č.	Množstvo	najm. PJ
WKSG 162 FS	nie	6000 mm	200 mm	2 mm	6098501	m	6 m

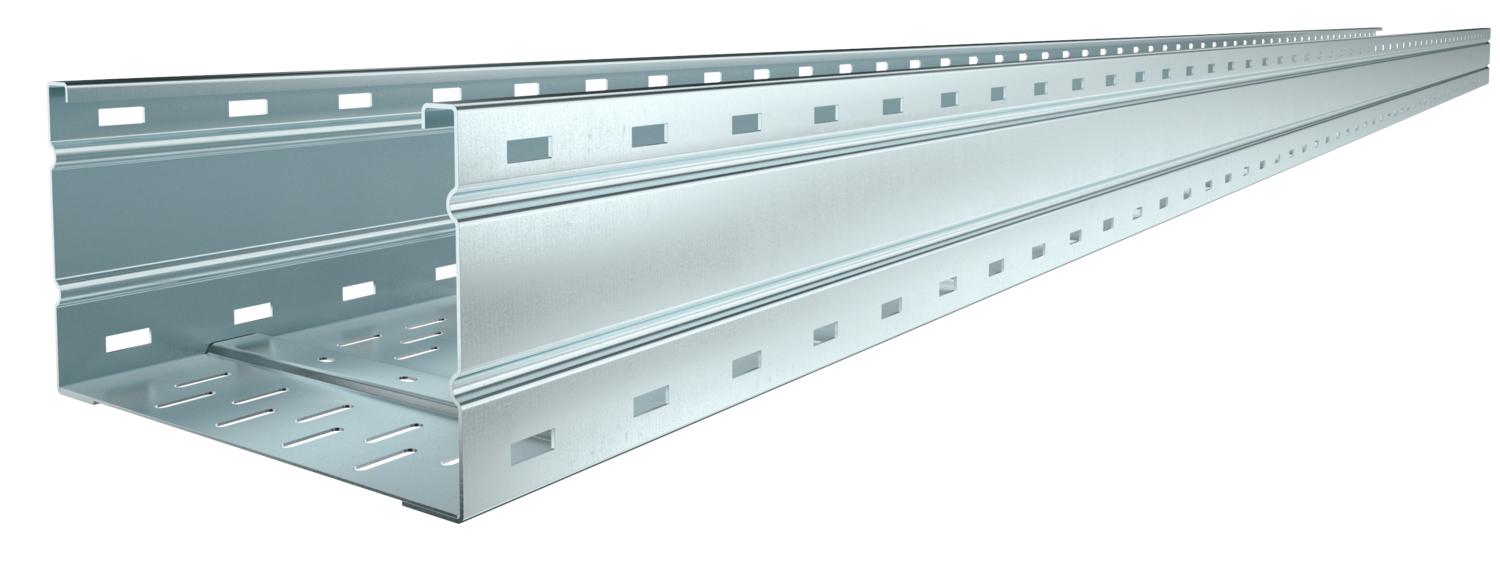

WKSG 163 FS	nie	6000 mm	300 mm	2 mm	6098505	m	6 m
WKSG 164 FS	nie	6000 mm	400 mm	2 mm	6098509	m	6 m
WKSG 165 FS	nie	6000 mm	500 mm	2 mm	6098513	m	6 m
WKSG 166 FS	nie	6000 mm	600 mm	2 mm	6098517	m	6 m

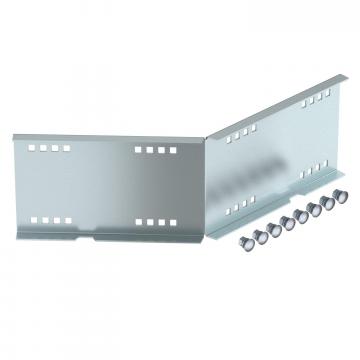

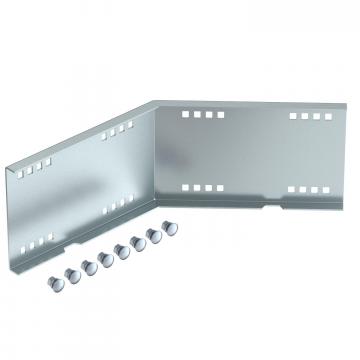

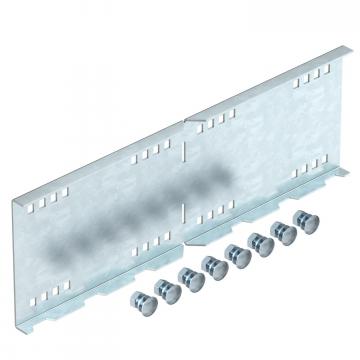

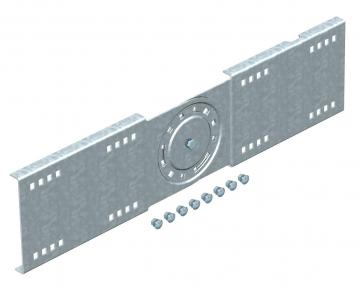

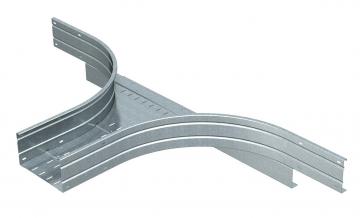

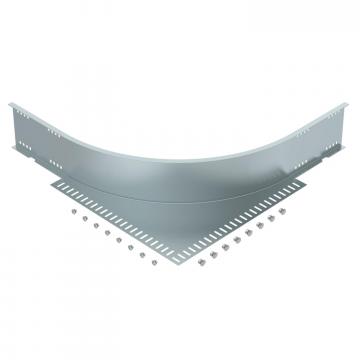

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

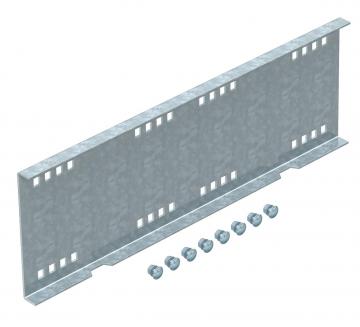

Podélné spojky FS	WRVL 160 FS	6227708	Kus	2 Kus

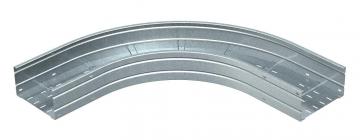

90° oblouk 160 FS	WRB 90 162 FS	6098703	Kus	1 Kus
Deliaca stena 110 FS	TSG 110 FS	6062122	m	3 m

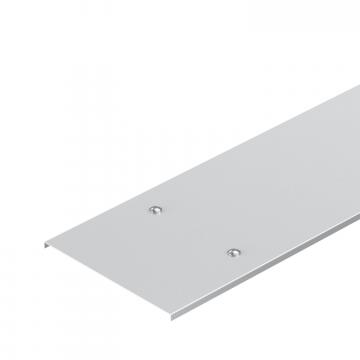

Víko s otočnou západkou, FS	WDRL 1116 20 FS	6227422	m	3 m
Lišta miest styku FS	SSLB 200 FS	7070213	Kus	20 Kus
