Kabelový žlab pro velká rozpětí WKSG 110 FT

Výr. č. / Typ

Zachovanie funkčnosti	nie

Dĺžka	6000 mm

Šírka

Hrúbka plechu	2 mm

Popis produktu

Popis produktu

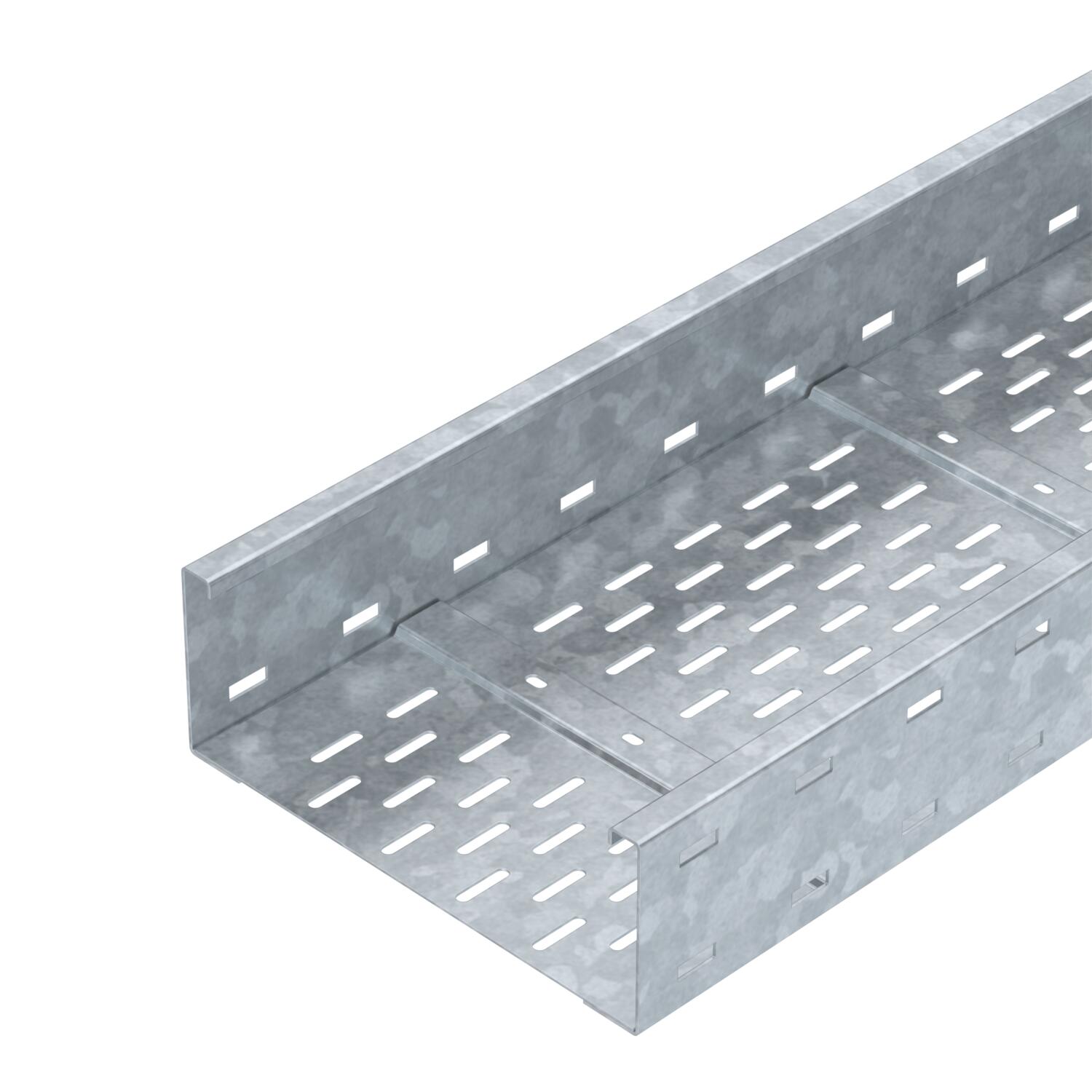

Systém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	18,577 kg CO₂e / 1 meter
Dĺžka	6000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	2 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

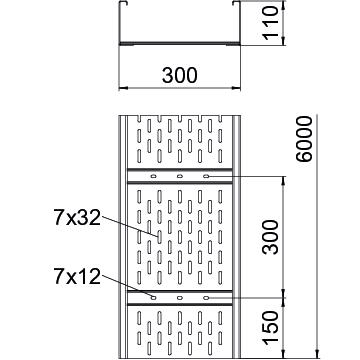

Rozmer	110x300x6000
Rozmer	110 x 300
Rozmer B	300 mm

Rozmer L	6000 mm
Šírka	300 mm
Úžitkový prierez	305 cm²
Úžitkový prierez	30500 mm²
Užitočná dĺžka	6000 mm
Vyhotovenie s veľkým rozpätím	áno
Výška	110 mm
Vzdialenosť podpier 3,0 m	2,5 kN/m
Vzdialenosť podpier 3,5 m	2,01 kN/m
Vzdialenosť podpier 4,0 m	1,6 kN/m
Vzdialenosť podpier 4,5 m	1,32 kN/m
Vzdialenosť podpier 5,0 m	1,1 kN/m
Vzdialenosť podpier 6,0 m	0,75 kN/m
Vzdialenosť podpier 7,0 m	0,45 kN/m
Vzdialenosť podpier 8,0 m	0,2 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Zachovanie funkčnosti	Dĺžka	Šírka	Hrúbka plechu	Výr. č.	Množstvo	najm. PJ
WKSG 120 FT	nie	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	nie	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	nie	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	nie	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	nie	6000 mm	600 mm	2 mm	6098157	m	6 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podélná spojka FT	WRVL 110 FT	6091180	Kus	2 Kus
90° oblouk 110 FT	WRB 90 130 FT	6098348	Kus	1 Kus
Víko s otočnou západkou, DD	WDRL 1116 30 DD	6227604	m	3 m
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
Lišta miest styku DD	SSLB 300 DD	7070318	Kus	20 Kus
