Kabelový žlab pro velká rozpětí WKSG 110 A2

Výr. č. / Typ

Zachovanie funkčnosti	nie

Dĺžka	6000 mm

Šírka

Hrúbka plechu	2 mm

Popis produktu

Popis produktu

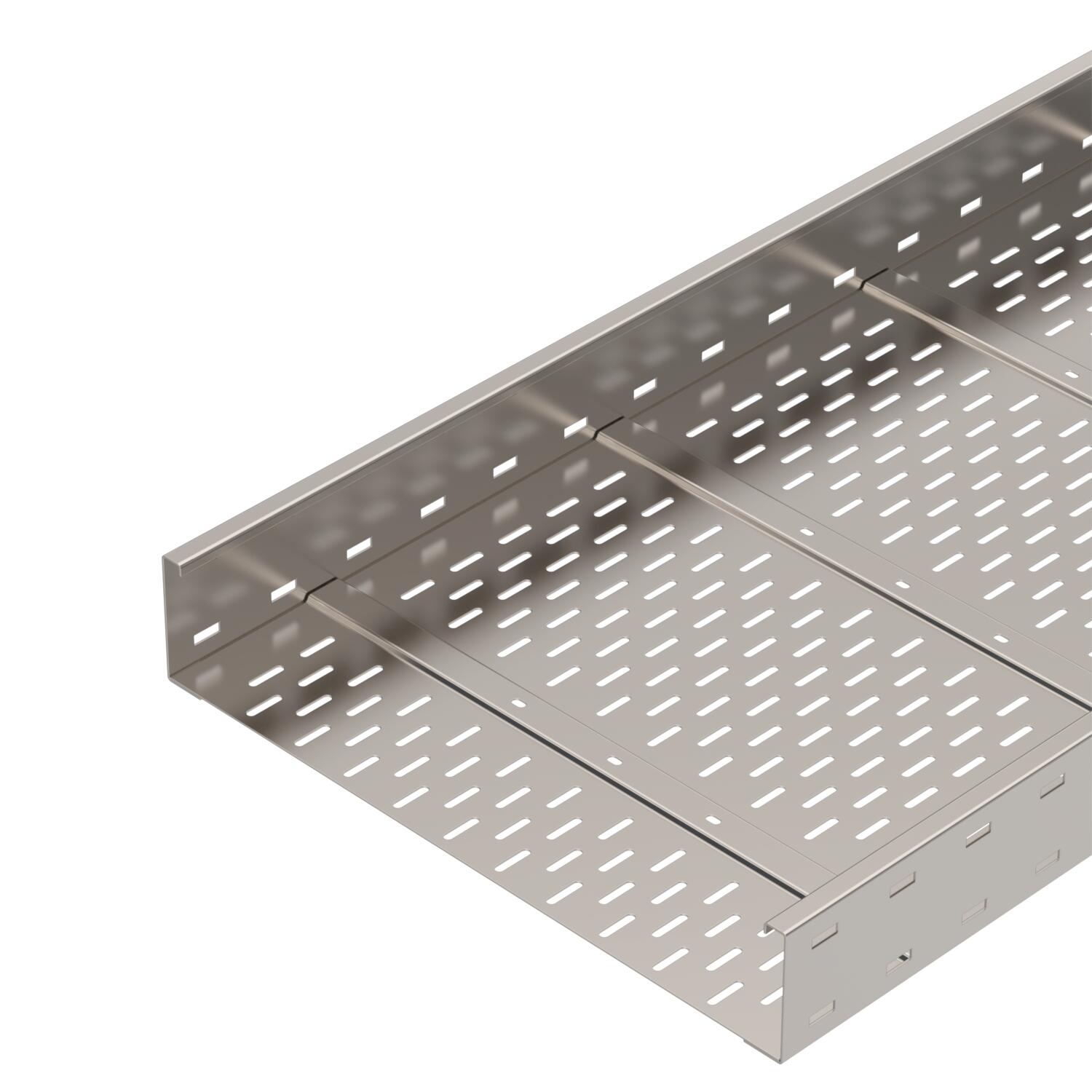

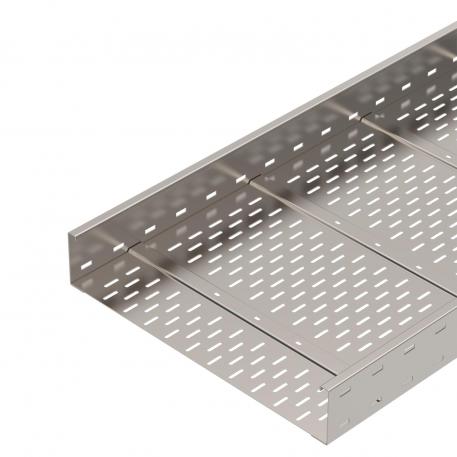

Systém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	60,2084 kg CO₂e / 1 meter
Dĺžka	6000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	nehrdzavejúca oceľ
Hrúbka plechu	2 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	áno
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	bez spojky

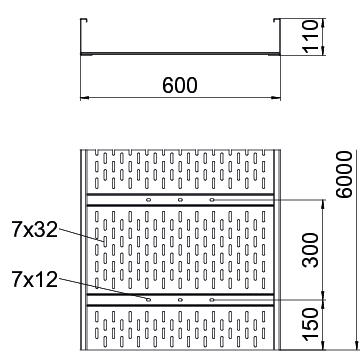

Rozmer	110 X 600
Rozmer	110x600x6000
Rozmer B	600 mm

Rozmer L	6000 mm
Šírka	600 mm
Úžitkový prierez	614 cm²
Úžitkový prierez	61400 mm²
Užitočná dĺžka	6000 mm
Vyhotovenie s veľkým rozpätím	áno
Výška	110 mm
Vzdialenosť podpier 3,0 m	2,9 kN/m
Vzdialenosť podpier 3,5 m	2,43 kN/m
Vzdialenosť podpier 4,0 m	2 kN/m
Vzdialenosť podpier 4,5 m	1,72 kN/m
Vzdialenosť podpier 5,0 m	1,5 kN/m
Vzdialenosť podpier 6,0 m	1 kN/m
Vzdialenosť podpier 7,0 m	0,7 kN/m
Vzdialenosť podpier 8,0 m	0,4 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Zachovanie funkčnosti	Dĺžka	Šírka	Hrúbka plechu	Výr. č.	Množstvo	najm. PJ
WKSG 120 A2	nie	6000 mm	200 mm	2 mm	6098161	m	6 m
WKSG 130 A2	nie	6000 mm	300 mm	2 mm	6098165	m	6 m
WKSG 140 A2	nie	6000 mm	400 mm	2 mm	6098169	m	6 m
WKSG 150 A2	nie	6000 mm	500 mm	2 mm	6098173	m	6 m
WKSG 160 A2	nie	6000 mm	600 mm	2 mm	6098177	m	6 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podélná spojka A2	WRVL 110 A2	6091229	Kus	2 Kus
Přepážka 85 A2	TSG 85 A2	6062173	m	3 m
Víko s otočnou západkou, A2	WDRL 1116 60 A2	6227368	m	3 m
Lišta miest styku A2	SSLB 600 A2	7070381	Kus	20 Kus
