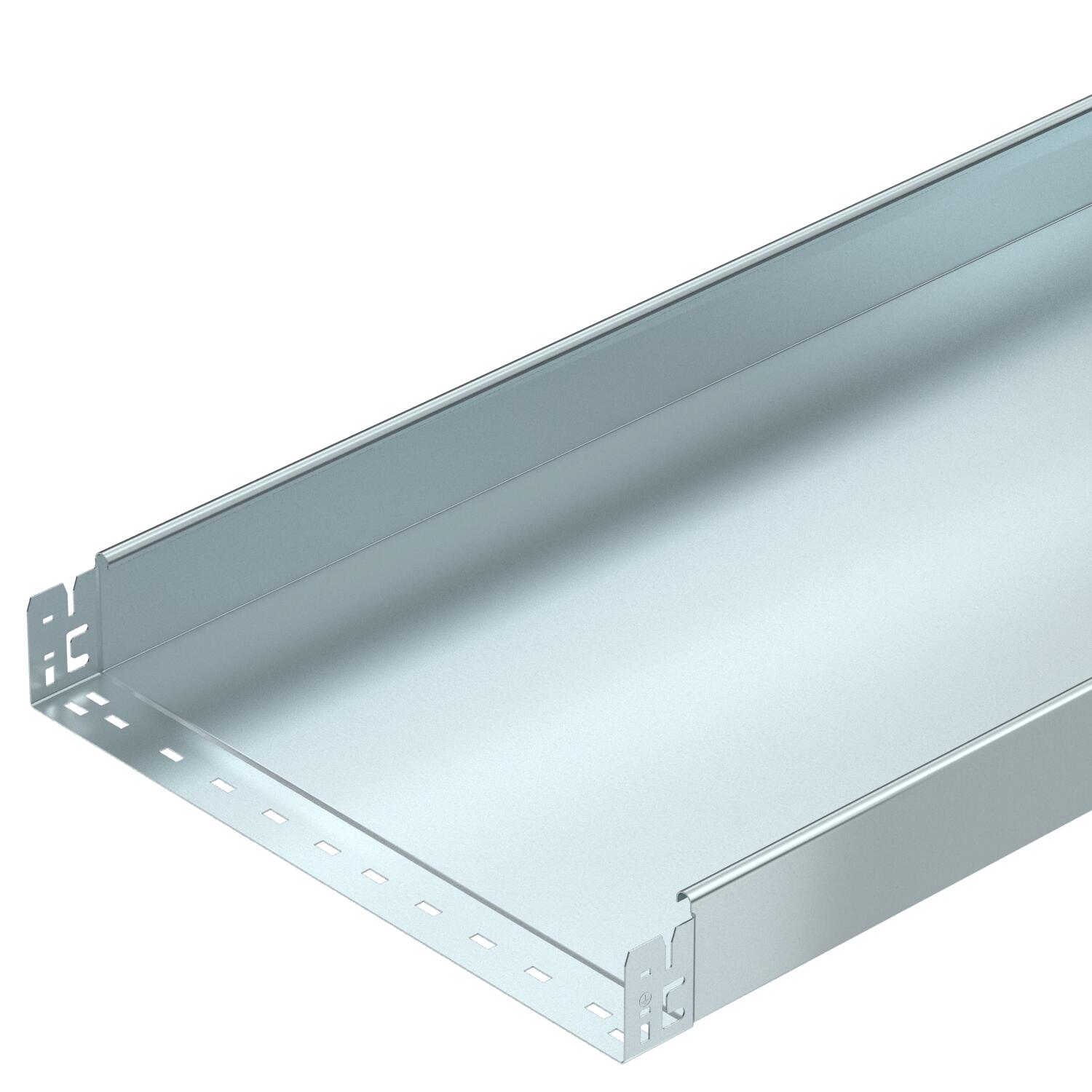

Kabelový žlab MKS-Magic® 85 neděrovaný FS

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	85 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Technické údaje

Bočné dierovanaie	nie
CO₂ stopa (GWP) od kolísky po bránu	12,6853 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka
Rozmer	85x500x3050
Rozmer B	500 mm

S horným dielom	nie
Šírka	500 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	42300 mm²
Úžitkový prierez	423 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	85 mm
Vzdialenosť podpier 1,5 m	1,75 kN/m
Vzdialenosť podpier 1,75 m	1,4 kN/m
Vzdialenosť podpier 2,0 m	1,1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSMU 810 FS	3050 mm	100 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059308	m	3 m
MKSMU 820 FS	3050 mm	200 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059312	m	3 m
MKSMU 830 FS	3050 mm	300 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059314	m	3 m
MKSMU 840 FS	3050 mm	400 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059316	m	3 m
MKSMU 850 FS	3050 mm	500 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059318	m	3 m
MKSMU 860 FS	3050 mm	600 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059320	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Oblouk 45°, bočnice 85 FS	RB 45 850 FS	6036208	Kus	1 Kus

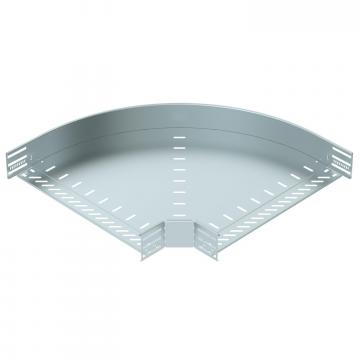

Oblouk 90°, bočnice 85 FS	RB 90 850 FS	6036709	Kus	1 Kus

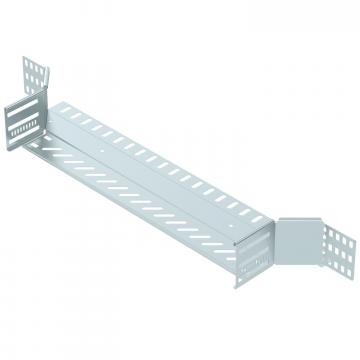

Vestavný odbočný díl 85 FS	RAA 850 FS	6042141	Kus	1 Kus

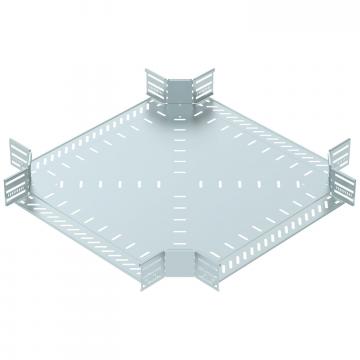

Křížení 85 FS	RK 850 FS	7027339	Kus	1 Kus
Veko s otočnou západkou FS	DRL 500 FS	6052509	m	3 m
Deliaca stena 85 FS	TSG 85 FS	6062114	m	3 m

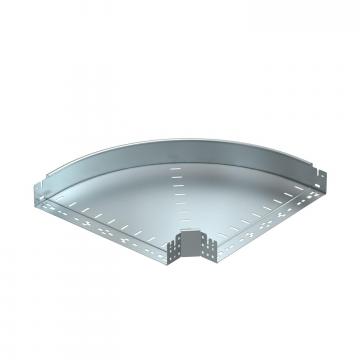

90° oblouk Magic 85 FS	RBM 90 850 FS	6041498	Kus	1 Kus
