Kabelový žlab MKS-Magic® 85 FT 3050 | 600 | 85 | 1 | nie | pozinkováno | Oceľ | žiarovo zinkované ponorením

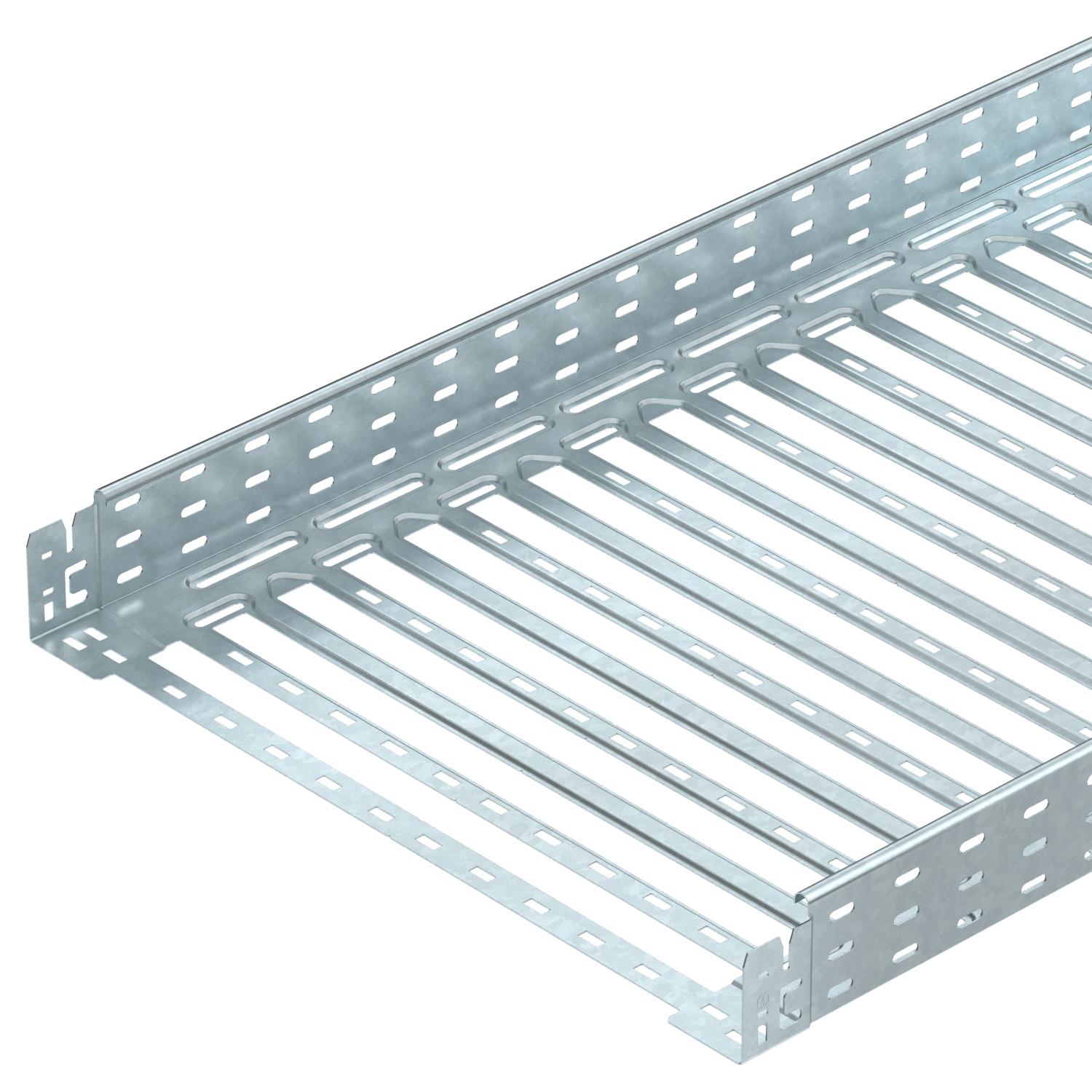

Kabelový žlab MKS-Magic® 85 FT

Výr. č. 6059109 | EAN 4012195830474

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	85 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	13,8837 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Použitie samočinného hasiaceho zariadenia	áno
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Rozmer	85x600x3050

Rozmer B	600 mm
Rozmer L	480 mm
Rozmer x	496 mm
Rozmer y	562 mm
S horným dielom	nie
Šírka	600 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	508 cm²
Úžitkový prierez	50800 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	85 mm
Vzdialenosť podpier 1,5 m	1,4 kN/m
Vzdialenosť podpier 2,0 m	1,1 kN/m
Vzdialenosť podpier 2,5 m	0,85 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu MKSM 85

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059097	m	3 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059101	m	3 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059103	m	3 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059105	m	3 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059107	m	3 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059109	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 600 FT	6051472	m	3 m
Oblouk 45°, bočnice 85 FT	RB 45 860 FT	6036240	Kus	1 Kus
Oblouk 90°, bočnice 85 FT	RB 90 860 FT	6036722	Kus	1 Kus
Oblouk s nastavitelným úhlem 85 FT	RB W 860 FT	6037230	Kus	1 Kus
Vestavný odbočný díl 85 FT	RAA 860 FT	6042243	Kus	1 Kus
Díl T 85 FT	RT 860 FT	6038240	Kus	1 Kus
Křížení 85 FT	RK 860 FT	7027441	Kus	1 Kus
Veko s otočnou západkou DD	DRL 600 DD	6052724	m	3 m
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
