Kabelový žlab MKS-Magic® 85 FT 3050 | 400 | 85 | 1 | nie | pozinkováno | Oceľ | žiarovo zinkované ponorením
morepic-1 morepic-2 video-1

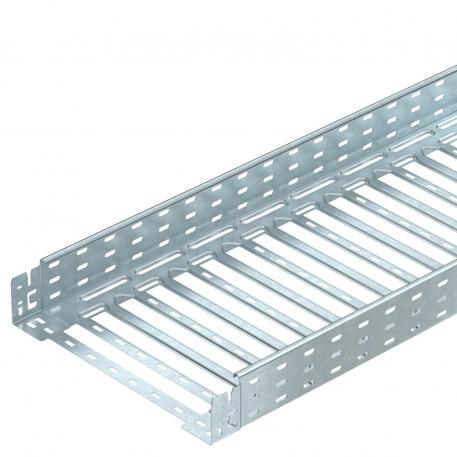

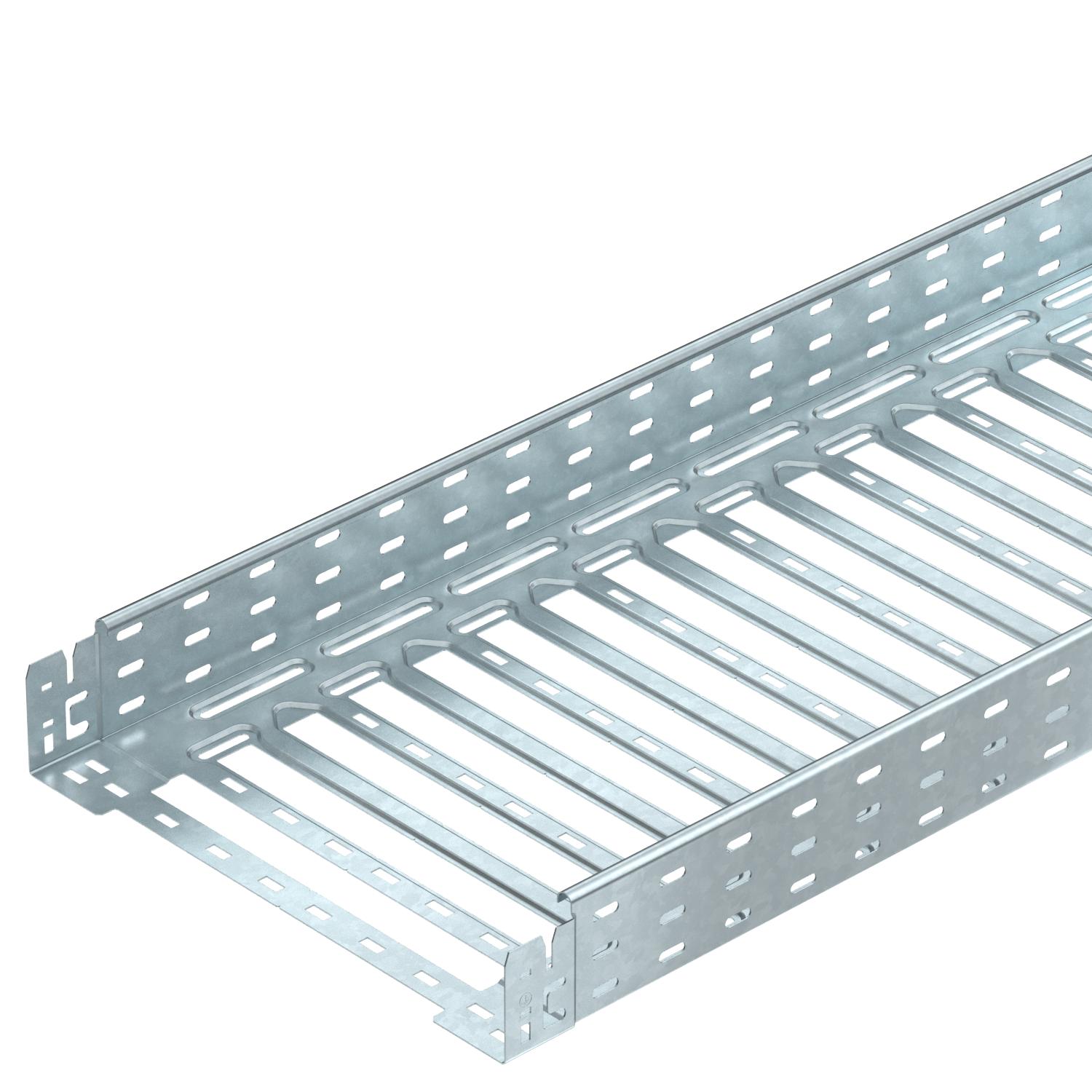

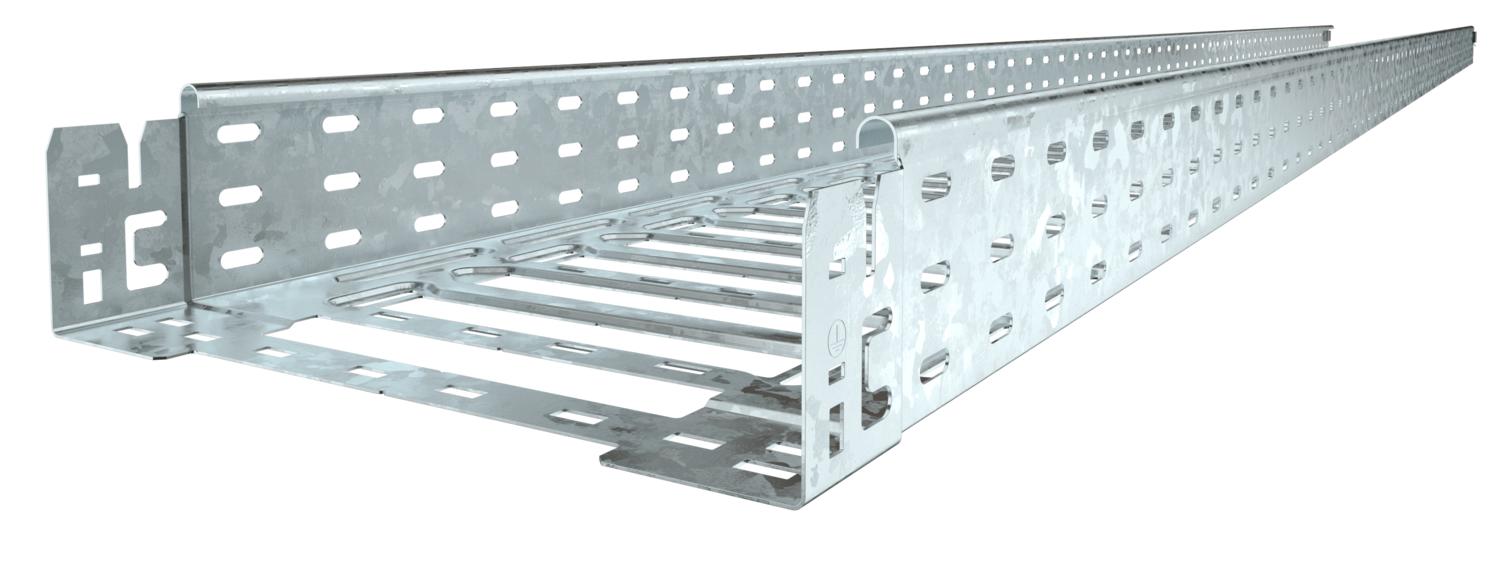

Kabelový žlab MKS-Magic® 85 FT

Výr. č. 6059105 | EAN 4012195830450

3050 mm
85 mm
1 mm
nie
pozinkováno
Oceľ
žiarovo zinkované ponorením
Popis produktu
Popis produktu
Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.


  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Bočné dierovanaie áno
CO₂ stopa (GWP) od kolísky po bránu 10,5404 kg CO₂e / 1 meter
Dĺžka 3050 mm
Druh spojky káblového nosného systému Upevnenie zaklapnutím
Farba pozinkováno
Hrúbka plechu 1 mm
Magnetické tienenie bez krytu 20 dB
Magnetické tlmenie s krytom 50 dB
Materiál Oceľ
Montážne dierovanie na dne áno
NATO zobrazenie otvorov nie
Nehrdzavejúca oceľ, morená nie
Použitie samočinného hasiaceho zariadenia áno
Povrch žiarovo zinkované ponorením
Prevedenie spojky integrovaná spojka
Rozmer 85x400x3050
Rozmer B 400 mm
Rozmer L 280 mm
Rozmer x 296 mm
Rozmer y 362 mm
S horným dielom nie
Šírka 400 mm
Typ testu zaťaženia podľa IEC 61537 Typ II
Úžitkový prierez 338 cm²
Úžitkový prierez 33800 mm²
Užitočná dĺžka 3000 mm
Vyhotovenie s veľkým rozpätím nie
Výška 85 mm
Vzdialenosť podpier 1,5 m 1,5 kN/m
Vzdialenosť podpier 2,0 m 1,25 kN/m
Vzdialenosť podpier 2,5 m 1 kN/m
Zachovanie funkčnosti nie

Technické údaje

Záťažový diagram káblového žľabu typu MKSM 85

Záťažový diagram káblového žľabu typu MKSM 85
  • Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
  • Vzdialenosť podpier v m Vzdialenosť podpier v m
  • Prehyb priečnika v mm pri prípustnom kN/m Prehyb priečnika v mm pri prípustnom kN/m
  • Schéma zaťaženia pri skúšobnej metóde Schéma zaťaženia pri skúšobnej metóde
  • Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
  • Krivka prehybu priečnika podľa vzdialenosti podpier Krivka prehybu priečnika podľa vzdialenosti podpier
Všetky typy

Všetky typy

Typ Dĺžka Šírka Výška Hrúbka plechu Zachovanie funkčnosti Farba Materiál Povrch Výr. č. Množstvo najm. PJ
MKSM 810 FT 3050 mm 100 mm 85 mm 1 mm nie pozinkováno Oceľ žiarovo zinkované ponorením 6059097
3 m
MKSM 820 FT 3050 mm 200 mm 85 mm 1 mm nie pozinkováno Oceľ žiarovo zinkované ponorením 6059101
3 m
MKSM 830 FT 3050 mm 300 mm 85 mm 1 mm nie pozinkováno Oceľ žiarovo zinkované ponorením 6059103
3 m
MKSM 840 FT 3050 mm 400 mm 85 mm 1 mm nie pozinkováno Oceľ žiarovo zinkované ponorením 6059105
3 m
MKSM 850 FT 3050 mm 500 mm 85 mm 1 mm nie pozinkováno Oceľ žiarovo zinkované ponorením 6059107
3 m
MKSM 860 FT 3050 mm 600 mm 85 mm 1 mm nie pozinkováno Oceľ žiarovo zinkované ponorením 6059109
3 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou FT Veko s otočnou západkou FT DRL 400 FT 6051413
3 m

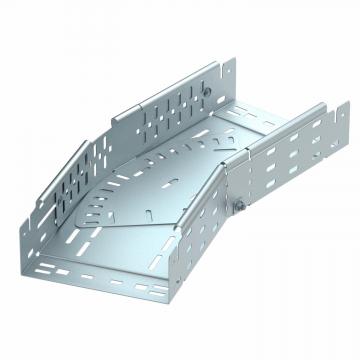

Oblouk 45°, bočnice 85 FT Oblouk 45°, bočnice 85 FT RB 45 840 FT 6036236
1 Kus
Oblouk 90°, bočnice 85 FT Oblouk 90°, bočnice 85 FT RB 90 840 FT 6036718
1 Kus
Vestavný odbočný díl 85 FT Vestavný odbočný díl 85 FT RAA 840 FT 6042237
1 Kus
Díl T 85 FT Díl T 85 FT RT 840 FT 6038236
1 Kus
Křížení 85 FT Křížení 85 FT RK 840 FT 7027437
1 Kus
Veko s otočnou západkou DD Veko s otočnou západkou DD DRL 400 DD 6052715
3 m
Deliaca stena 85 DD Deliaca stena 85 DD TSG 85 DD 6062331
3 m
45° oblouk Magic 85 FT 45° oblouk Magic 85 FT RBM 45 840 FT 6041436
1 Kus
Variabilní oblouk Magic 85 FT Variabilní oblouk Magic 85 FT RBMV 840 FT 6040608
1 Kus
