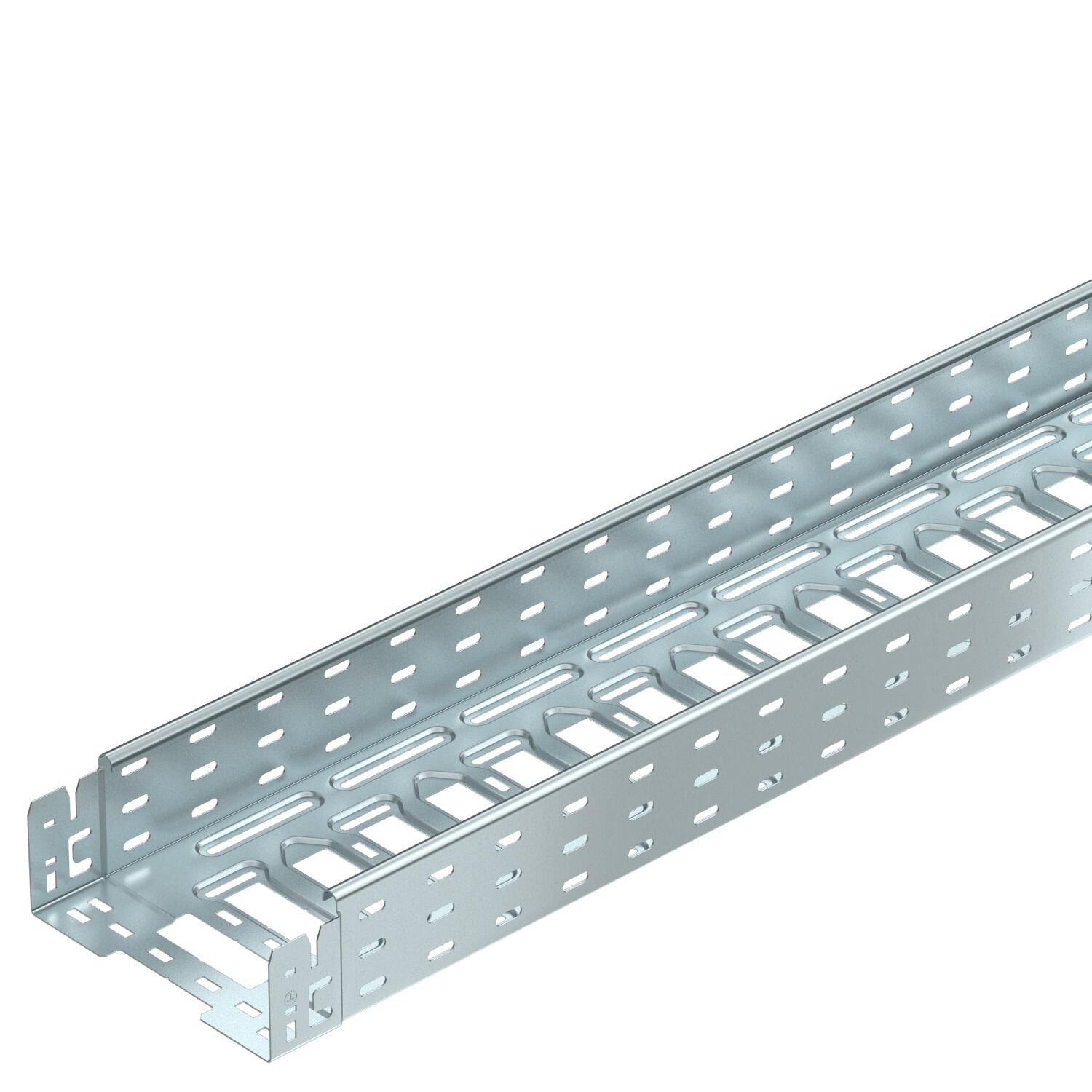

Kabelový žlab MKS-Magic® 85 FS
Výr. č. 6059084 | EAN 4012195830368
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 7,1835 kg CO₂e / 1 meter Dĺžka 3050 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Hrúbka plechu 1 mm Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Použitie samočinného hasiaceho zariadenia áno Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 85x200x3050 Rozmer B 200 mm Rozmer L 80 mm Rozmer x 96 mm Rozmer y 162 mm S horným dielom nie Šírka 200 mm Trieda zaťaženia NEMA 8A Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 186 cm² Úžitkový prierez 18600 mm² Užitočná dĺžka 3000 mm Vyhotovenie s veľkým rozpätím nie Výška 85 mm Vzdialenosť podpier 1,5 m 1,7 kN/m Vzdialenosť podpier 2,0 m 1,35 kN/m Vzdialenosť podpier 2,5 m 1 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového žľabu typu MKSM 85
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Oblouk 45°, bočnice 85 FS
RB 45 820 FS 6036202 1 Kus
Oblouk 90°, bočnice 85 FS
RB 90 820 FS 6036702 1 Kus
Vestavný odbočný díl 85 FS
RAA 820 FS 6042133 1 Kus
Křížení 85 FS
RK 820 FS 7027333 1 Kus
Veko s otočnou západkou FS
DRL 200 FS 6052207 3 m
Deliaca stena 85 FS
TSG 85 FS 6062114 3 m
90° oblouk Magic 85 FS
RBM 90 820 FS 6041492 1 Kus - Na stiahnutie
-
