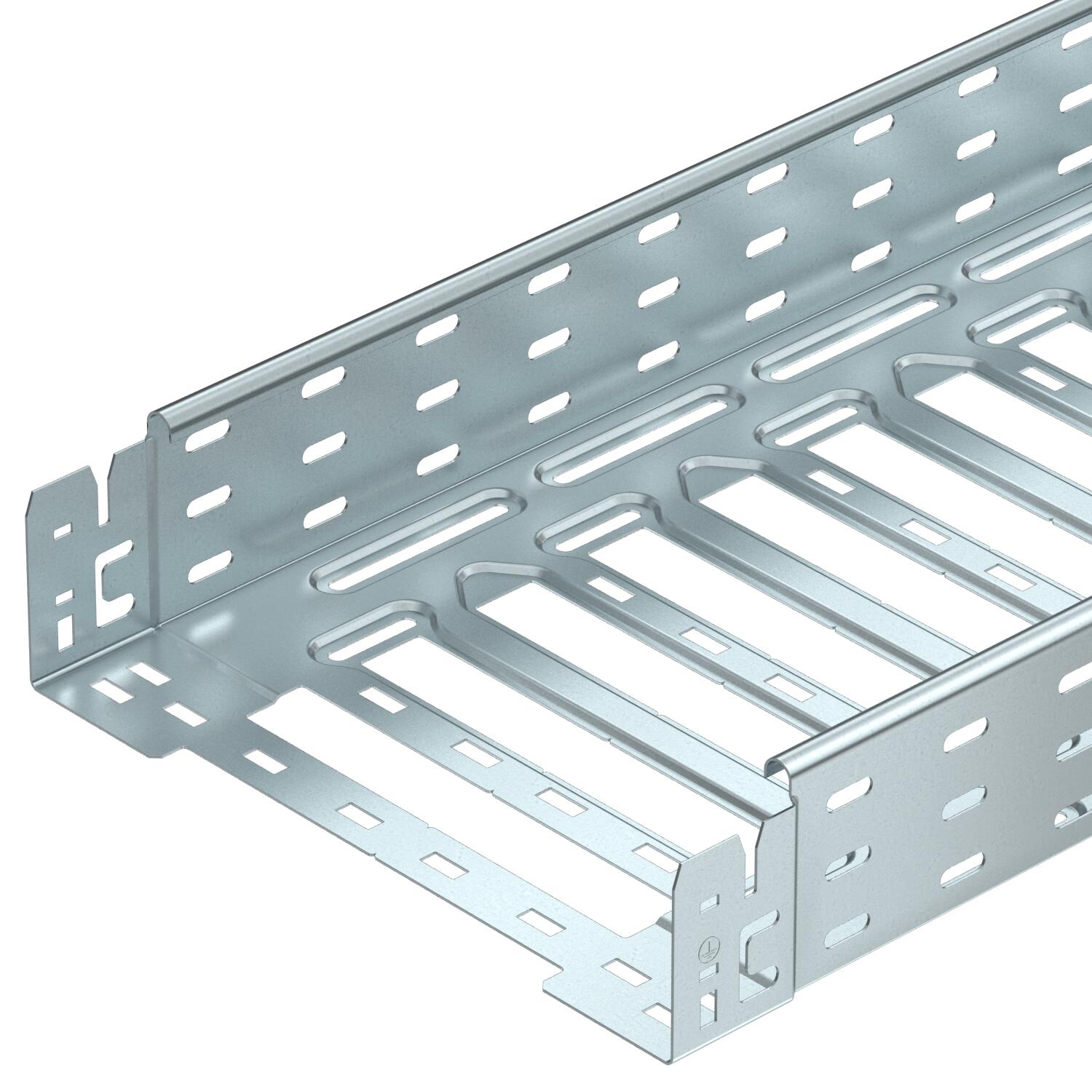

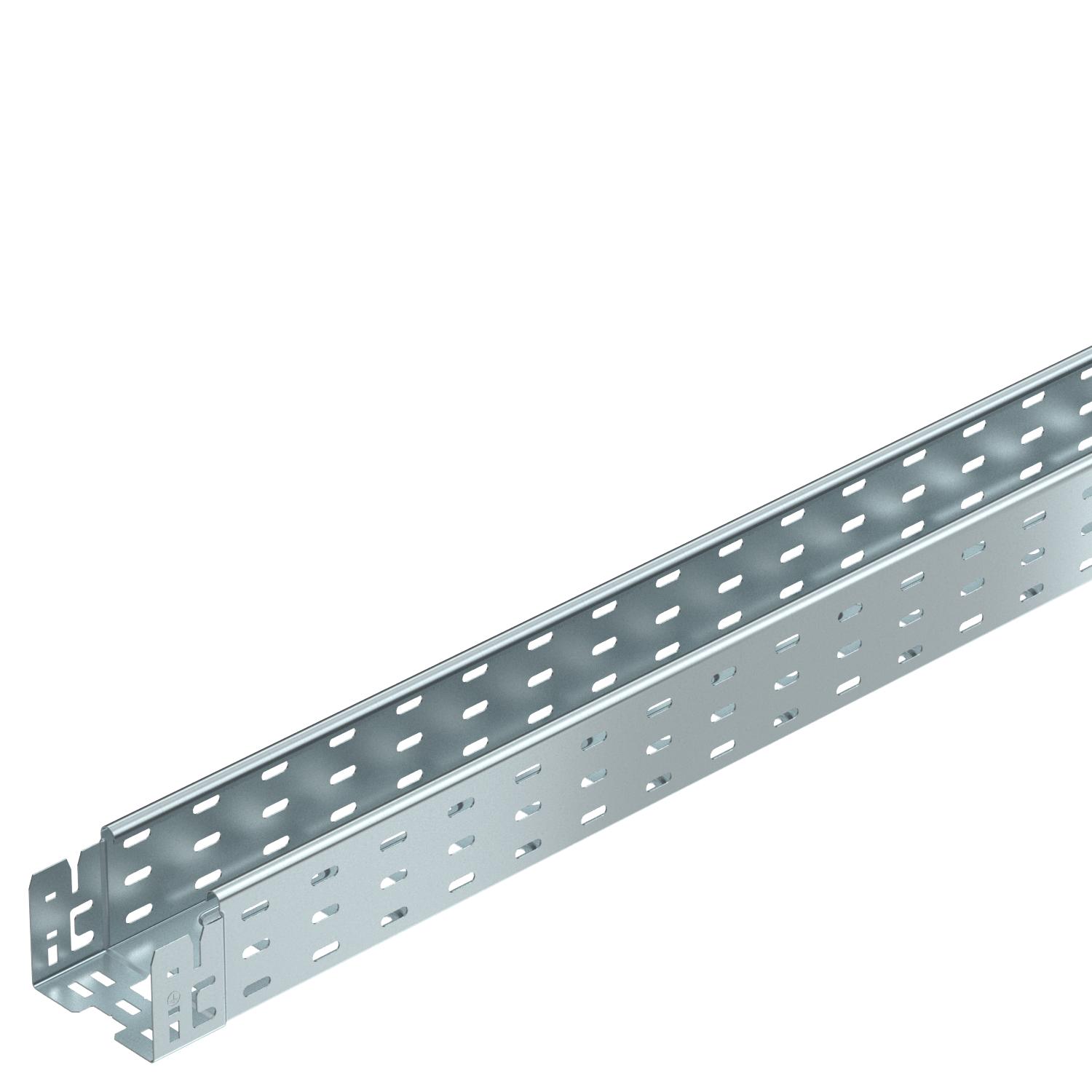

Kabelový žlab MKS-Magic® 85 FS 3050 | 100 | 85 | 1 | nie | pozinkováno | Oceľ | pásovo zinkované

Kabelový žlab MKS-Magic® 85 FS

Výr. č. 6059080 | EAN 4012195830344

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	85 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	5,3767 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka
Rozmer	85x100x3050
Rozmer B	100 mm

Rozmer L	30 mm
Rozmer y	62 mm
S horným dielom	nie
Šírka	100 mm
Trieda zaťaženia NEMA	8A
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	83 cm²
Úžitkový prierez	8300 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	85 mm
Vzdialenosť podpier 1,5 m	1,7 kN/m
Vzdialenosť podpier 2,0 m	1,35 kN/m
Vzdialenosť podpier 2,5 m	1 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu MKSM 85

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059092	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Oblouk 45°, bočnice 85 FS	RB 45 810 FS	6036200	Kus	1 Kus
Oblouk 90°, bočnice 85 FS	RB 90 810 FS	6036700	Kus	1 Kus
Vestavný odbočný díl 85 FS	RAA 810 FS	6042131	Kus	1 Kus
Křížení 85 FS	RK 810 FS	7027331	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 85 FS	TSG 85 FS	6062114	m	3 m
