Kabelový žlab MKS-Magic® 60 FS 3050 | 100 | 60 | 1 | nie | pozinkováno | Oceľ | pásovo zinkované

Kabelový žlab MKS-Magic® 60 FS

Výr. č. 6059000 | EAN 4012195829553

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

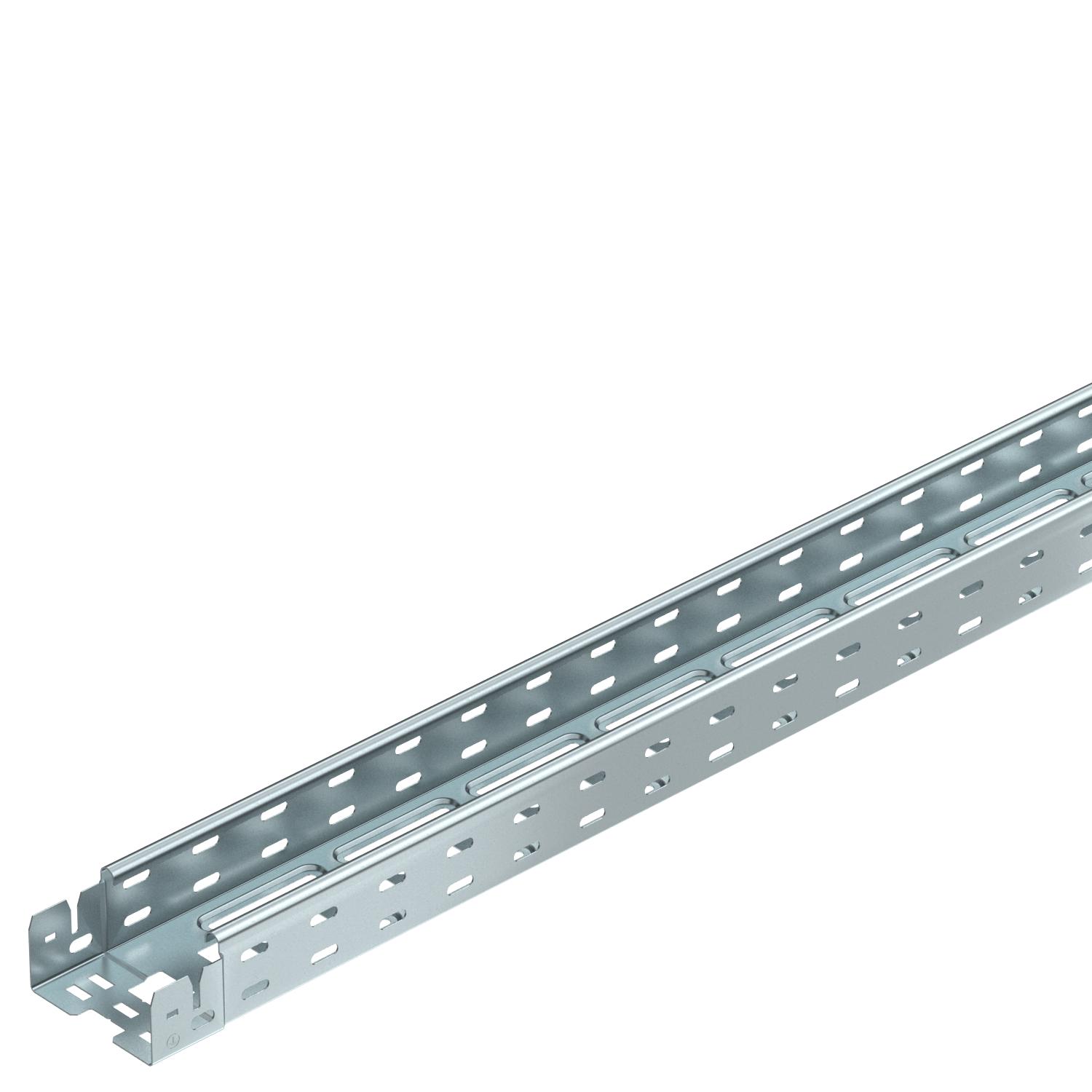

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací, podle směrnice VdS 2092 je tedy vhodný pro použití ve sprinklerových systémech.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	4,468 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	integrovaná spojka
Rozmer	60x100x3050
Rozmer B	100 mm

Rozmer L	30 mm
Rozmer y	62 mm
S horným dielom	nie
Šírka	100 mm
Trieda zaťaženia NEMA	8A
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	5800 mm²
Úžitkový prierez	58 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	1,6 kN/m
Vzdialenosť podpier 2,0 m	1,1 kN/m
Vzdialenosť podpier 2,5 m	0,7 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu MKSM 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	nie	pozinkováno	Oceľ	pásovo zinkované	6059012	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 610 FS	6037100	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
Oblouk 90° Magic 60 FS	RBM 90 610 FS	6041130	Kus	1 Kus
Variabilní oblouk Magic 60 FS	RBMV 610 FS	6040480	Kus	1 Kus
