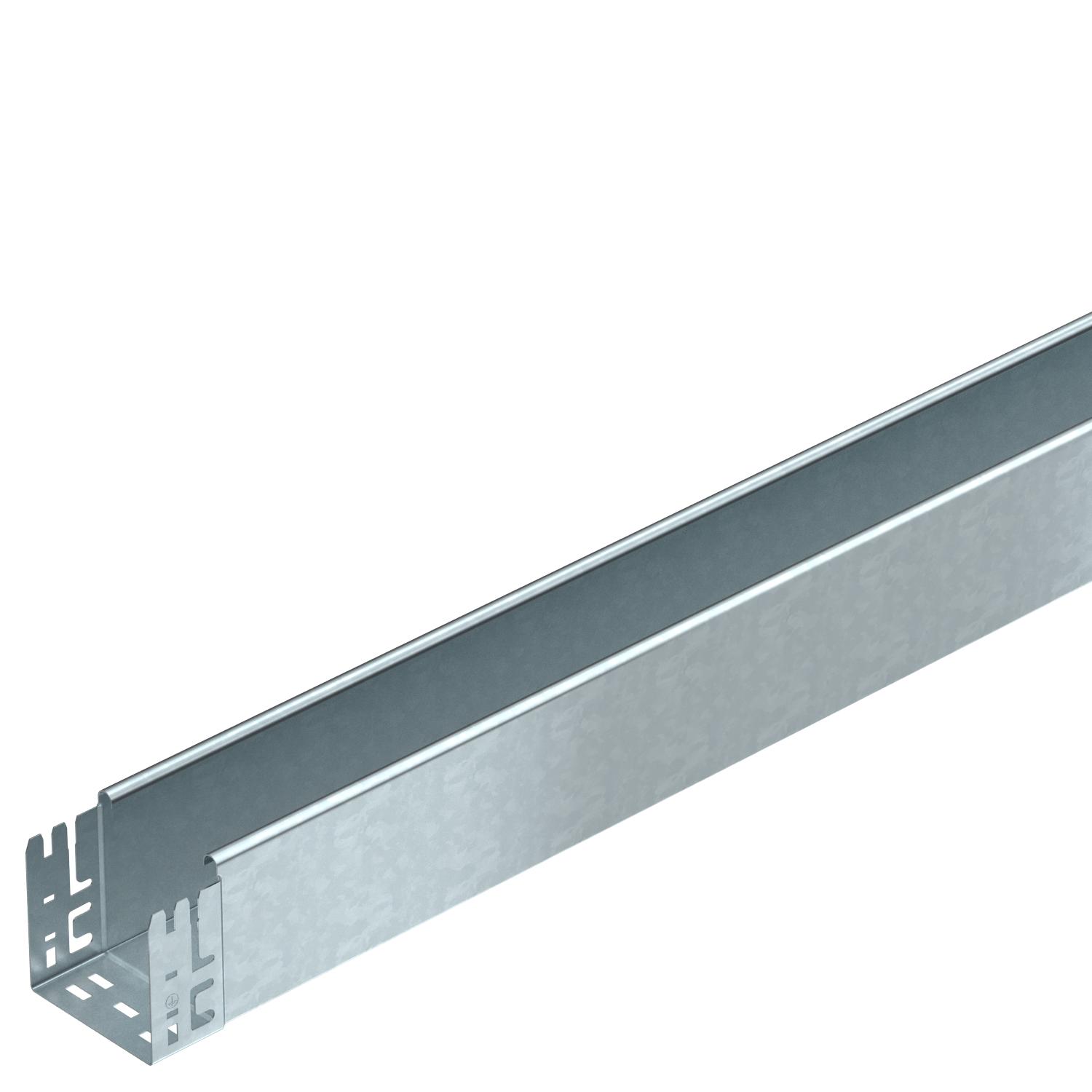

Kabelový žlab MKS-Magic® 110 neděrovaný FT

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Technické údaje

Bočné dierovanaie	nie
CO₂ stopa (GWP) od kolísky po bránu	6,585 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Materiál	Oceľ
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Rozmer	110x100x3050
Rozmer B	100 mm

S horným dielom	nie
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	10800 mm²
Úžitkový prierez	108 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Vzdialenosť podpier 1,5 m	1,85 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m
Vzdialenosť podpier 2,5 m	0,75 kN/m
Vzdialenosť podpier 3,0 m	0,6 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSMU 110 FT	3050 mm	100 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059399	m	3 m
MKSMU 115 FT	3050 mm	150 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059401	m	3 m
MKSMU 120 FT	3050 mm	200 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059403	m	3 m

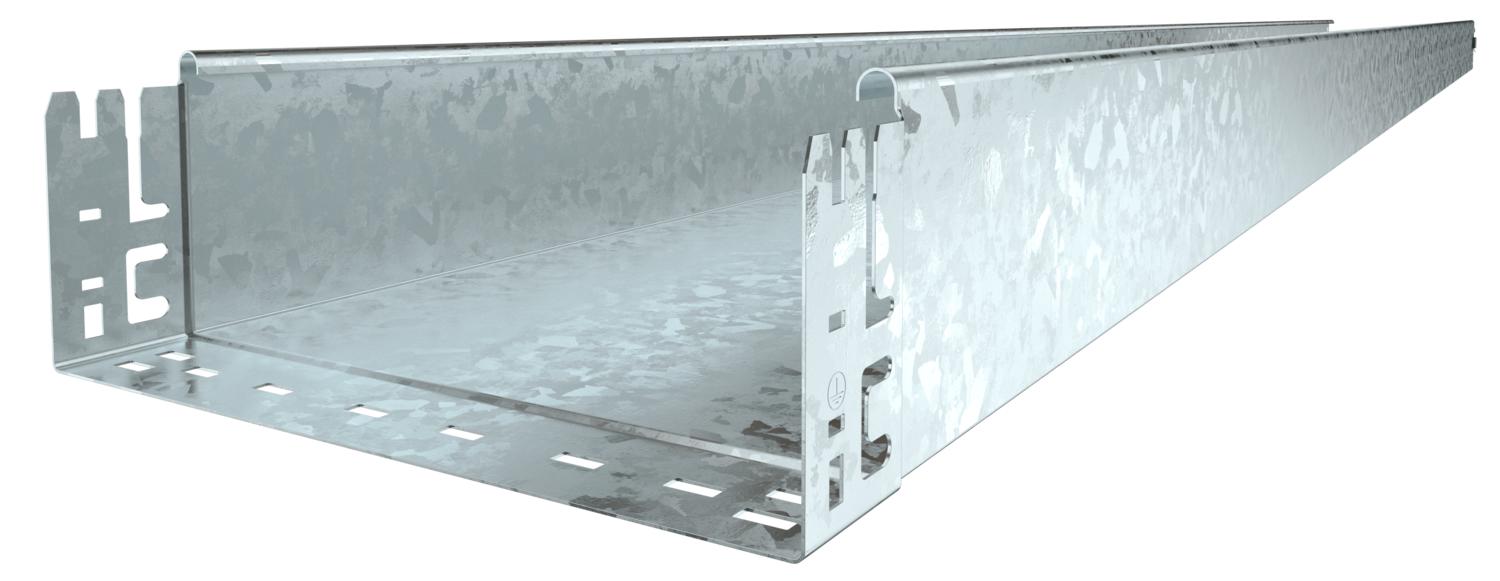

MKSMU 130 FT	3050 mm	300 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059405	m	3 m
MKSMU 140 FT	3050 mm	400 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059407	m	3 m
MKSMU 150 FT	3050 mm	500 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059409	m	3 m
MKSMU 160 FT	3050 mm	600 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059411	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Sada podélných spojek Magic DD	KTSMV 110 DD	6069112	Kus	1 Kus
Veko s otočnou západkou FT	DRL 100 FT	6051340	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 110 FT	6036330	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 110 FT	6036830	Kus	1 Kus
Vestavný odbočný díl 110 FT	RAA 110 FT	6042251	Kus	1 Kus
Díl T 110 FT	RT 110 FT	6038320	Kus	1 Kus
Křížení 110 FT	RK 110 FT	7027451	Kus	1 Kus
Veko s otočnou západkou DD	DRL 100 DD	6052703	m	3 m
Deliaca stena 110 DD	TSG 110 DD	6062335	m	3 m
45° oblouk Magic 110 FT	RBM 45 110 FT	6041780	Kus	1 Kus
90° oblouk Magic 110 FT	RBM 90 110 FT	6041860	Kus	1 Kus
