Kabelový žlab MKS-Magic® 110 FT 3050 | 300 | 110 | 1 | nie | pozinkováno | Oceľ | žiarovo zinkované ponorením

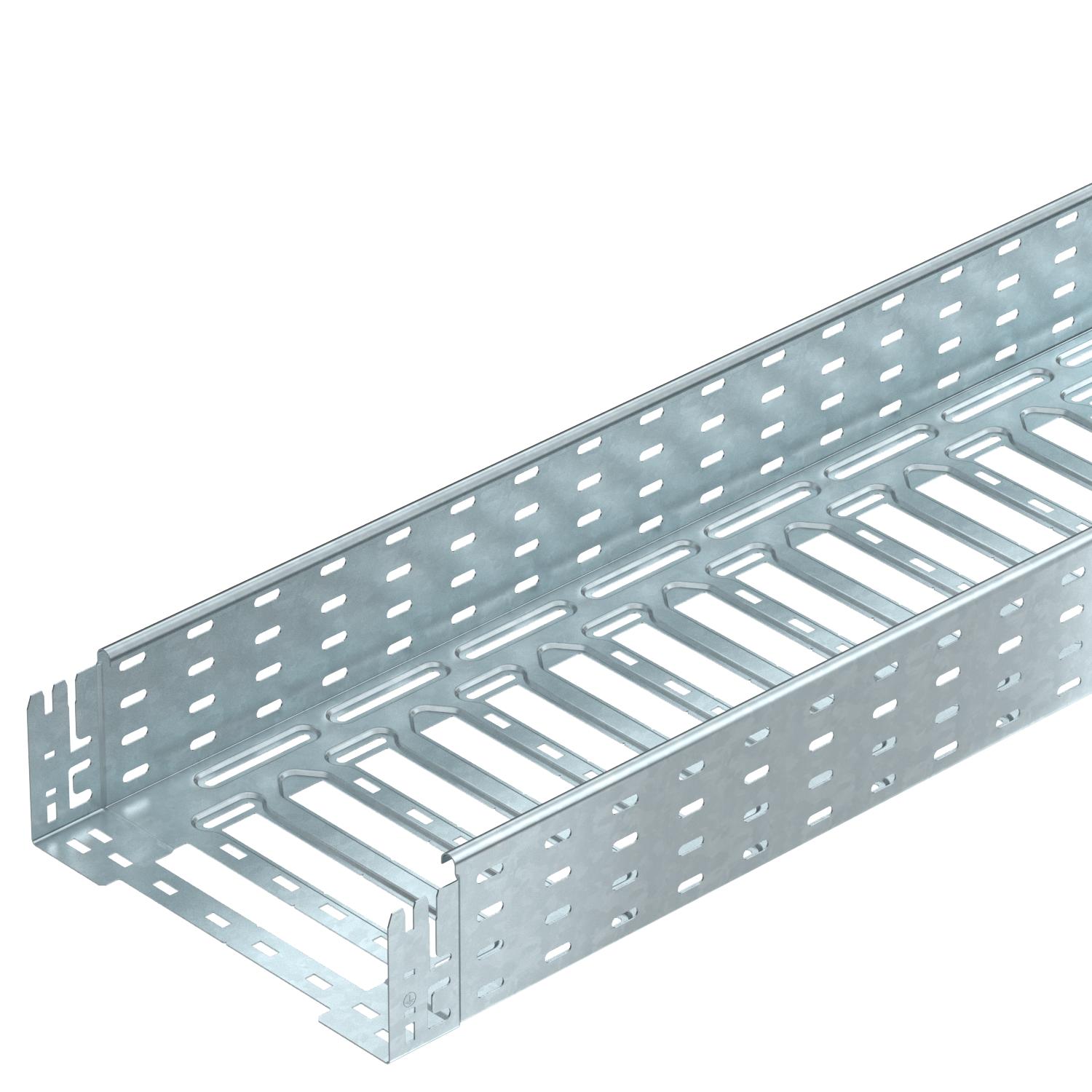

Kabelový žlab MKS-Magic® 110 FT

Výr. č. 6059179 | EAN 4012195831068

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	pozinkováno

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	9,7979 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Hrúbka plechu	1 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Použitie samočinného hasiaceho zariadenia	áno
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka
Rozmer	110x300x3050
Rozmer B	300 mm

Rozmer L	180 mm
Rozmer x	196 mm
Rozmer y	262 mm
S horným dielom	nie
Šírka	300 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	328 cm²
Úžitkový prierez	32800 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Vzdialenosť podpier 1,5 m	1,8 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m
Vzdialenosť podpier 2,5 m	0,93 kN/m
Vzdialenosť podpier 3,0 m	0,7 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového žľabu typu MKSM 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059173	m	3 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059175	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	nie	pozinkováno	Oceľ	žiarovo zinkované ponorením	6059185	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 300 FT	6051383	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 130 FT	6036334	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 130 FT	6036836	Kus	1 Kus
Vestavný odbočný díl 110 FT	RAA 130 FT	6042257	Kus	1 Kus
Díl T 110 FT	RT 130 FT	6038326	Kus	1 Kus
Křížení 110 FT	RK 130 FT	7027455	Kus	1 Kus
Veko s otočnou západkou DD	DRL 300 DD	6052712	m	3 m
Deliaca stena 110 DD	TSG 110 DD	6062335	m	3 m
90° oblouk Magic 110 FT	RBM 90 130 FT	6041864	Kus	1 Kus
