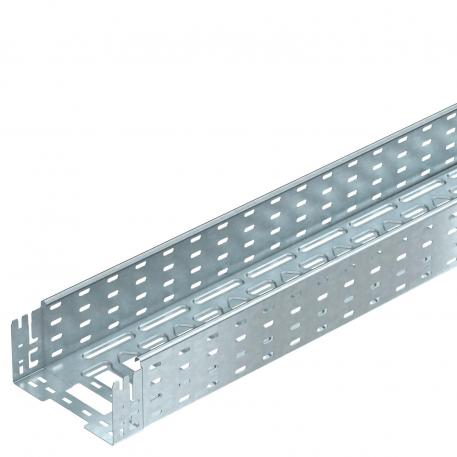

Kabelový žlab MKS-Magic® 110 FT
Výr. č. 6059177 | EAN 4012195831051
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 8,1326 kg CO₂e / 1 meter Dĺžka 3050 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Hrúbka plechu 1 mm Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Použitie samočinného hasiaceho zariadenia áno Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 110x200x3050 Rozmer B 200 mm Rozmer L 80 mm Rozmer x 96 mm Rozmer y 162 mm S horným dielom nie Šírka 200 mm Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 218 cm² Úžitkový prierez 21800 mm² Užitočná dĺžka 3000 mm Vyhotovenie s veľkým rozpätím nie Výška 110 mm Vzdialenosť podpier 1,5 m 2 kN/m Vzdialenosť podpier 2,0 m 1,5 kN/m Vzdialenosť podpier 2,5 m 1,07 kN/m Vzdialenosť podpier 3,0 m 0,7 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového žľabu typu MKSM 110
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou FT
DRL 200 FT 6051367 3 m
Oblouk 45°, bočnice 110 FT
RB 45 120 FT 6036332 1 Kus
Oblouk 90°, bočnice 110 FT
RB 90 120 FT 6036834 1 Kus
Vestavný odbočný díl 110 FT
RAA 120 FT 6042255 1 Kus
Díl T 110 FT
RT 120 FT 6038324 1 Kus
Křížení 110 FT
RK 120 FT 7027453 1 Kus
Veko s otočnou západkou DD
DRL 200 DD 6052709 3 m
Deliaca stena 110 DD
TSG 110 DD 6062335 3 m - Na stiahnutie
-
