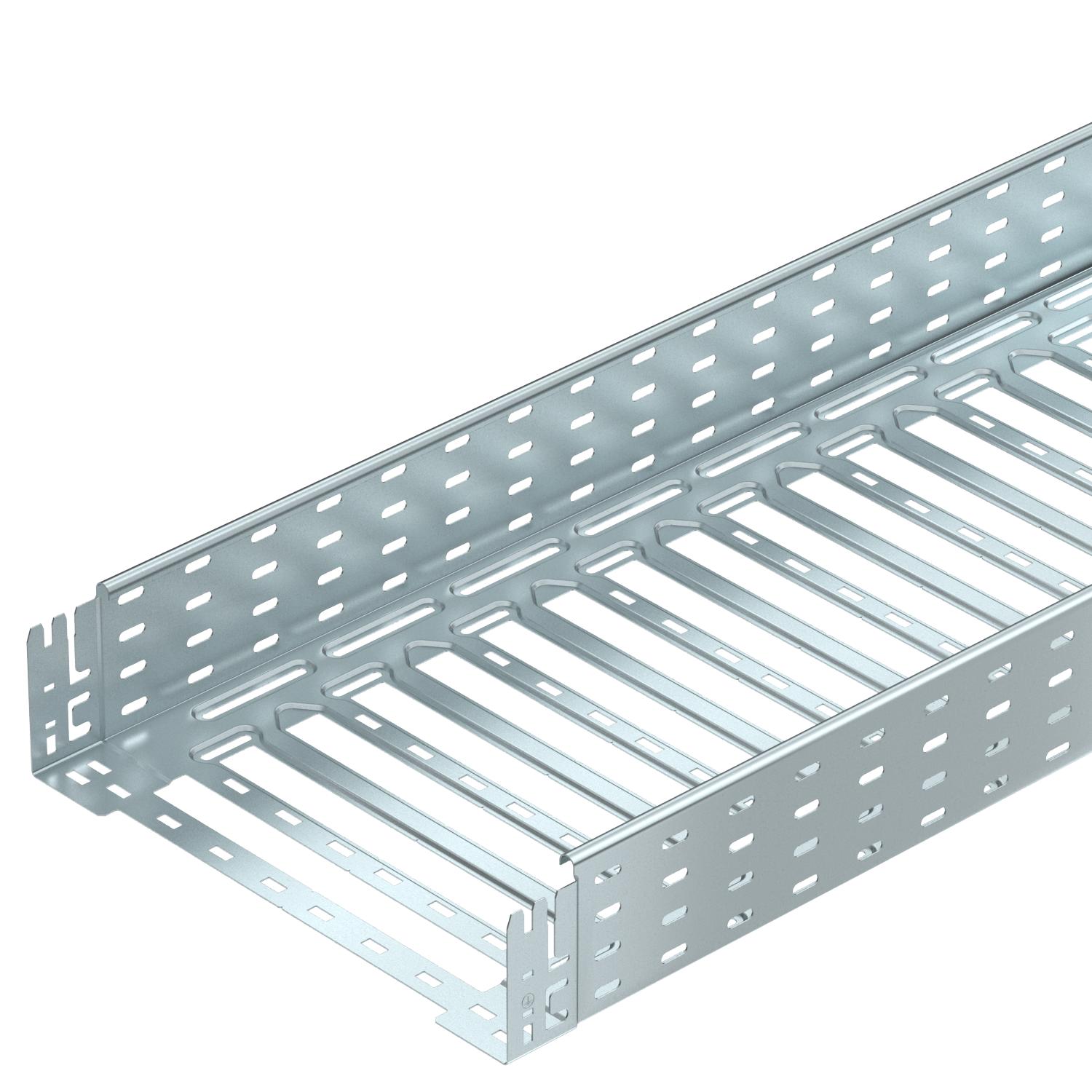

Kabelový žlab MKS-Magic® 110 FS
Výr. č. 6059164 | EAN 4012195830986
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 11,7096 kg CO₂e / 1 meter Dĺžka 3050 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Hrúbka plechu 1 mm Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Použitie samočinného hasiaceho zariadenia áno Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 110x400x3050 Rozmer B 400 mm Rozmer L 280 mm Rozmer x 296 mm Rozmer y 362 mm S horným dielom nie Šírka 400 mm Trieda zaťaženia NEMA 8A Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 43800 mm² Úžitkový prierez 438 cm² Užitočná dĺžka 3000 mm Vyhotovenie s veľkým rozpätím nie Výška 110 mm Vzdialenosť podpier 1,5 m 1,8 kN/m Vzdialenosť podpier 2,0 m 1,3 kN/m Vzdialenosť podpier 2,5 m 0,93 kN/m Vzdialenosť podpier 3,0 m 0,7 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového žľabu typu MKSM 110
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Sada podélných spojek Magic FS
KTSMV 140 FS 6069098 1 Kus
Oblouk 45°, bočnice 110 FS
RB 45 140 FS 6036306 1 Kus
Oblouk 90°, bočnice 110 FS
RB 90 140 FS 6036808 1 Kus
Vestavný odbočný díl 110 FS
RAA 140 FS 6042159 1 Kus
Díl T 110 FS
RT 140 FS 6038308 1 Kus
Křížení 110 FS
RK 140 FS 7027357 1 Kus
Veko s otočnou západkou FS
DRL 400 FS 6052401 3 m
Deliaca stena 110 FS
TSG 110 FS 6062122 3 m - Na stiahnutie
-
