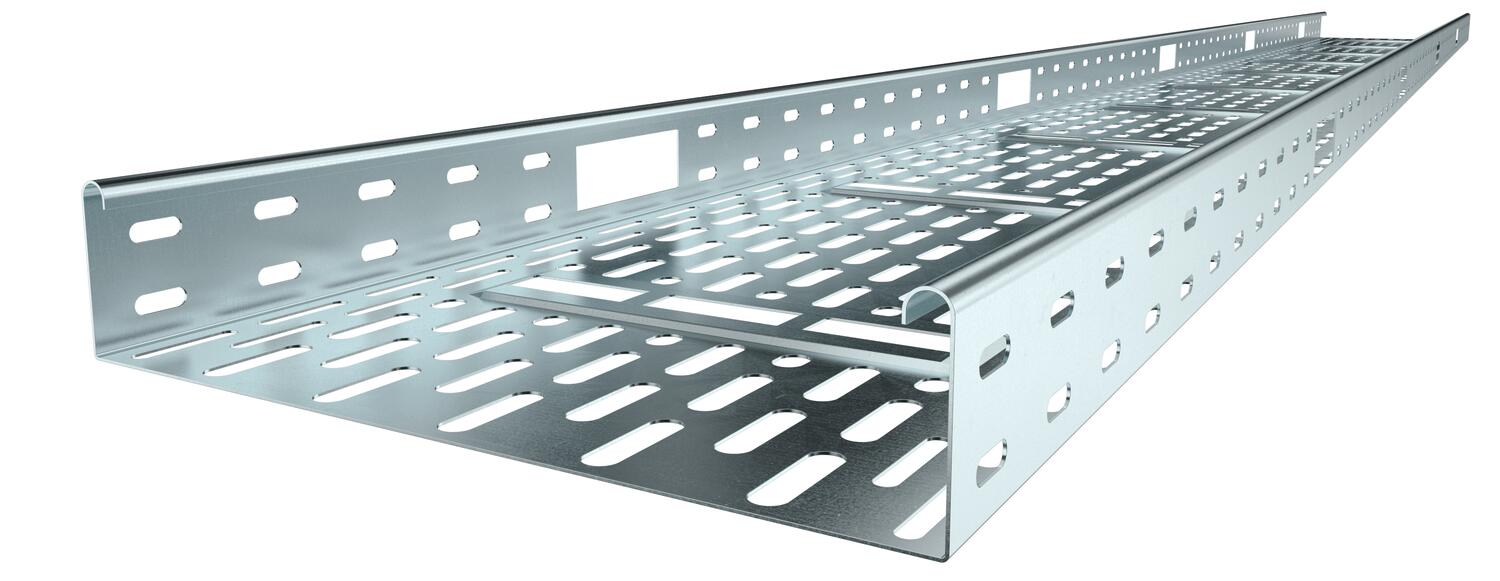

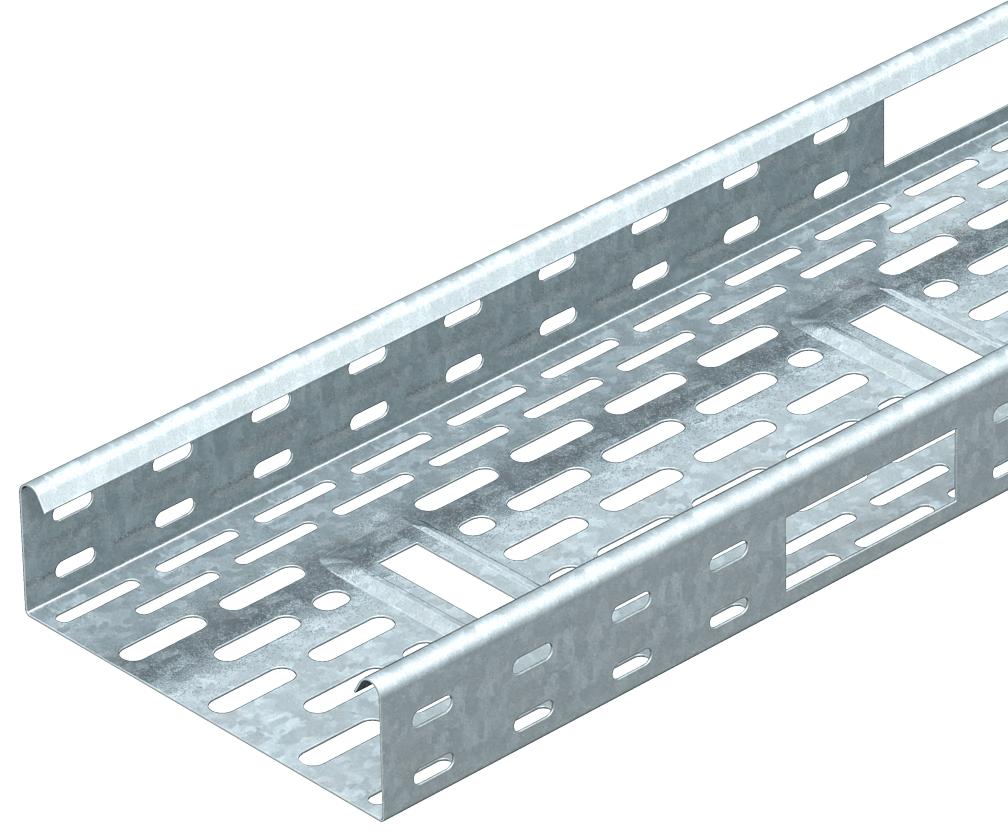

Kabelový žlab IKS 60 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

IKS 60 = Systém kabelových žlabů s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	6,2656 kg CO₂e / 1 meter
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,04 in
Hrúbka plechu	1 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Použitie samočinného hasiaceho zariadenia	áno
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

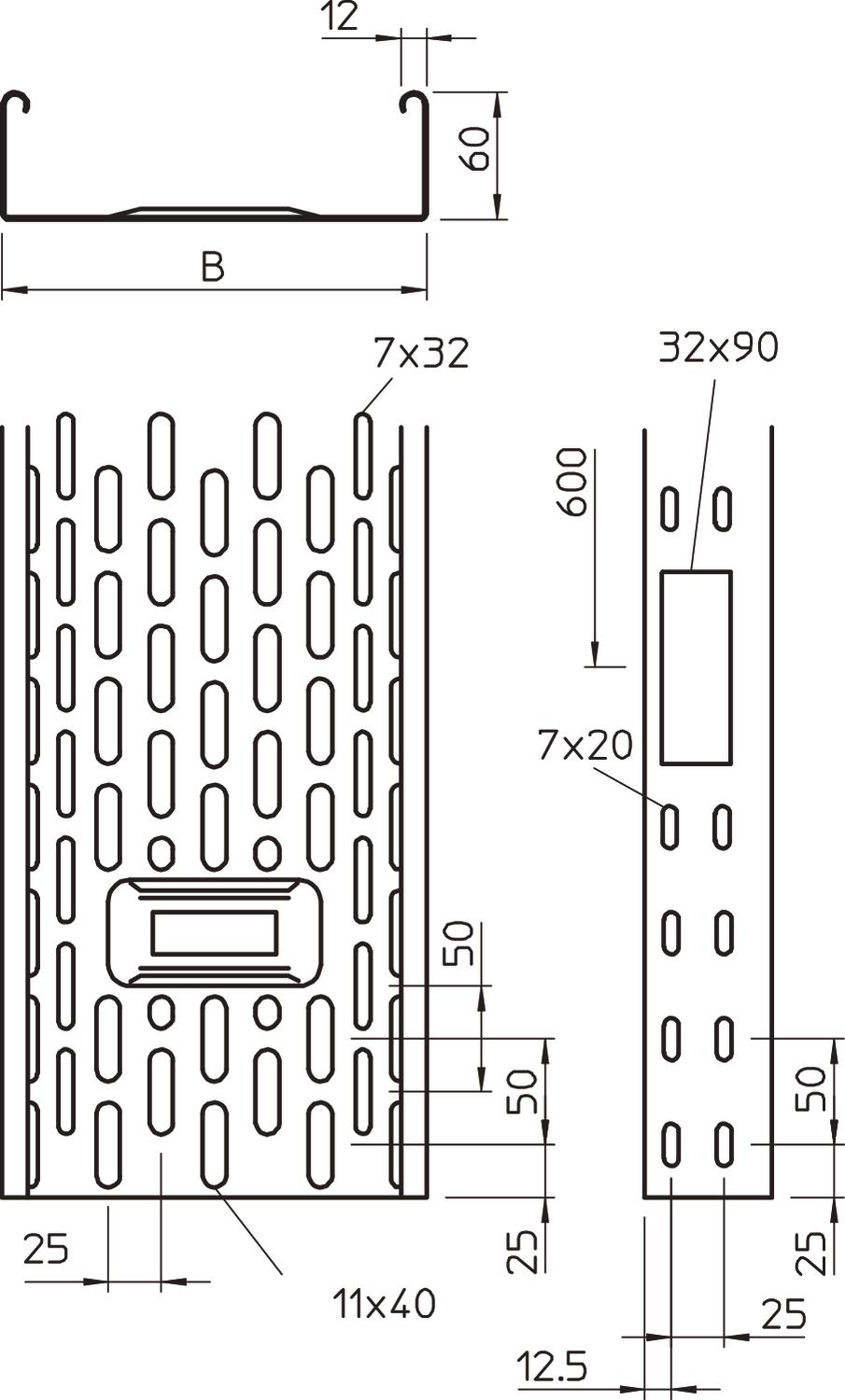

Rozmer	60 x 200

Rozmer	60x200x3000
Rozmer B	200 mm
S horným dielom	nie
Šírka	200 mm
Šírka	8 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	118 cm²
Úžitkový prierez	11800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,0 m	0,9 kN/m
Vzdialenosť podpier 1,5 m	0,77 kN/m
Vzdialenosť podpier 2,0 m	0,6 kN/m
Vzdialenosť podpier 2,5 m	0,4 kN/m
Zachovanie funkčnosti	nie

Technické údaje

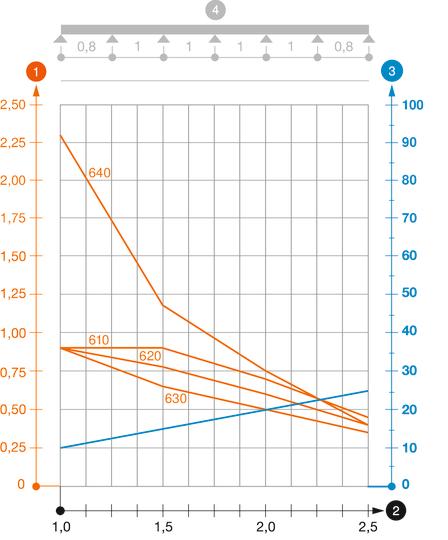

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
IKS 610 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6087116	m	3 m
IKS 620 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6087132	m	3 m
IKS 630 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6087140	m	3 m
IKS 640 FS	3000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6087159	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Lišta miest styku DD	SSLB 200 DD	7070314	Kus	20 Kus
45° oblouk 60 FT	RB 45 620 FT	6036134	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 620 FT	6036594	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 620 FT	6042215	Kus	1 Kus
Díl T 60 FT	RT 620 FT	6038134	Kus	1 Kus
Křížení 60 FT	RK 620 FT	7027413	Kus	1 Kus
Veko s otočnou západkou DD	DRL 200 DD	6052709	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
90° oblúk FS	RB 90 620 FS	6043224	Kus	1 Kus
