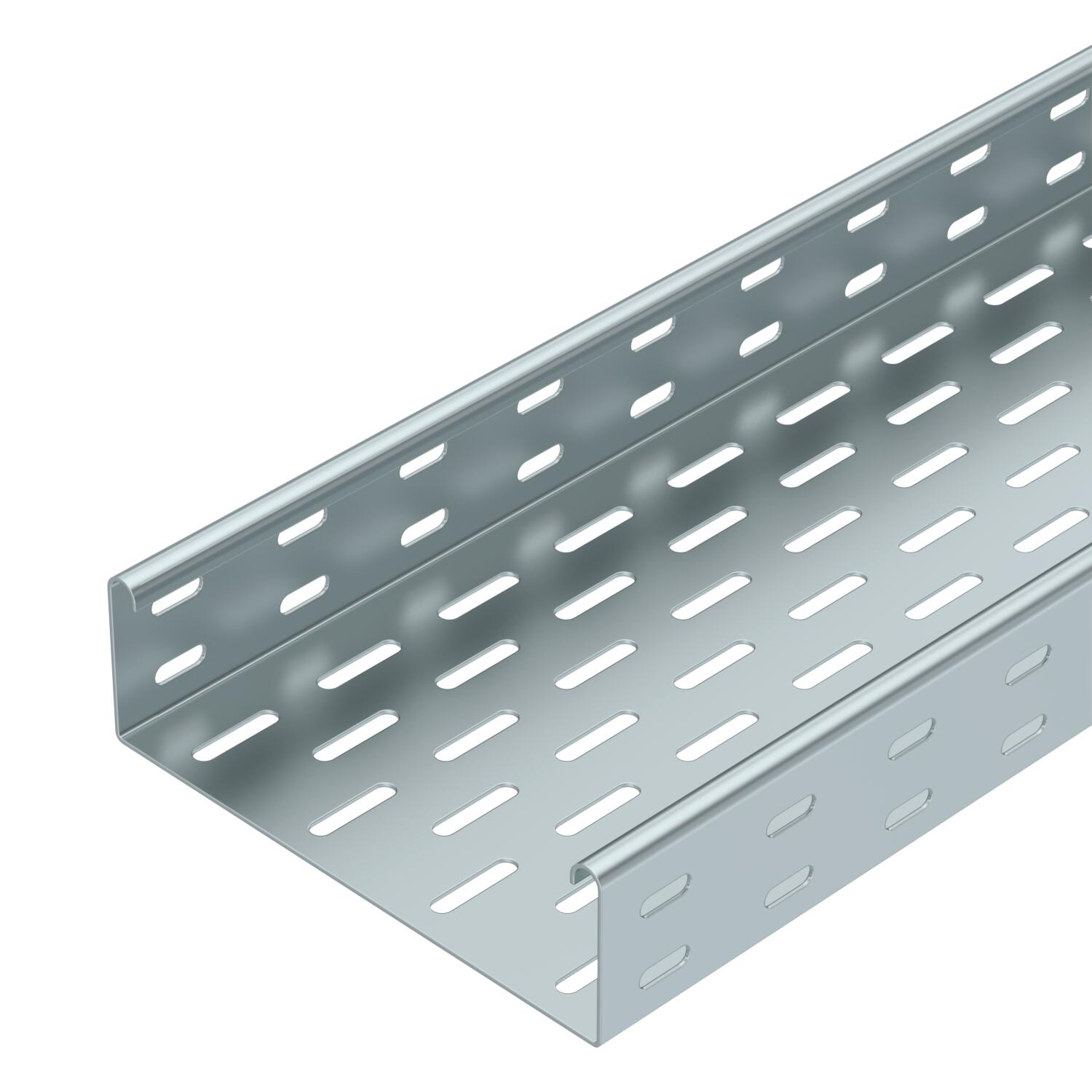

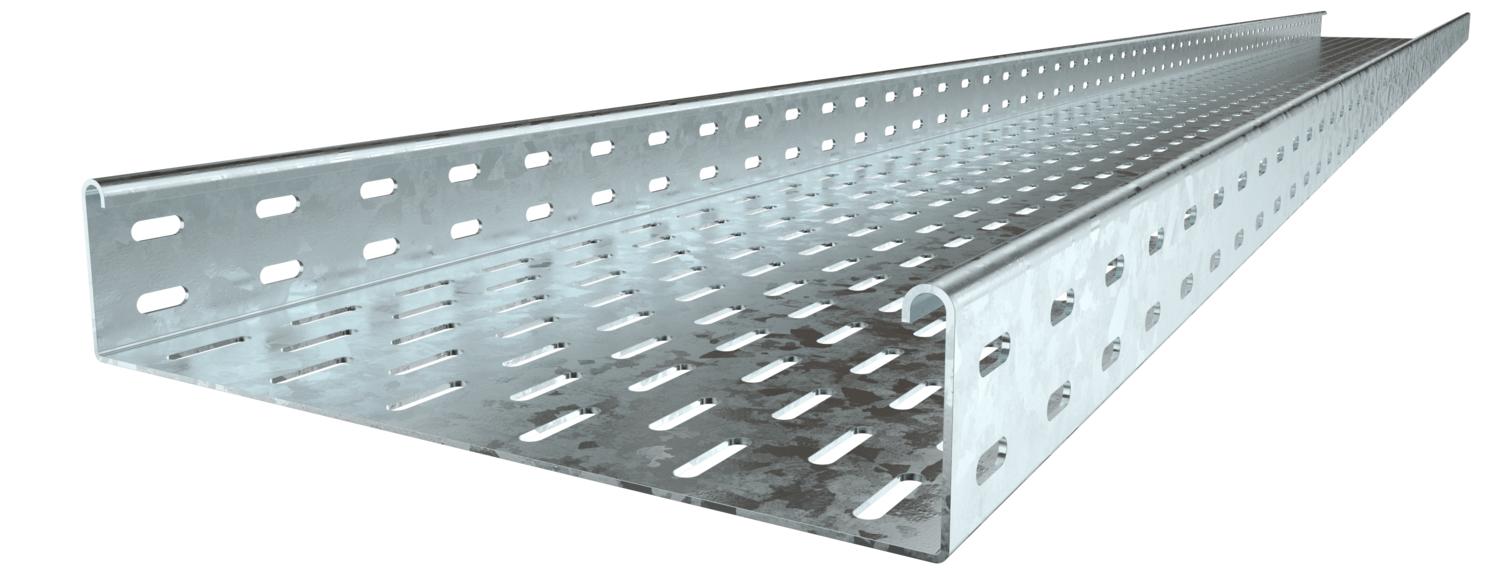

Kabelový žlab EKS 60 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	2 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

EKS 60 = Systém extra těžkých kabelových žlabů s bočnicí 60 mm vysokou.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	11,3828 kg CO₂e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,1 in
Hrúbka plechu	2 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

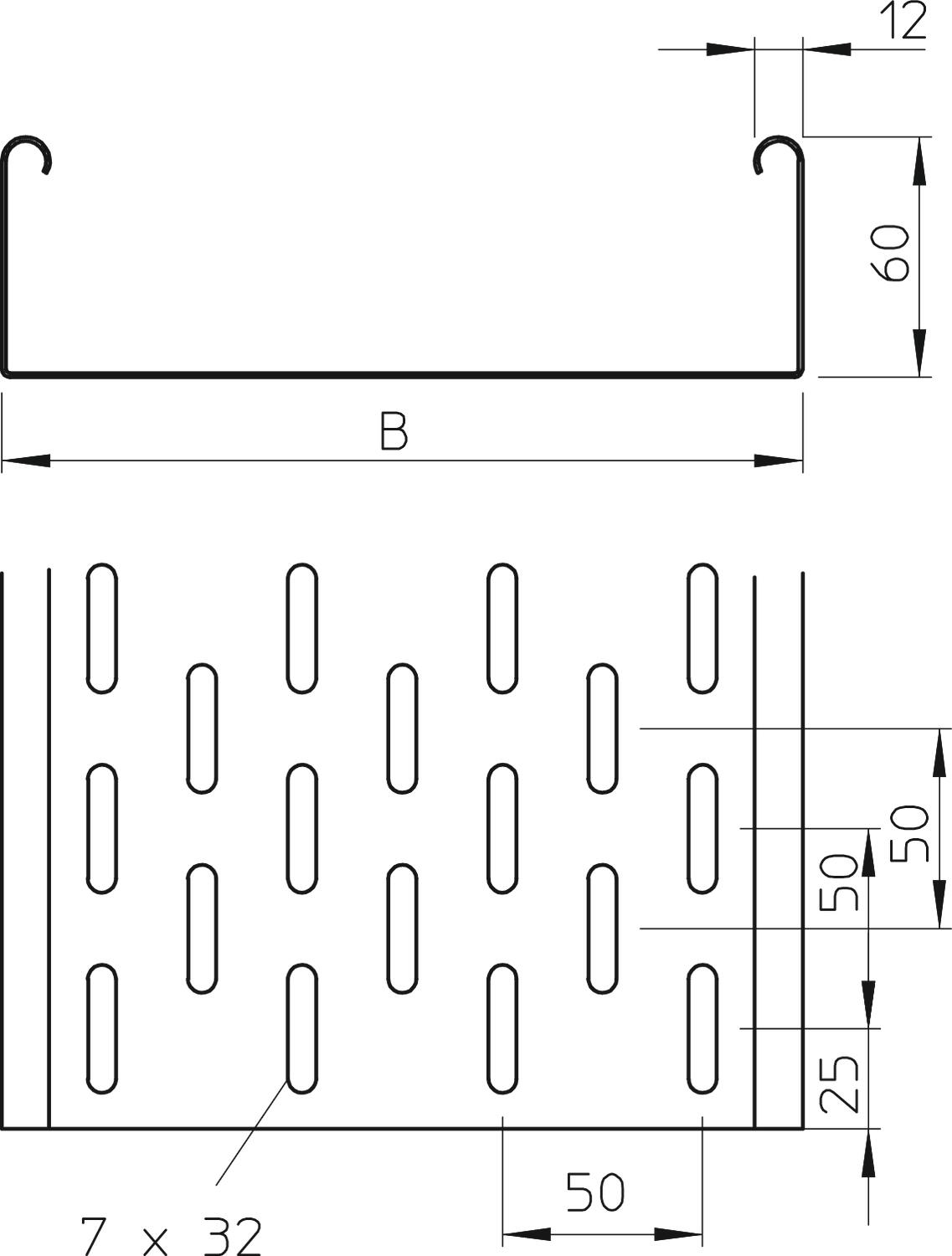

Rozmer	60 x 200
Rozmer	60x200x3000

Rozmer B	200 mm
S horným dielom	nie
Šírka	200 mm
Šírka	8 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	118 cm²
Úžitkový prierez	11800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,5 m	3,3 kN/m
Vzdialenosť podpier 2,0 m	2,2 kN/m
Vzdialenosť podpier 2,5 m	1,6 kN/m
Vzdialenosť podpier 3,0 m	0,95 kN/m
Zachovanie funkčnosti	nie

Technické údaje

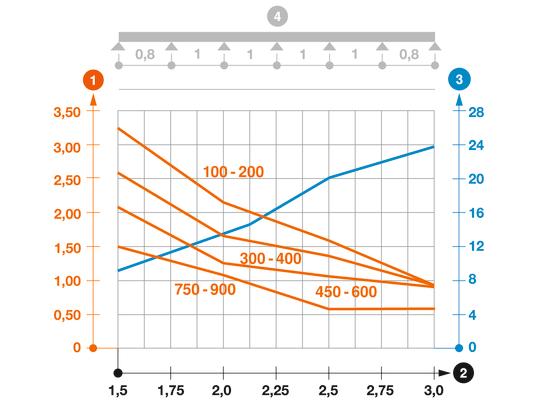

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
EKS 610 FT	3000 mm	100 mm	2 mm	nie	Oceľ	žiarovo zinkované ponorením	6056776	m	3 m
EKS 620 FT	3000 mm	200 mm	2 mm	nie	Oceľ	žiarovo zinkované ponorením	6056792	m	3 m
EKS 630 FT	3000 mm	300 mm	2 mm	nie	Oceľ	žiarovo zinkované ponorením	6056806	m	3 m
EKS 640 FT	3000 mm	400 mm	2 mm	nie	Oceľ	žiarovo zinkované ponorením	6056970	m	3 m
EKS 650 FT	3000 mm	500 mm	2 mm	nie	Oceľ	žiarovo zinkované ponorením	6056989	m	3 m
EKS 660 FT	3000 mm	600 mm	2 mm	nie	Oceľ	žiarovo zinkované ponorením	6056997	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Lišta miest styku DD	SSLB 200 DD	7070314	Kus	20 Kus
45° oblouk 60 FT	RB 45 620 FT	6036134	Kus	1 Kus
Deliaca stena 45 DD	TSG 45 DD	6062321	m	3 m
Oblouk 90°, bočnice 60 FT	RB 90 620 FT	6036594	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 620 FT	6042215	Kus	1 Kus
Díl T 60 FT	RT 620 FT	6038134	Kus	1 Kus
Křížení 60 FT	RK 620 FT	7027413	Kus	1 Kus
Veko s otočnou západkou DD	DRL 200 DD	6052709	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
90° oblúk FT	RB 90 620 FT	7125220	Kus	1 Kus
