Poznámka: Tento článok už nie je podporovaný. Aktuálny článok nájdete tu: 6059097 / Kabelový žlab MKS-Magic® 85 FT

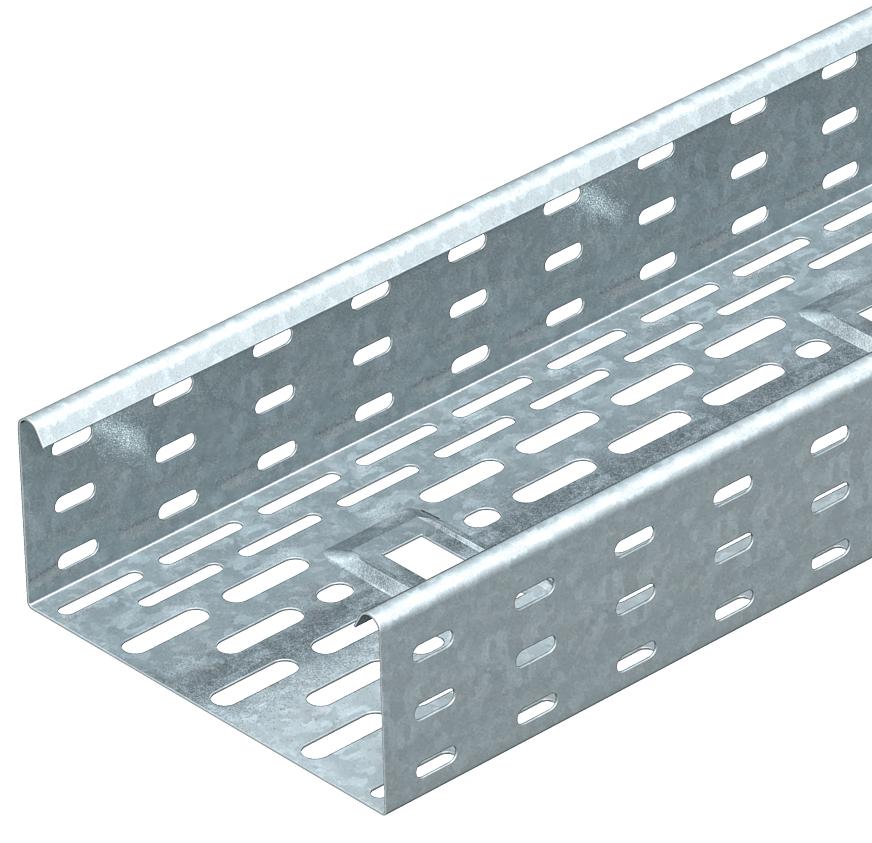

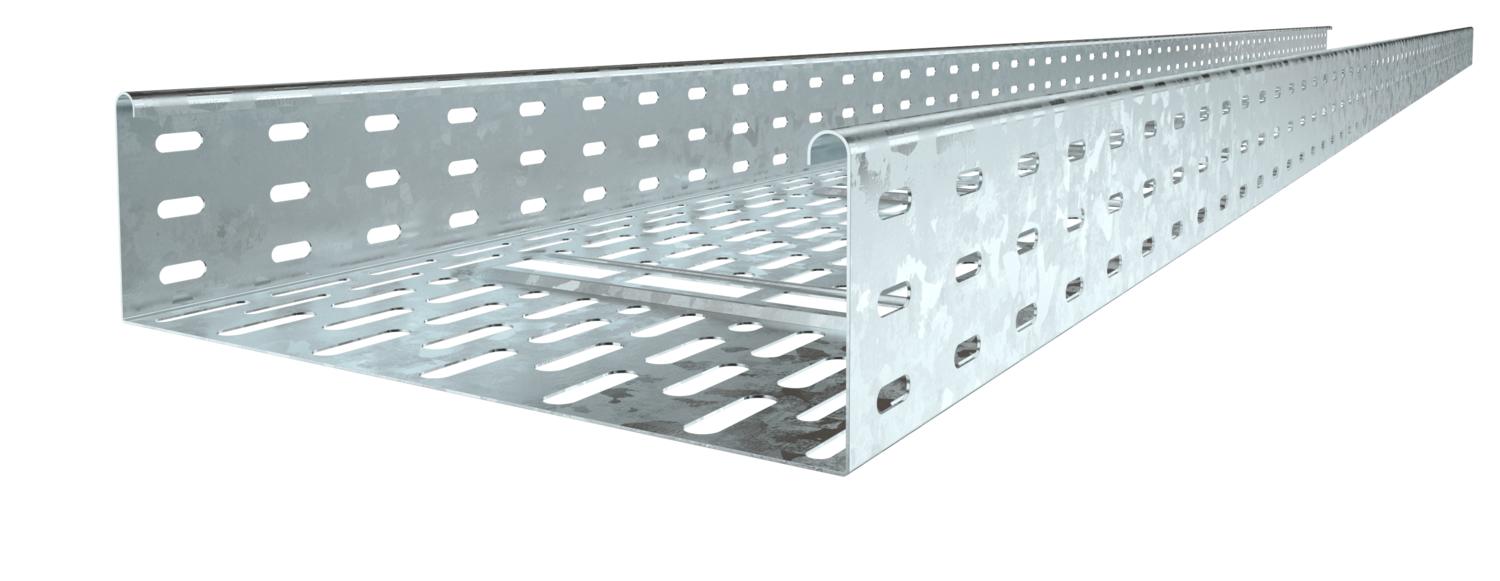

Kabelový žlab DKS 85 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

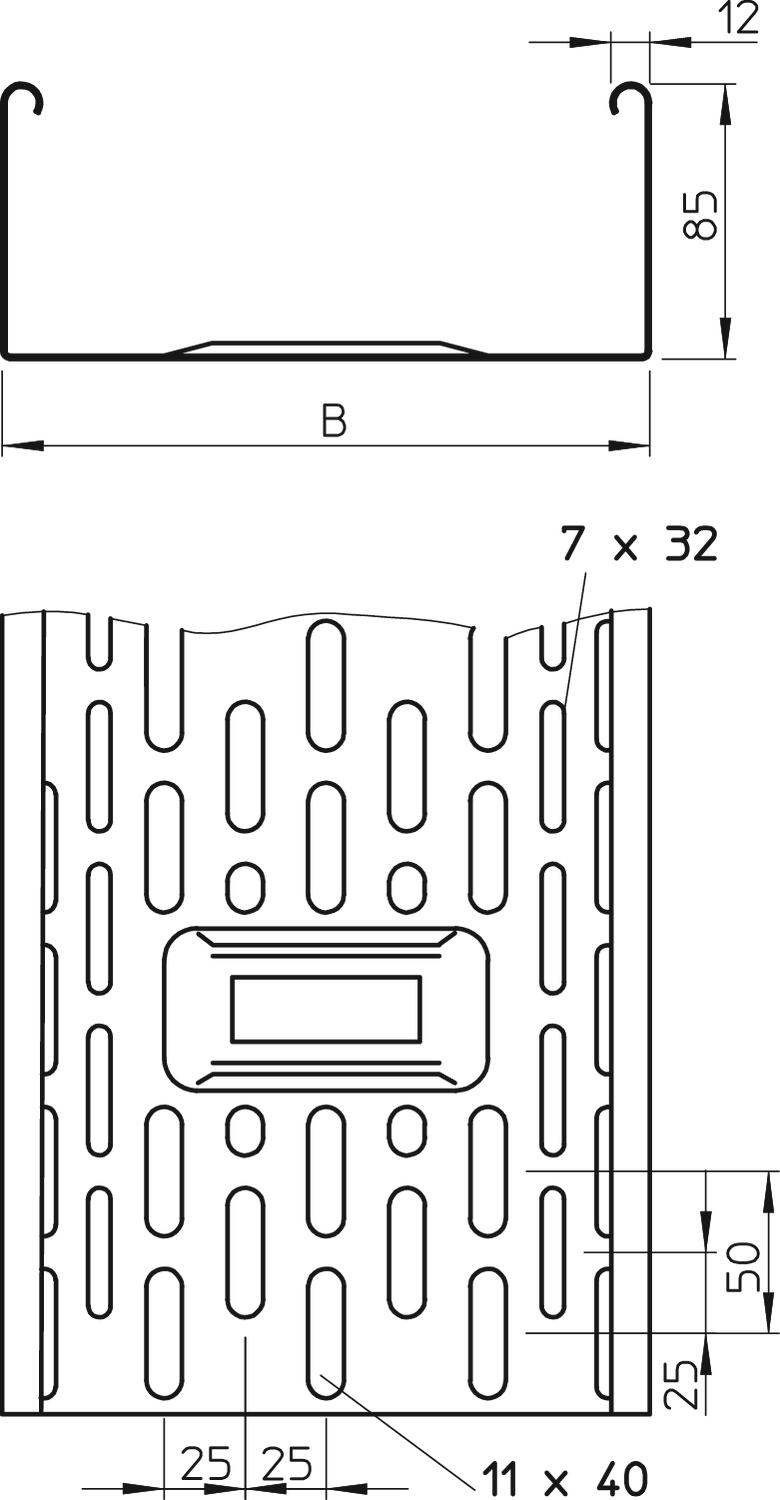

DKS 85 = systém kabelových žlabů s mnohočetným děrováním s výškou bočnice 85 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	5,3805 kg CO₂e / 1 meter
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Použitie samočinného hasiaceho zariadenia	áno
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Rozmer	85 x 100
Rozmer	85x100x3000

Rozmer B	100 mm
S horným dielom	nie
Šírka	100 mm
Šírka	4 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	8300 mm²
Úžitkový prierez	83 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	85 mm
Výška	3 in
Vzdialenosť podpier 1,5 m	2 kN/m
Vzdialenosť podpier 1,75 m	1,5 kN/m
Vzdialenosť podpier 2,0 m	1,1 kN/m
Vzdialenosť podpier 2,5 m	0,65 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

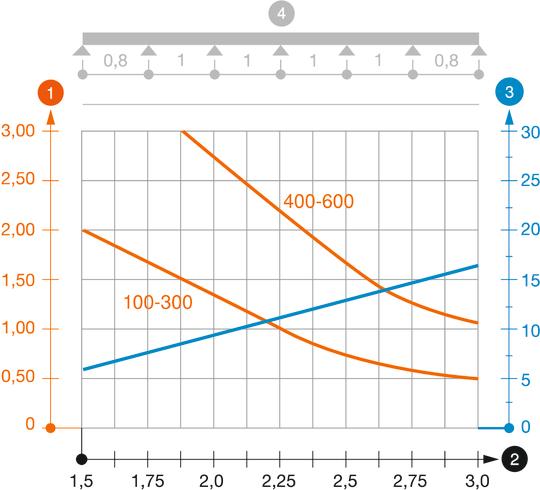

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
DKS 810 FT	3000 mm	100 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6086470	m	3 m
DKS 820 FT	3000 mm	200 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6086497	m	3 m
DKS 830 FT	3000 mm	300 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6086519	m	3 m
DKS 840 FT	3000 mm	400 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6086659	m	3 m
DKS 850 FT	3000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6086675	m	3 m
DKS 860 FT	3000 mm	600 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6086691	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka FT	RLVL 85 FT	6067816	Kus	10 Kus
Veko s otočnou západkou FT	DRL 100 FT	6051340	m	3 m
Oblouk 45°, bočnice 85 FT	RB 45 810 FT	6036230	Kus	1 Kus
Oblouk 90°, bočnice 85 FT	RB 90 810 FT	6036712	Kus	1 Kus
Vestavný odbočný díl 85 FT	RAA 810 FT	6042231	Kus	1 Kus
Díl T 85 FT	RT 810 FT	6038230	Kus	1 Kus
Křížení 85 FT	RK 810 FT	7027431	Kus	1 Kus
Veko s otočnou západkou DD	DRL 100 DD	6052703	m	3 m
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
90° oblúk FT	RB 90 810 FT	7126127	Kus	1 Kus
