Poznámka: Tento článok už nie je podporovaný. Aktuálny článok nájdete tu: 6087116 / Kabelový žlab IKS 60 FS

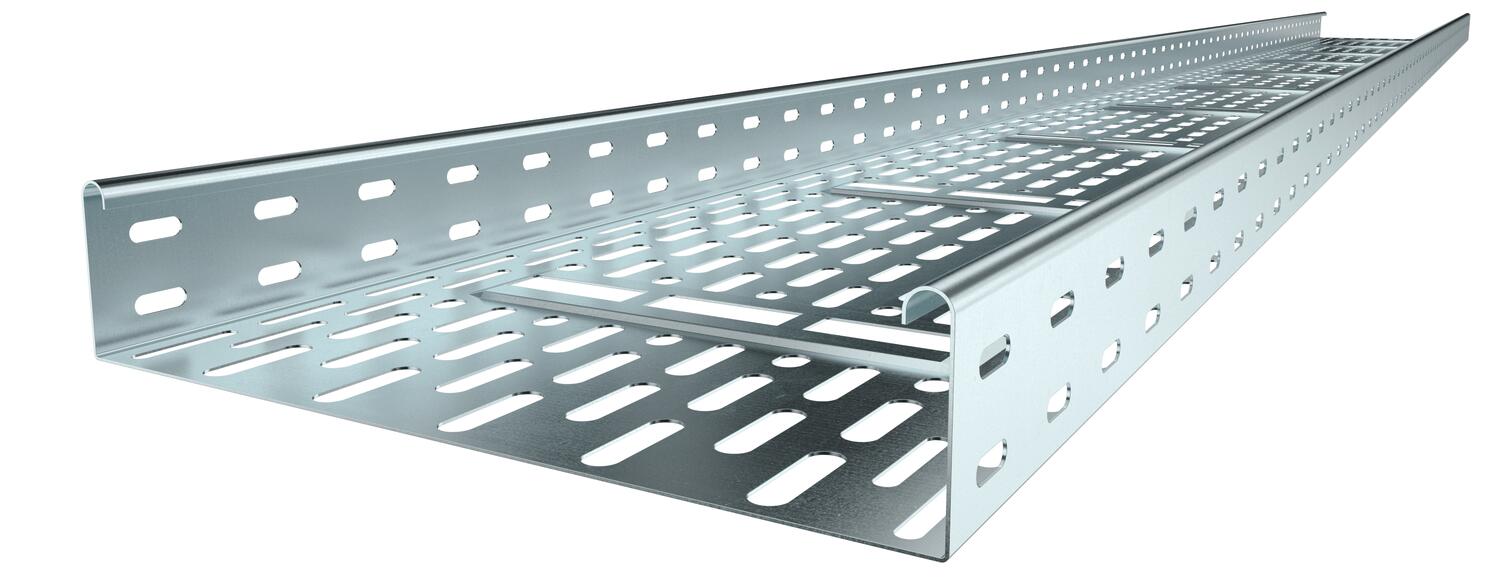

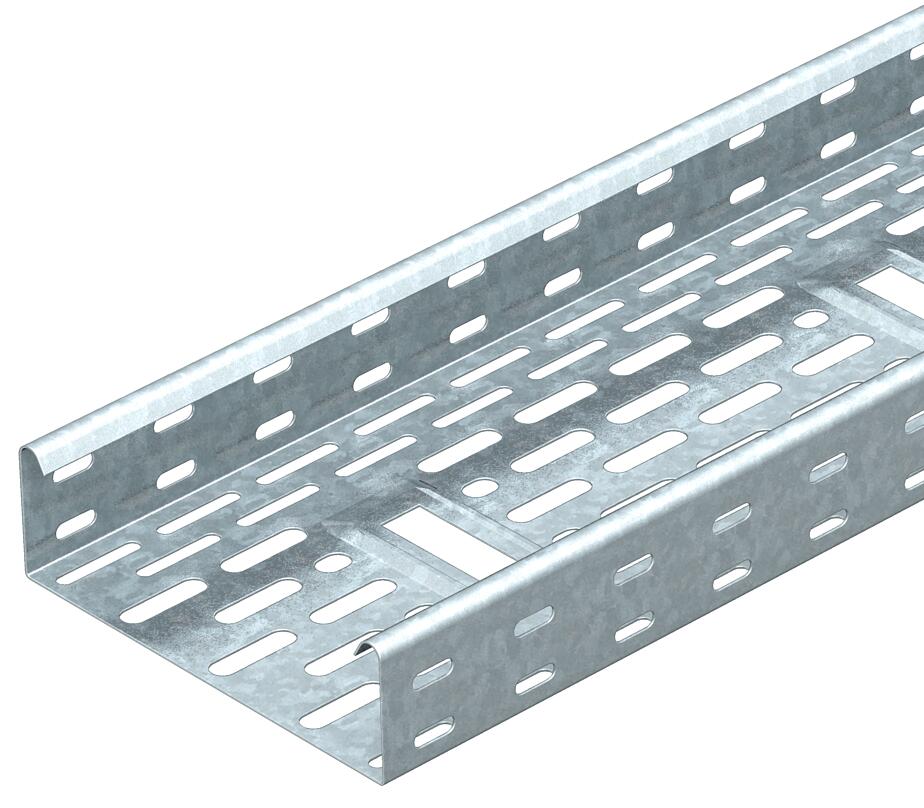

Kabelový žlab DKS 60 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

DKS 60 = systém kabelových žlabů s mnohočetným děrováním s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	4,4318 kg CO₂e / 1 meter
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,04 in
Hrúbka plechu	1 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Použitie samočinného hasiaceho zariadenia	áno
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

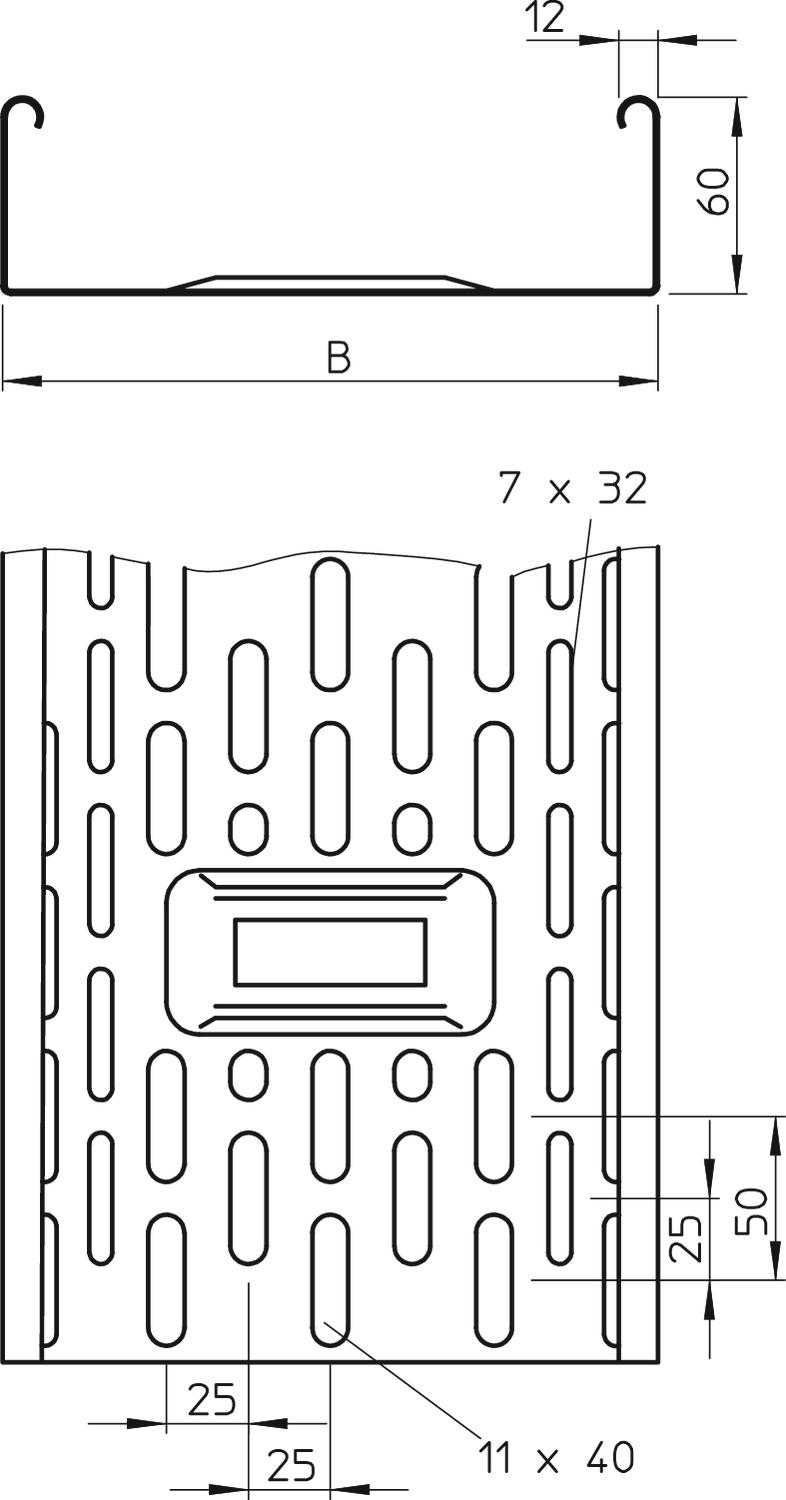

Rozmer	60x100x3000

Rozmer	60 x 100
Rozmer B	100 mm
S horným dielom	nie
Šírka	4 in
Šírka	100 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	5800 mm²
Úžitkový prierez	58 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	2 in
Výška	60 mm
Vzdialenosť podpier 1,5 m	1,75 kN/m
Vzdialenosť podpier 2,0 m	0,95 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Vzdialenosť podpier 3,0 m	0,4 kN/m
Zachovanie funkčnosti	nie

Technické údaje

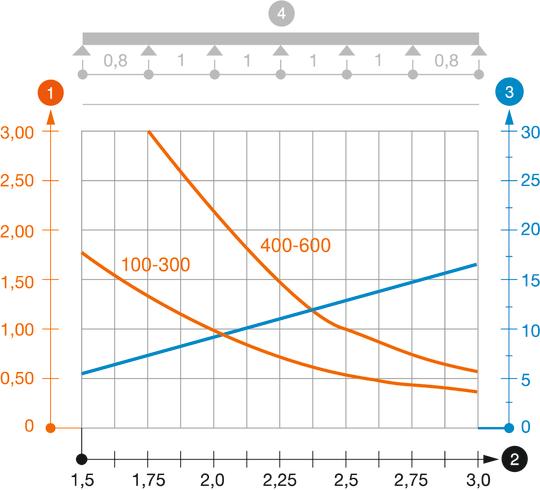

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
DKS 610 FS	3000 mm	100 mm	1 mm	nie	Oceľ	pásovo zinkované	6085016	m	3 m
DKS 620 FS	3000 mm	200 mm	1 mm	nie	Oceľ	pásovo zinkované	6085032	m	3 m
DKS 630 FS	3000 mm	300 mm	1 mm	nie	Oceľ	pásovo zinkované	6085059	m	3 m
DKS 640 FS	3000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6085202	m	3 m
DKS 650 FS	3000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6085229	m	3 m
DKS 660 FS	3000 mm	600 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6085245	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FS	RLVK 60 FS	6067093	Kus	10 Kus
Pozdĺžna spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Lišta miest styku FS	SSLB 100 FS	7070205	Kus	20 Kus
Lišta miest styku DD	SSLB 100 DD	7070306	Kus	20 Kus
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 610 FS	6037100	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus
Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Křížení 60 FT	RK 610 FT	7027411	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Veko s otočnou západkou DD	DRL 100 DD	6052703	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
90° oblúk FS	RB 90 610 FS	6043216	Kus	1 Kus
