Poznámka: Tento článok už nie je podporovaný.

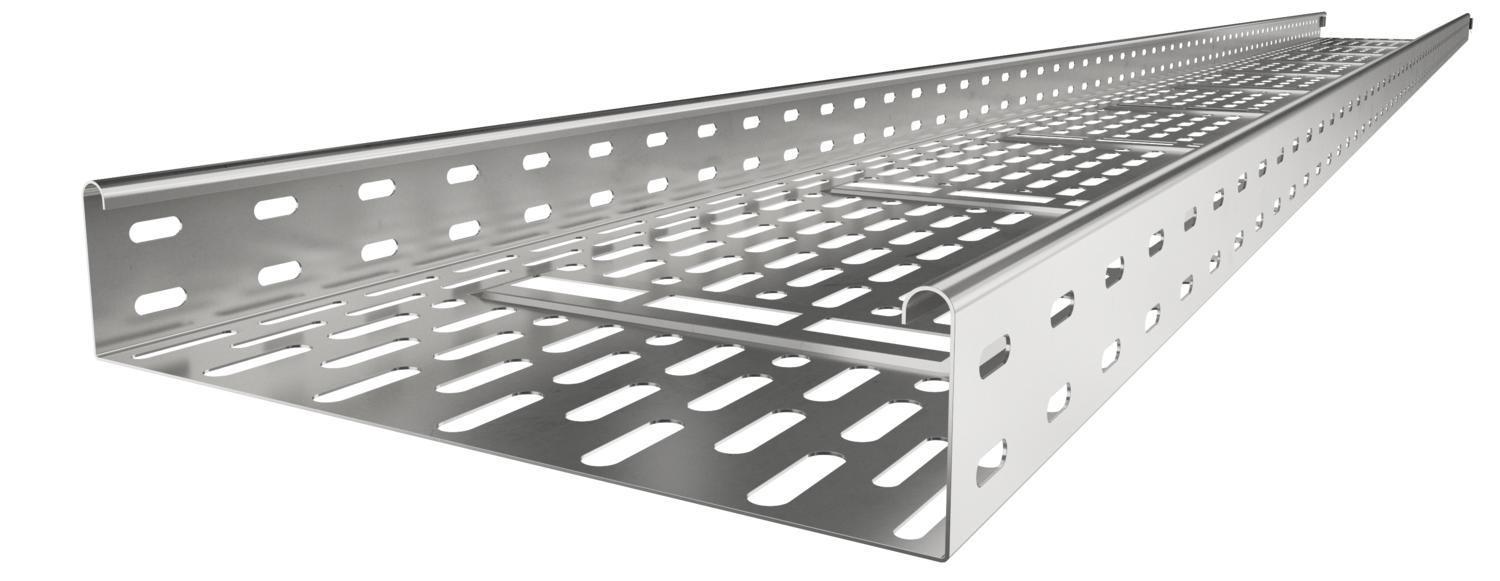

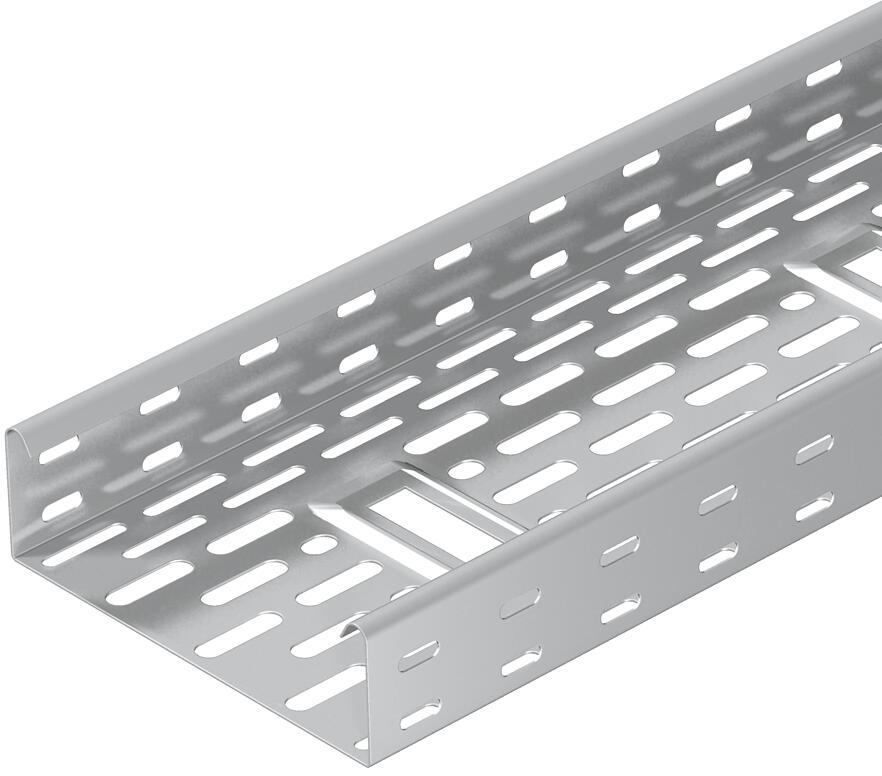

Kabelový žlab DKS 60 A2
Výr. č. 6085636 | EAN 4012196070572
- Popis produktu
-
Popis produktuDKS 60 = systém kabelových žlabů s mnohočetným děrováním s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 13,8096 kg CO₂e / 1 meter Dĺžka 3000 mm Dĺžka 10 ft Druh spojky káblového nosného systému priskrutkované Hrúbka plechu 0,8 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Použitie samočinného hasiaceho zariadenia áno Povrch lesklá, dodatočne upravená Prevedenie spojky bez spojky Rozmer 60x300x3000 Rozmer 60 x 300 Rozmer B 300 mm S horným dielom nie Šírka 12 in Šírka 300 mm Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 178 cm² Úžitkový prierez 17800 mm² Vyhotovenie s veľkým rozpätím nie Výška 2 in Výška 60 mm Vzdialenosť podpier 1,5 m 1 kN/m Vzdialenosť podpier 1,75 m 0,8 kN/m Vzdialenosť podpier 2,0 m 0,5 kN/m Vzdialenosť podpier 2,5 m 0,35 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového žľabu typu DKS 60 VA
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
Schéma zaťaženia pri skúšobnej metóde
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pozdĺžna spojka A2
RLVK 60 A2 6067654 10 Kus
Veko s otočnou západkou A2
DRL 300 A2 6052908 3 m
Deliaca stena 60 A2
TSG 60 A2 6062084 3 m
Lišta miest styku A2
SSLB 300 A2 7070365 20 Kus - Na stiahnutie
-
