Kabelový žebřík SLCS 110, 3 m C30 FT 3000 | 200 | 2 | nie

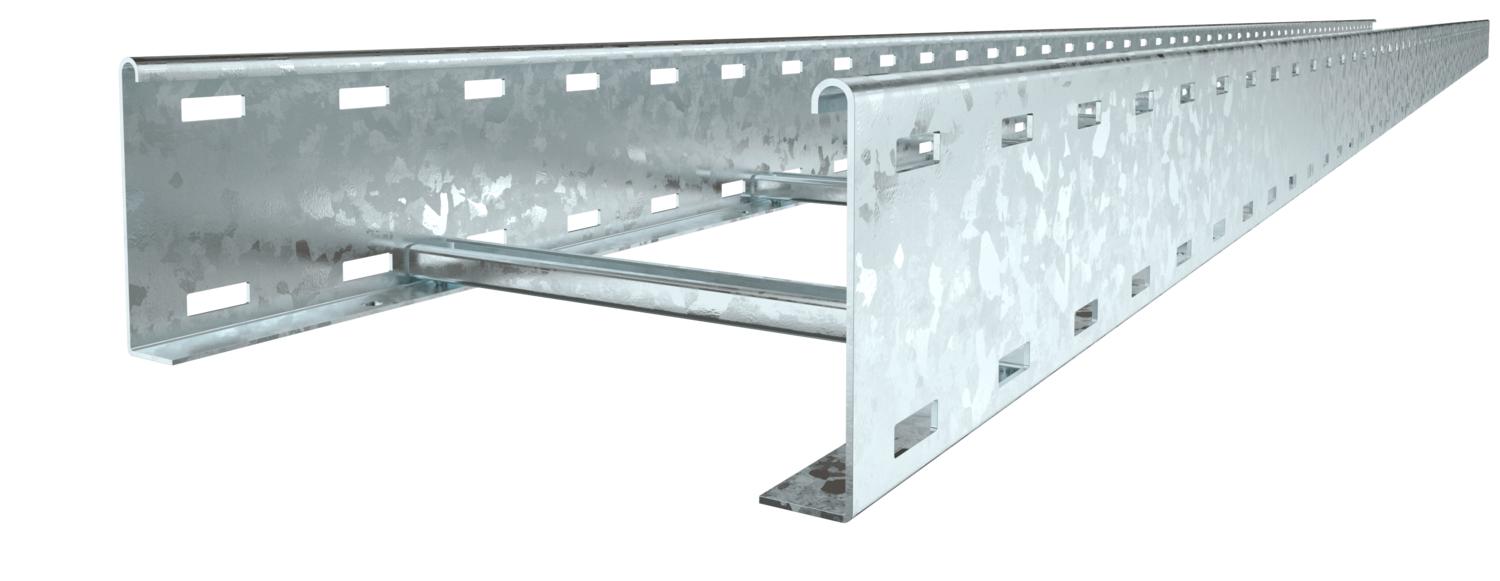

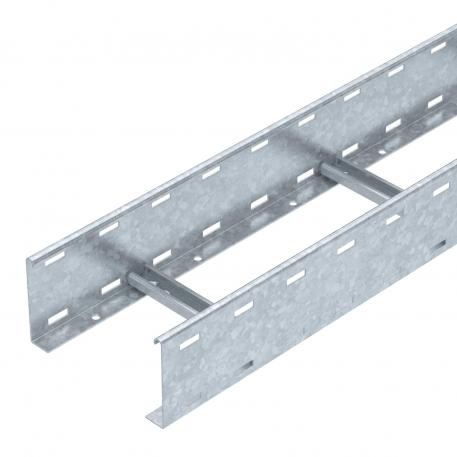

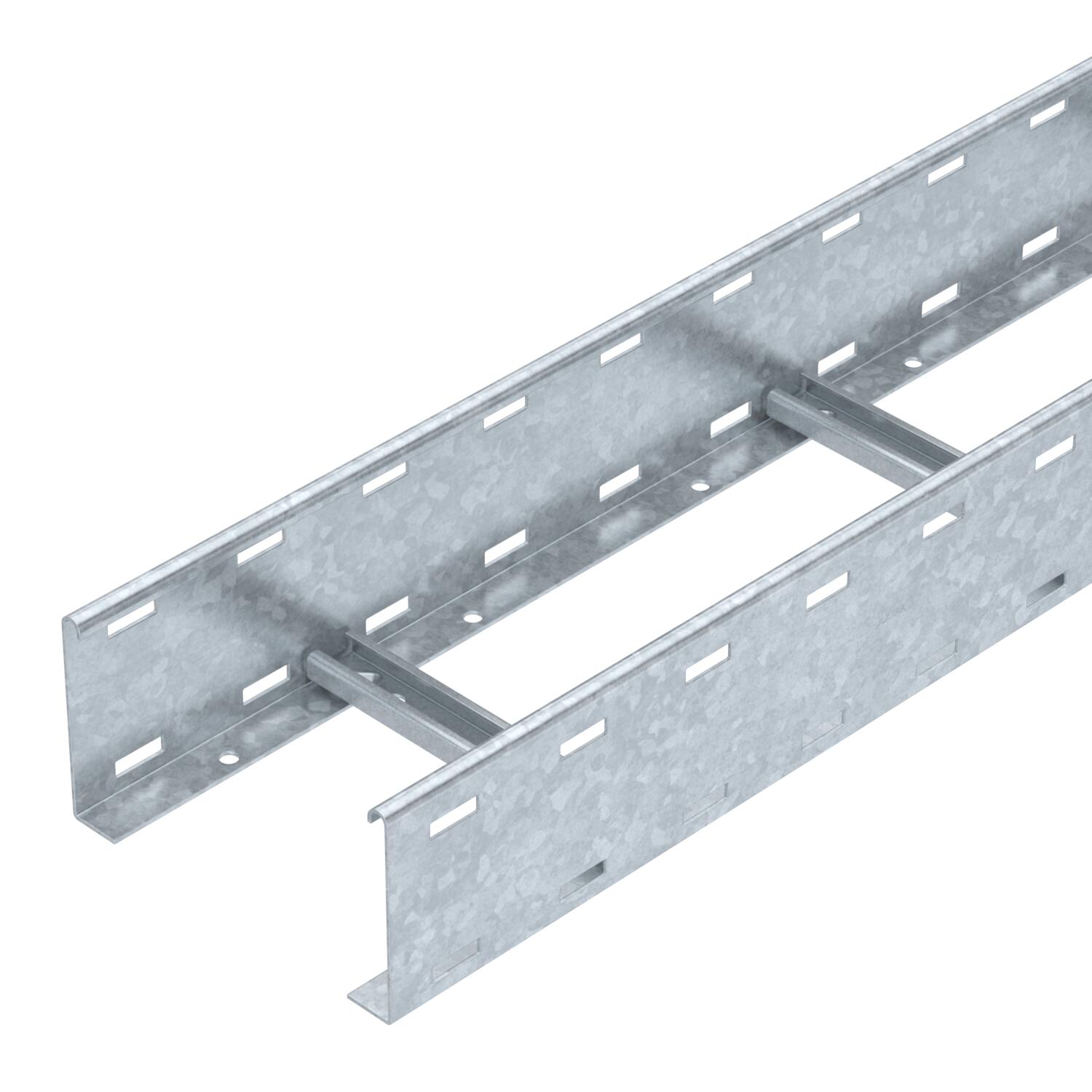

Kabelový žebřík SLCS 110, 3 m C30 FT

Výr. č. 6207302 | EAN 4012196431854

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka bočnice	2 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Kabelový žebřík s výškou bočnice 110 mm s přivařeným, nahoru otevřeným profilem příčky C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	11,4956 kg CO₂e / 1 meter
Dĺžka	3000 mm
Farba	pozinkováno
Hrúbka bočnice	2 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením

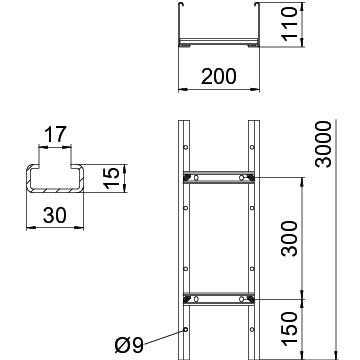

Rozmer	110x200x3000
Rozmer B	200 mm
Rozmer štrbiny priečky	17,00
Šírka	200 mm
Upevnenie priečky	zvárané
Úžitkový prierez	180 cm²

Úžitkový prierez	18000 mm²
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil nedierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Vzdialenosť podpier 2,0 m	4 kN/m
Vzdialenosť podpier 2,5 m	3 kN/m
Vzdialenosť podpier 3,0 m	2,3 kN/m
Vzdialenosť podpier 3,5 m	1,6 kN/m
Vzdialenosť podpier 4,0 m	1 kN/m
Vzdialenosť podpier 4,5 m	0,83 kN/m
Vzdialenosť podpier 5,0 m	0,7 kN/m
Vzdialenosť podpier 6,0 m	0,25 kN/m
Zachovanie funkčnosti	nie

Technické údaje

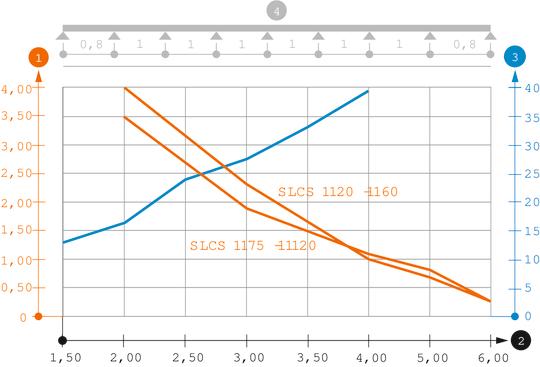

Záťažový diagram káblového rebríka typu SLCS 110

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	nie	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	nie	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	nie	6207306	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	nie	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	nie	6207312	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podélná spojka FT	LVG 110 FT	6216548	Kus	10 Kus
90° oblouk 110 FT	LB 90 1120 R3 FT	6225142	Kus	1 Kus
Veko s otočnou západkou FT	DRL 100 FT	6051340	m	3 m
Deliaca stena 85 DD	TSG 85 DD	6062331	m	3 m
Odbočný plech FT	LAB 20 FT	6220436	Kus	1 Kus
