Poznámka: Tento článok už nie je podporovaný.

Kabelový žebřík s příčkou Z, standardní, hliník

Výr. č. / Typ	7099772 / SLZ 100 ALU

Dĺžka	3000 mm

Šírka	100 mm

Hrúbka bočnice	5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

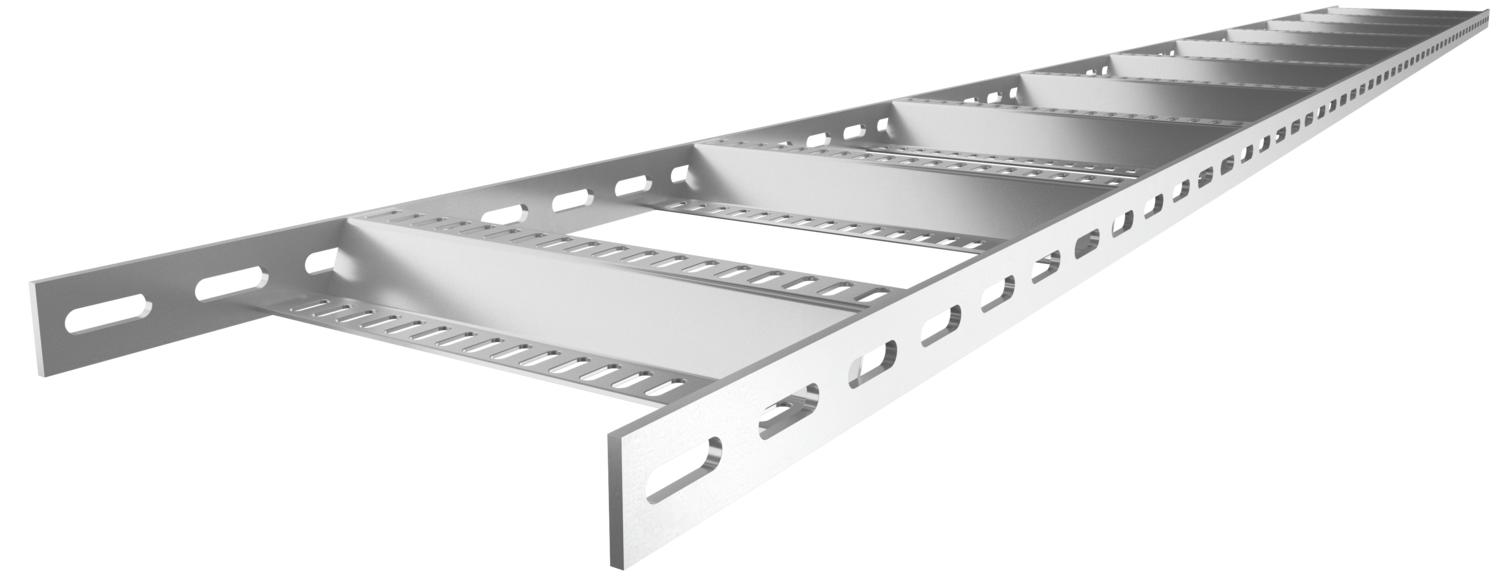

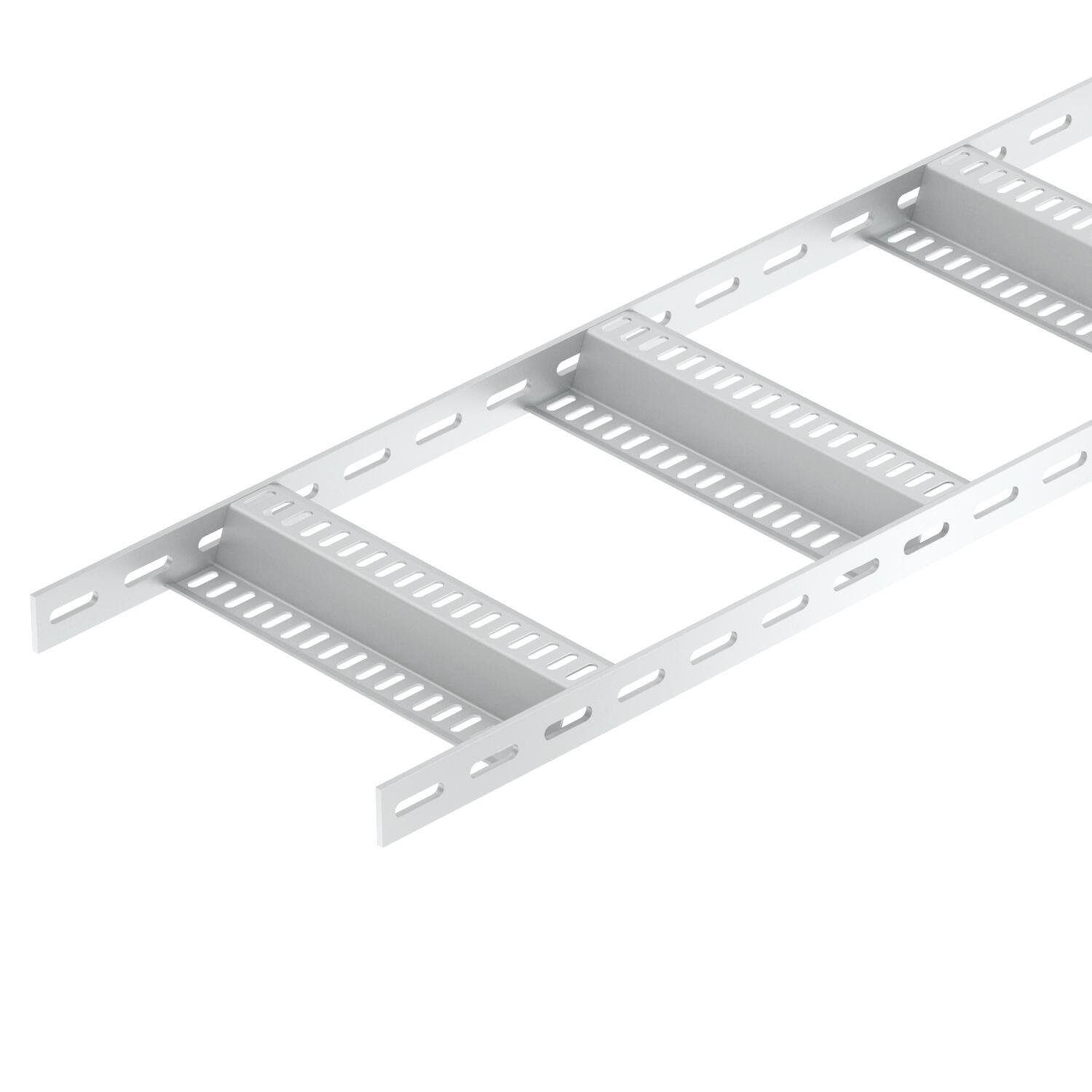

Kabelový žebřík pro stavbu lodí s děrovanou bočnicí o výšce 40 mm, s přivařenými a děrovanými příčkami Z.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	17,1332 kg CO₂e / 1 meter
Dĺžka	3000 mm
Farba	hliníková
Hrúbka bočnice	5 mm
Materiál	Hliník
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	morené

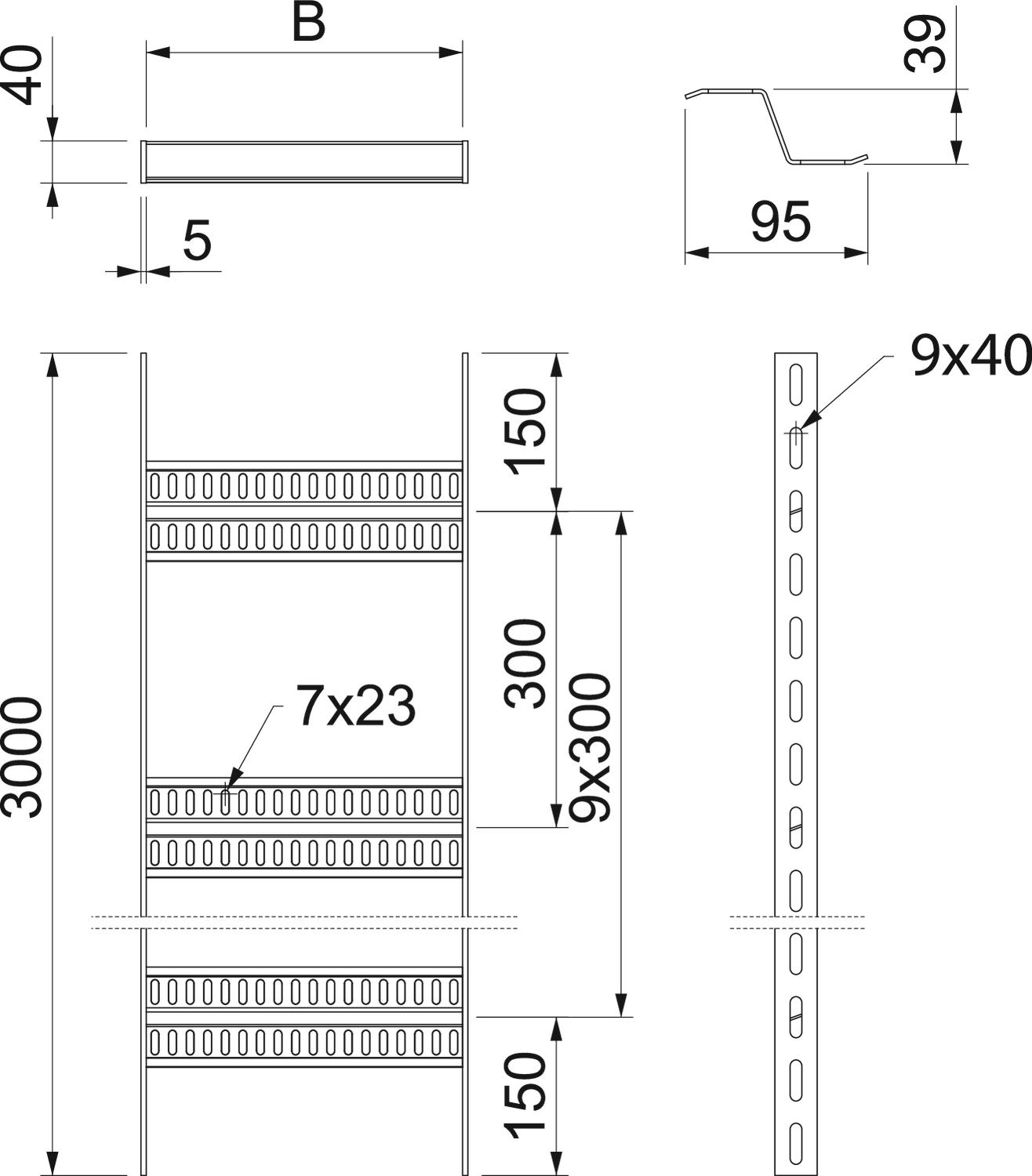

Rozmer	40x110x3000
Rozmer B	110 mm

Šírka	100 mm
Upevnenie priečky	zvárané
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	40 mm
Vzdialenosť podpier 1,5 m	1,4 kN/m
Vzdialenosť podpier 2,0 m	0,65 kN/m
Vzdialenosť podpier 2,5 m	0,35 kN/m
Vzdialenosť podpier 3,0 m	0,2 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
