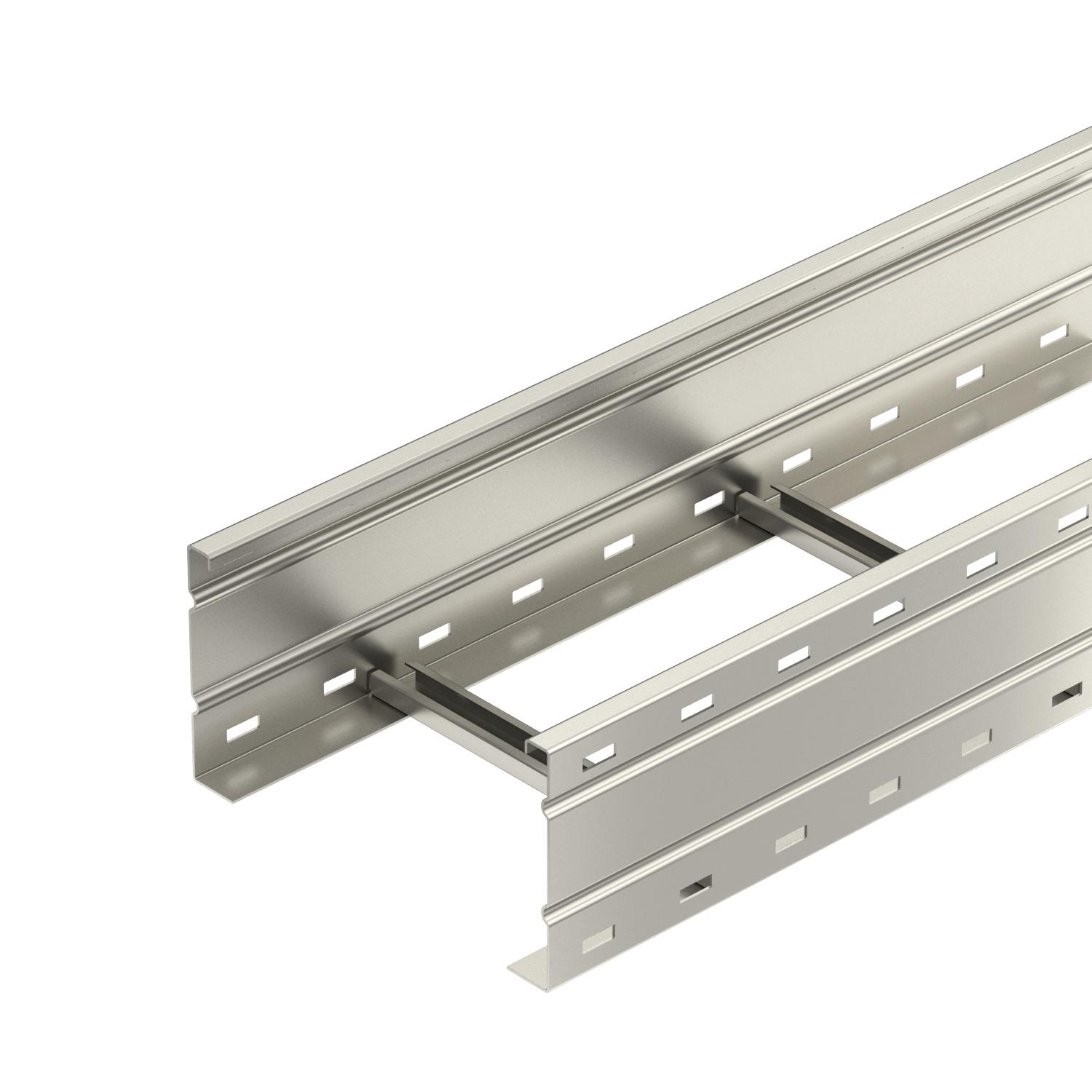

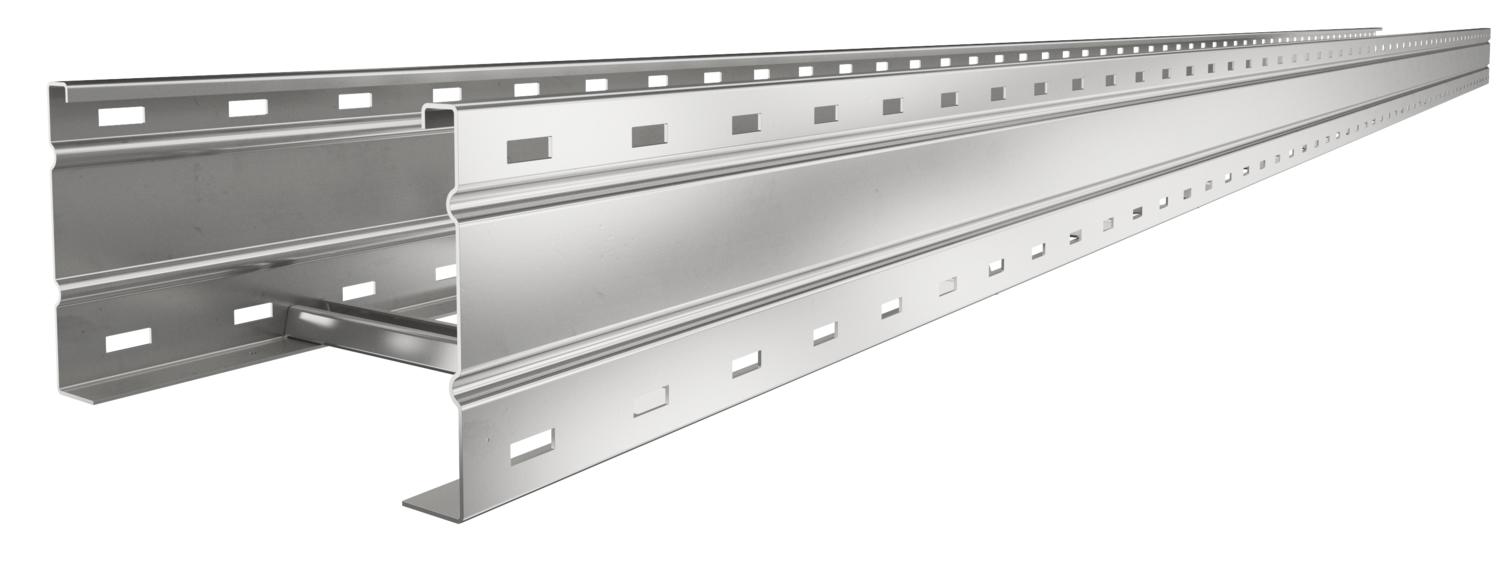

Kabelový žebřík pro velká rozpětí WKLG 160 A4
Výr. č. 6227170 | EAN 4012195909965
- Popis produktu
-
Popis produktuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 160 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 37,7526 kg CO₂e / 1 meter Dĺžka 6000 mm Farba nehrdzavejúca oceľ Hrúbka bočnice 2 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená Rozmer 160x200x6000 Rozmer B 200 mm Rozmer L 6000 mm Rozmer štrbiny priečky 16,50 Šírka 200 mm Úžitkový prierez 282 cm² Úžitkový prierez 28200 mm² Vyhotovenie bočnice Profil (otvorený) Vyhotovenie priečok Profil nedierovaný Vyhotovenie s veľkým rozpätím áno Výška 160 mm Vzdialenosť podpier 3,0 m 2,9 kN/m Vzdialenosť podpier 3,5 m 2,59 kN/m Vzdialenosť podpier 4,0 m 2,3 kN/m Vzdialenosť podpier 4,5 m 2,04 kN/m Vzdialenosť podpier 5,0 m 1,8 kN/m Vzdialenosť podpier 6,0 m 1,4 kN/m Vzdialenosť podpier 7,0 m 1 kN/m Vzdialenosť podpier 8,0 m 0,7 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového rebríka pre veľké rozpätie typu WKLG 160
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Podélné spojky A4
WRVL 160 A4 6227730 2 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Svorka na upevnenie deliacej steny A2
KS KL A2 6062284 30 Kus - Na stiahnutie
-
List technických údajov WKLG 1620 A4 / 6227170 , 0.54MB , pdfEÚ Vyhlásenie o zhode WKLG 1620 A4 / 6227170 , 0.16MB , pdfEnvironmentálna deklarácia produktu (EPD) WKLG 1620 A4 / 6227170 , 1.48MB , pdfVyhlásenie o zhode Spojeného kráľovstva WKLG 1620 A4 / 6227170 , 0.09MB , pdfNávod na montáž Wide span cable ladders , 11.33MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
