Kabelový žebřík pro velká rozpětí WKLG 110 FS
Výr. č. 6311012 | EAN 4012196883097
- Popis produktu
-

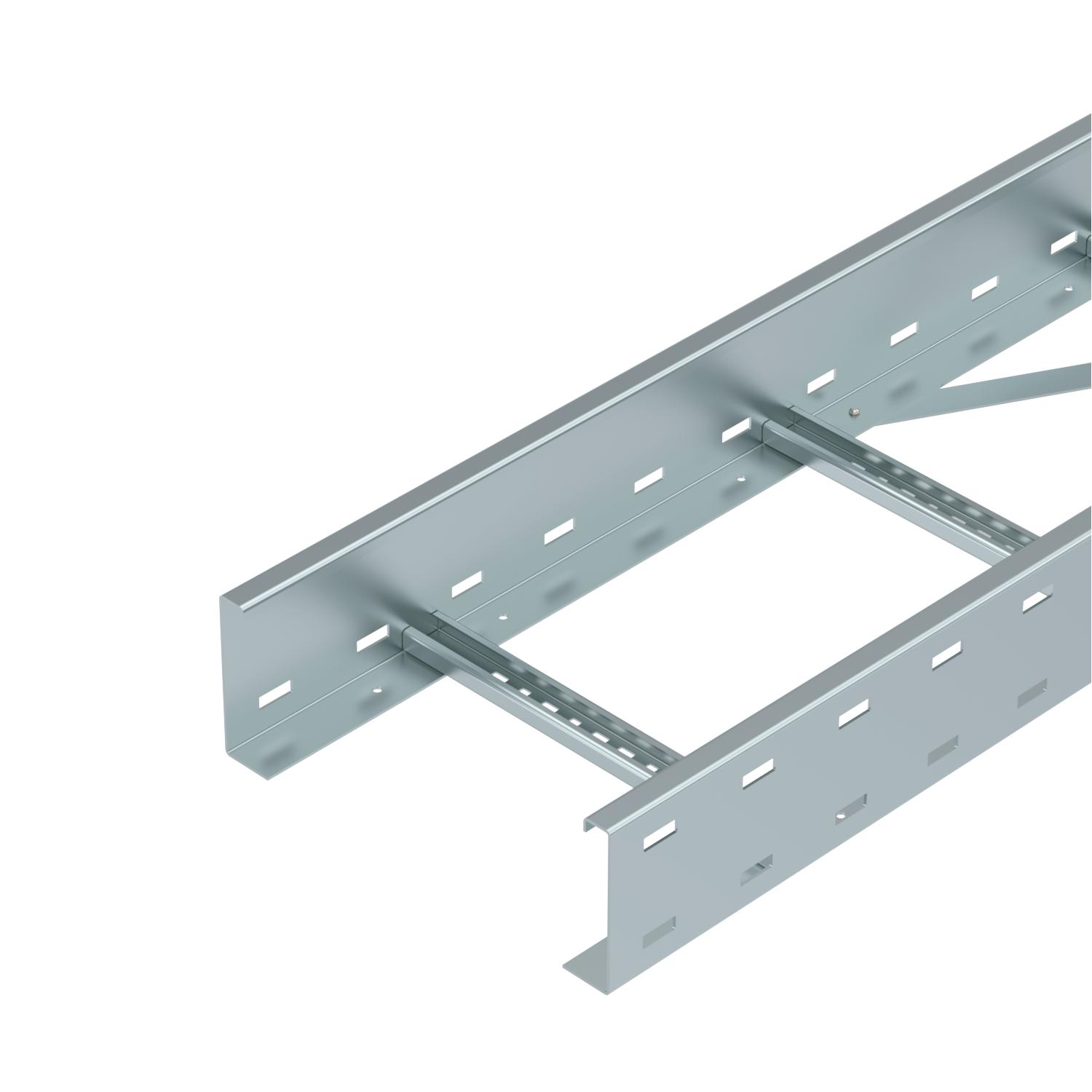

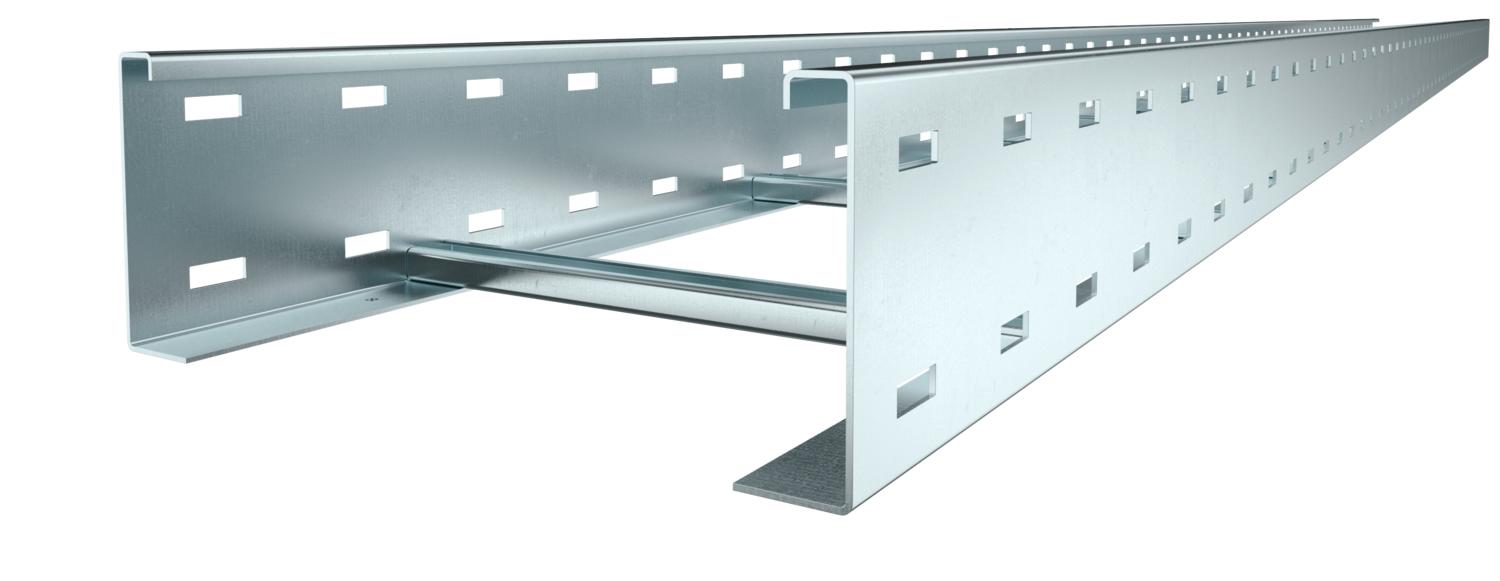

Popis produktuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje

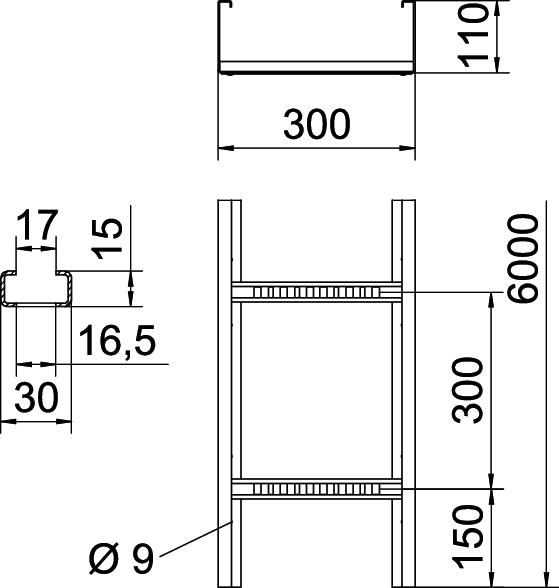

Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 14,5407 kg CO₂e / 1 meter Dĺžka 6000 mm Farba pozinkováno Hrúbka bočnice 2 mm Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované Rozmer 110 x 300 Rozmer 110x300x6000 Rozmer B 300 mm Rozmer L 6000 mm Rozmer štrbiny priečky 17,00 Šírka 300 mm Úžitkový prierez 281 cm² Úžitkový prierez 28100 mm² Vyhotovenie bočnice Profil (otvorený) Vyhotovenie priečok Profil dierovaný Vyhotovenie s veľkým rozpätím áno Výška 110 mm Vzdialenosť podpier 3,0 m 2,5 kN/m Vzdialenosť podpier 3,5 m 1,98 kN/m Vzdialenosť podpier 4,0 m 1,6 kN/m Vzdialenosť podpier 4,5 m 1,31 kN/m Vzdialenosť podpier 5,0 m 1,1 kN/m Vzdialenosť podpier 6,0 m 0,8 kN/m Vzdialenosť podpier 7,0 m 0,4 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového rebríka pre veľké rozpätie typu WKLG 110
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Podélné spojky FS
WRVL 110 FS 6091164 2 Kus
90° oblouk 110 FS
WLB 90 113 FS 6312349 1 Kus
Víko s otočnou západkou, FS
WDRL 1116 30 FS 6227430 3 m
Deliaca stena 85 FS
TSG 85 FS 6062114 3 m Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Svorka na upevnenie deliacej steny A2
KS KL A2 6062284 30 Kus - Na stiahnutie
-
