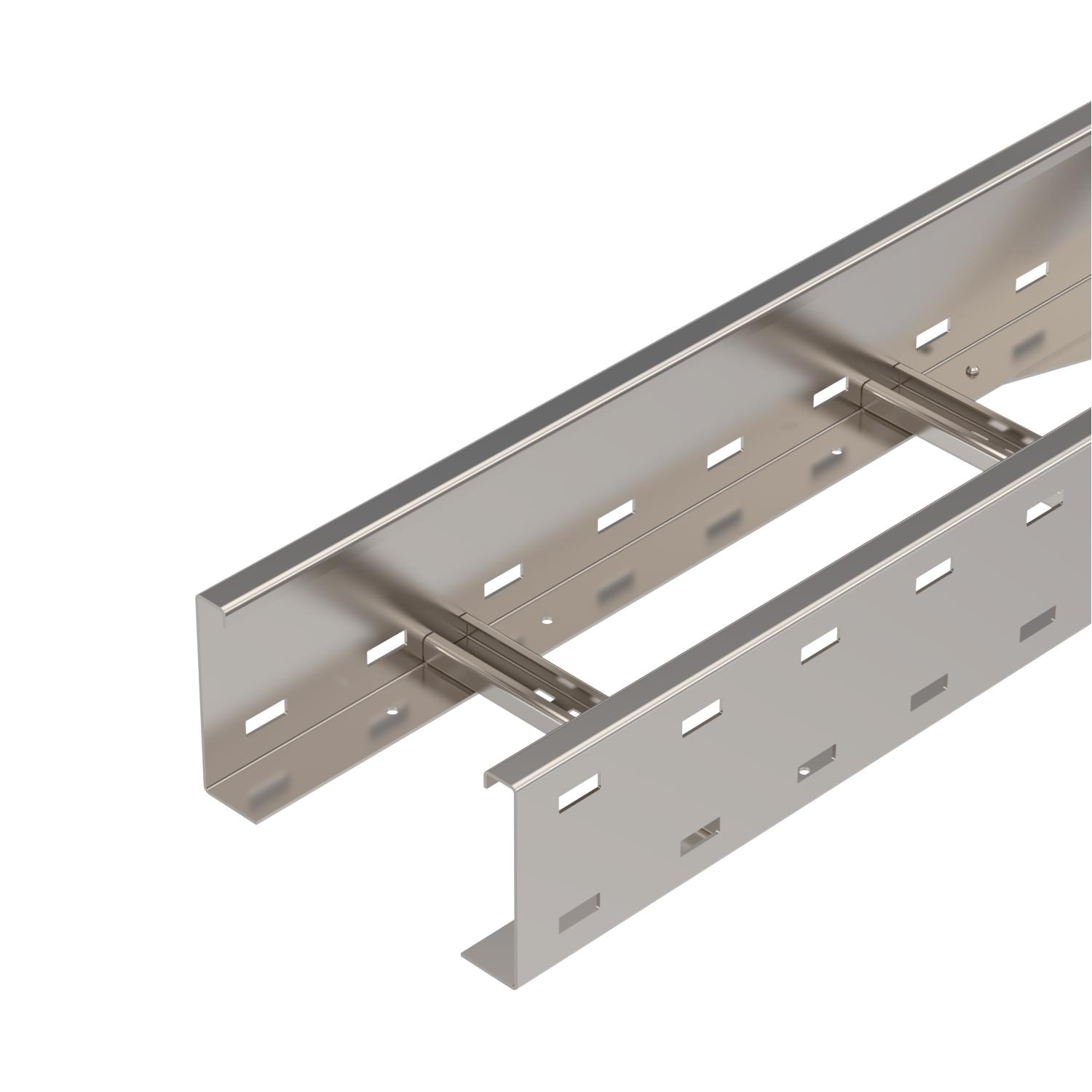

Kabelový žebřík pro velká rozpětí WKLG 110 A4
Výr. č. 6311225 | EAN 4012195403128
- Popis produktu
-
Popis produktuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje

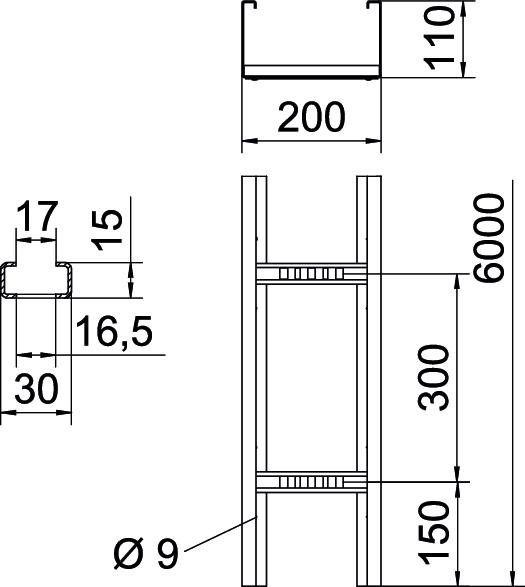

Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 29,0225 kg CO₂e / 1 meter Dĺžka 6000 mm Farba nehrdzavejúca oceľ Hrúbka bočnice 2 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená Rozmer 110x200x6000 Rozmer 110 x 200 Rozmer B 200 mm Rozmer L 6000 mm Rozmer štrbiny priečky 17,00 Šírka 200 mm Úžitkový prierez 186 cm² Úžitkový prierez 18600 mm² Vyhotovenie bočnice Profil (otvorený) Vyhotovenie priečok Profil dierovaný Vyhotovenie s veľkým rozpätím áno Výška 110 mm Vzdialenosť podpier 3,0 m 2,3 kN/m Vzdialenosť podpier 3,5 m 1,9 kN/m Vzdialenosť podpier 4,0 m 1,6 kN/m Vzdialenosť podpier 4,5 m 1,33 kN/m Vzdialenosť podpier 5,0 m 1,1 kN/m Vzdialenosť podpier 6,0 m 0,8 kN/m Vzdialenosť podpier 7,0 m 0,4 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového rebríka pre veľké rozpätie typu WKLG 110
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Podélné spojky A4
WRVL 110 A4 6091234 2 Kus
90° oblouk 110 A4
WLB 90 112 A4 6312550 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Svorka na upevnenie deliacej steny A2
KS KL A2 6062284 30 Kus - Na stiahnutie
-
