Kabelový žebřík LG 60, 6 m VS FT

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

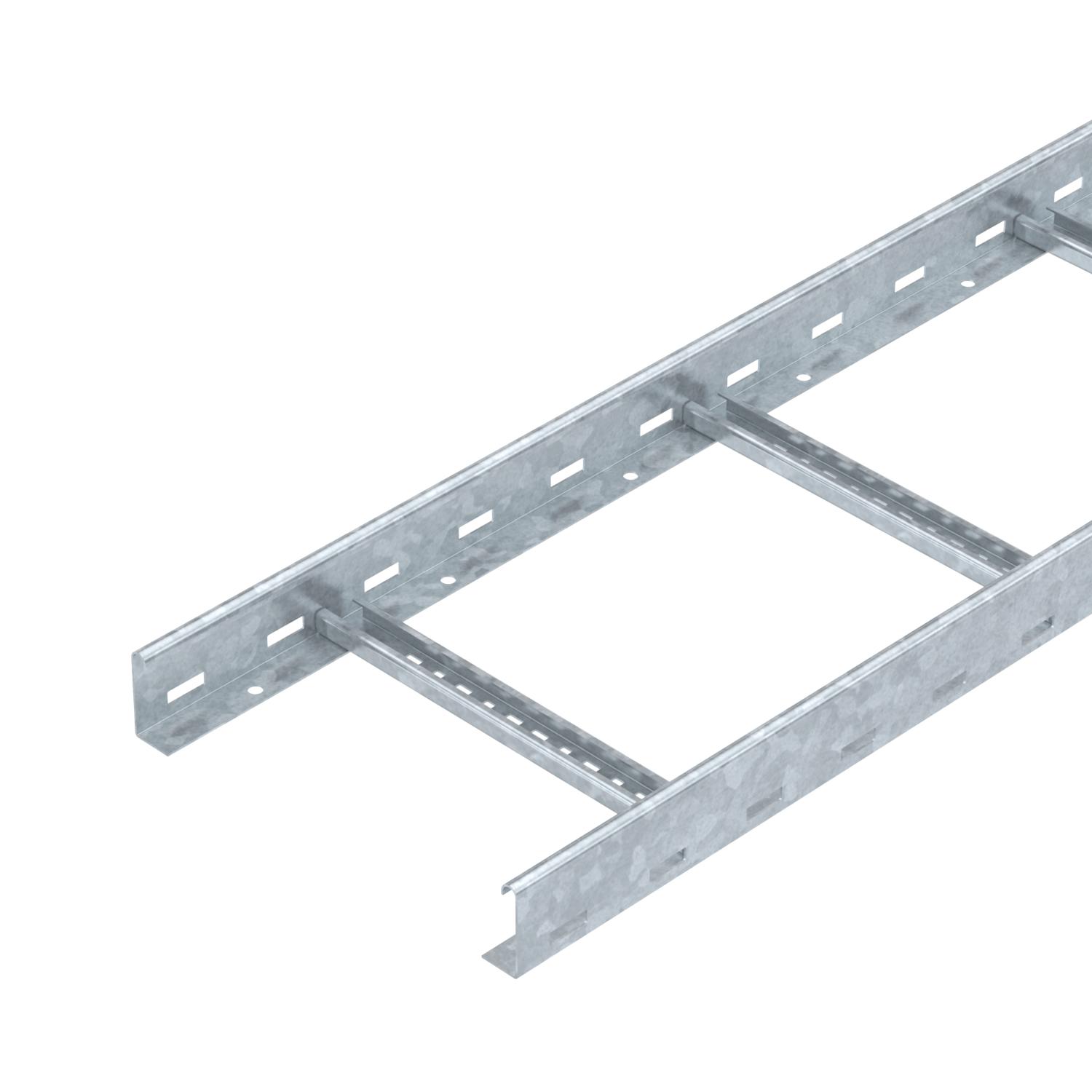

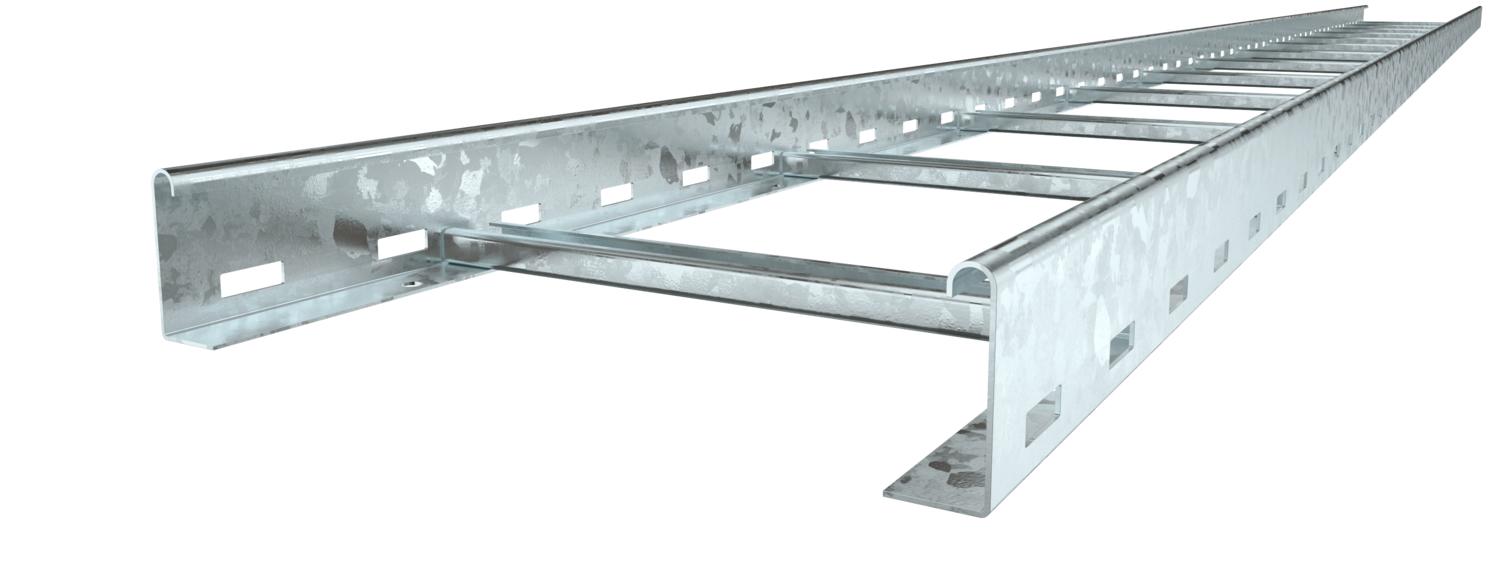

Kabelový žebřík s výškou bočnice 60 mm se přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	6,8526 kg CO₂e / 1 meter
Dĺžka	6000 mm
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením
Protipožiarna ochrana	Zachovanie funkčnosti normovaná nosná konštrukcia

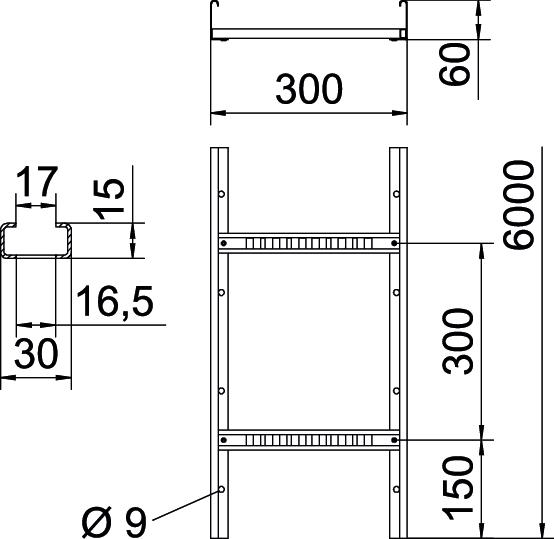

Rozmer	60x300x6000
Rozmer	60x300x6000
Rozmer B	300 mm
Rozmer štrbiny priečky	16,50
Šírka	300 mm

Upevnenie priečky	nitované slepými nitmi
Úžitkový prierez	148 cm²
Úžitkový prierez	14800 mm²
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	3,1 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	1,1 kN/m
Vzdialenosť podpier 3,5 m	0,75 kN/m
Vzdialenosť podpier 4,0 m	0,45 kN/m
Zachovanie funkčnosti	áno

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	áno	Oceľ	žiarovo zinkované ponorením	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6208661	m	6 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou FT	DRL 300 FT	6051383	m	3 m

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Svorka na upevnenie deliacej steny A2	KS KL A2	6062284	Kus	30 Kus
Deliaca stena 45 DD	TSG 45 DD	6062321	m	3 m
Podélná spojka FT	LVG 60 FT	6208843	Kus	10 Kus
Odbočný plech FT	LAB 30 FT	6220444	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
