Kabelový žebřík LG 60, 6 m VS A4

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

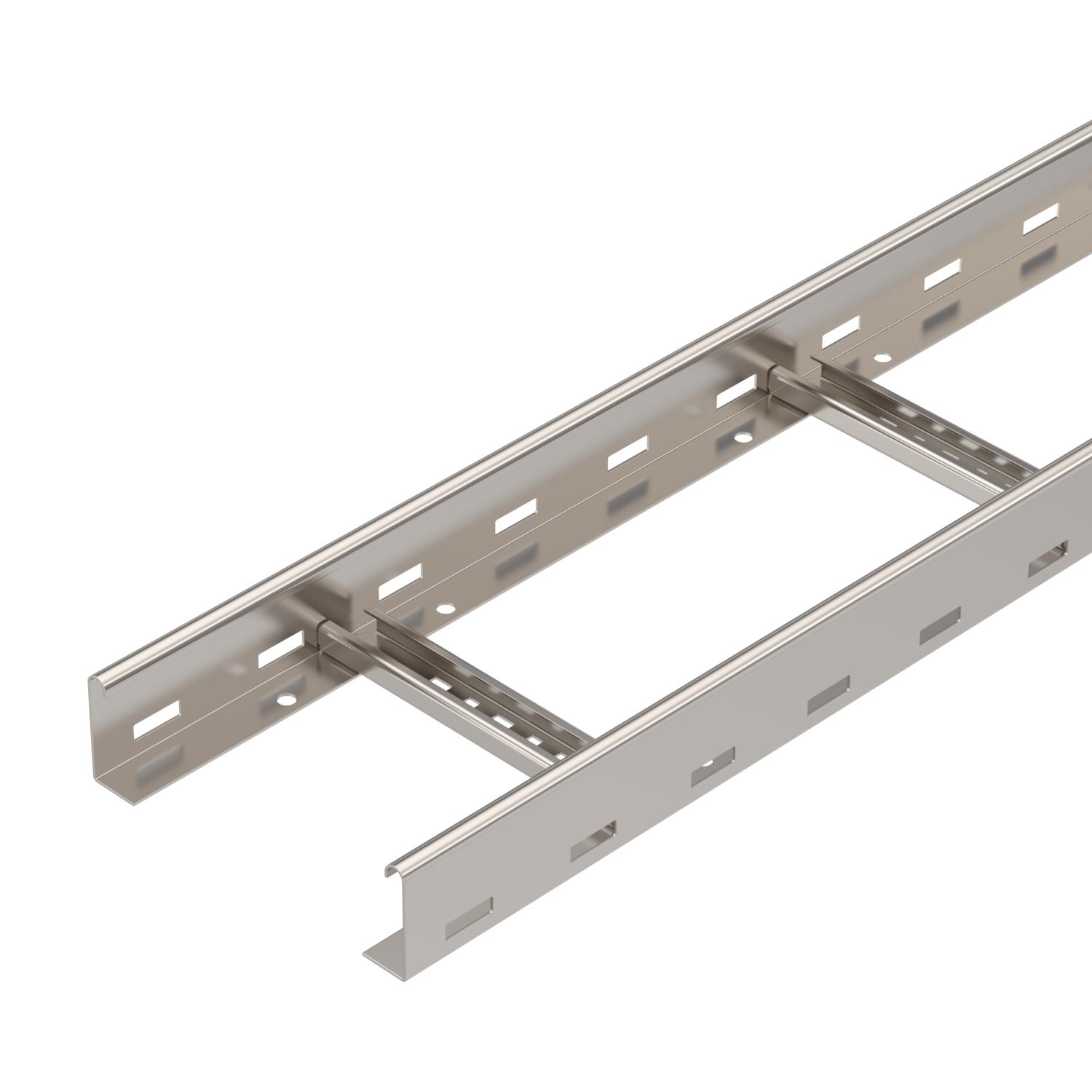

Kabelový žebřík s výškou bočnice 60 mm s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	14,0313 kg CO₂e / 1 meter
Dĺžka	6000 mm
Farba	nehrdzavejúca oceľ
Hrúbka bočnice	1,5 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	lesklá, dodatočne upravená

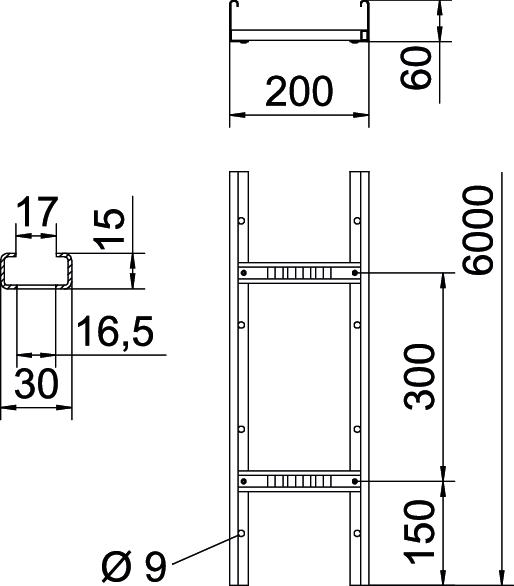

Rozmer	60x200x6000
Rozmer	60x200x6000
Rozmer B	200 mm
Rozmer štrbiny priečky	16,50
Šírka	200 mm

Upevnenie priečky	nitované slepými nitmi
Úžitkový prierez	9800 mm²
Úžitkový prierez	98 cm²
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	3,1 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	1,1 kN/m
Vzdialenosť podpier 3,5 m	0,75 kN/m
Vzdialenosť podpier 4,0 m	0,45 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LG 620 VS6 A4	6000 mm	200 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6101200	m	6 m
LG 630 VS6 A4	6000 mm	300 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6101208	m	6 m
LG 640 VS6 A4	6000 mm	400 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6101216	m	6 m
LG 650 VS6 A4	6000 mm	500 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6101223	m	6 m
LG 660 VS6 A4	6000 mm	600 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6101232	m	6 m
