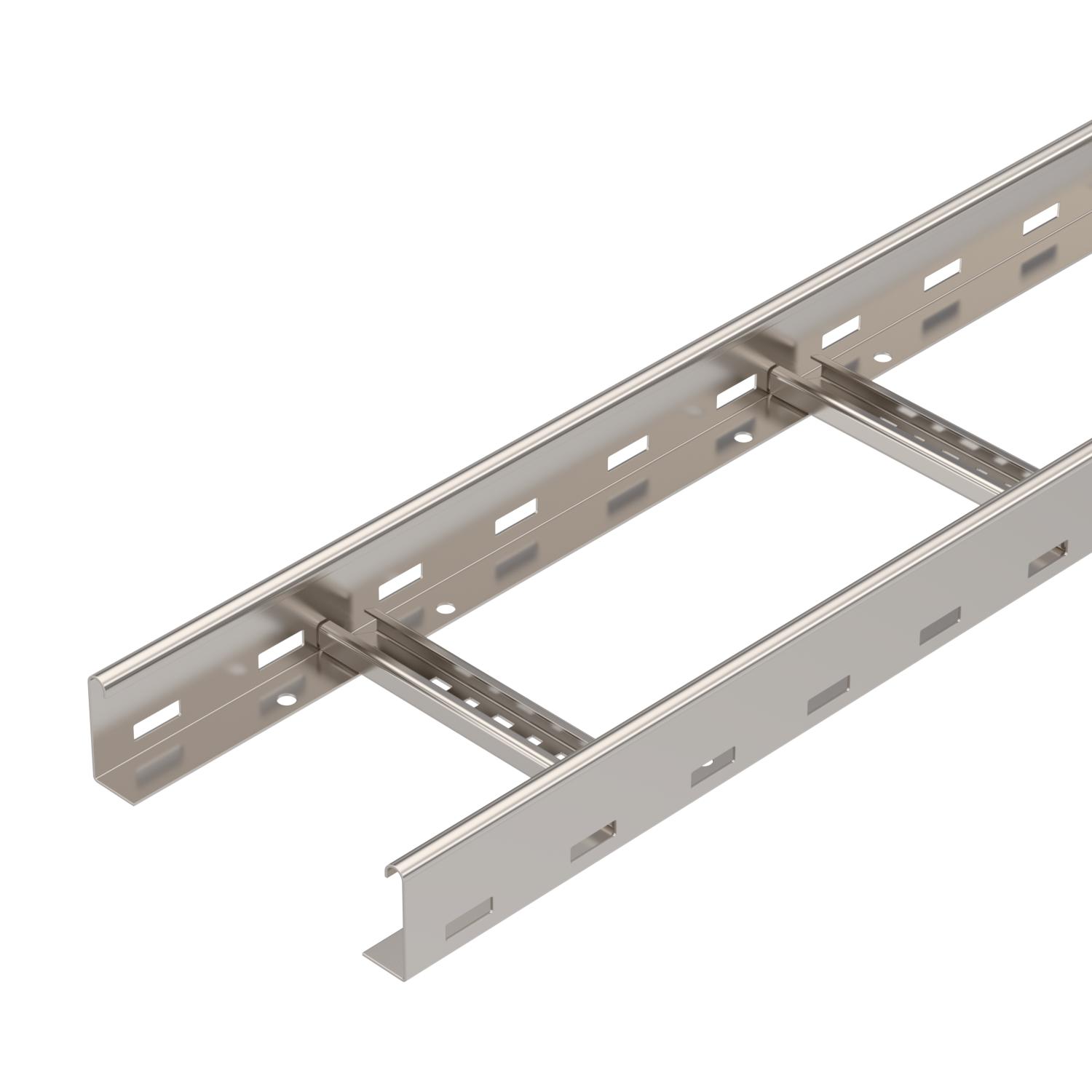

Kabelový žebřík LG 60, 6 m VS A2

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

Kabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	13,9982 kg CO₂e / 1 meter
Dĺžka	6000 mm
Farba	nehrdzavejúca oceľ
Hrúbka bočnice	1,5 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	lesklá, dodatočne upravená

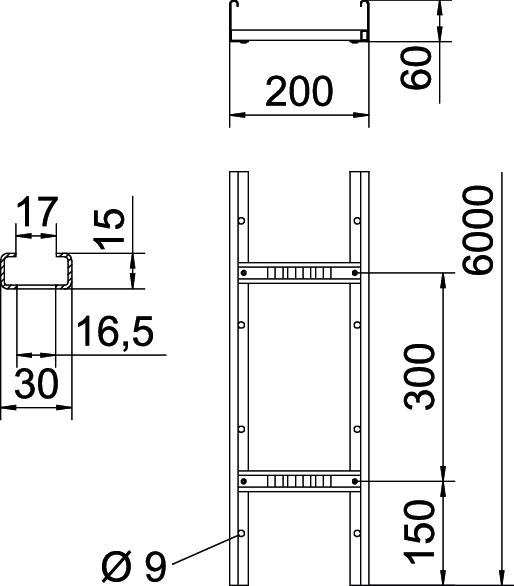

Rozmer	60x200x6000
Rozmer	60x200x6000
Rozmer B	200 mm
Rozmer štrbiny priečky	16,50
Šírka	200 mm

Upevnenie priečky	nitované slepými nitmi
Úžitkový prierez	9800 mm²
Úžitkový prierez	98 cm²
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	3,1 kN/m
Vzdialenosť podpier 2,0 m	2,25 kN/m
Vzdialenosť podpier 2,5 m	1,5 kN/m
Vzdialenosť podpier 3,0 m	1,1 kN/m
Vzdialenosť podpier 3,5 m	0,75 kN/m
Vzdialenosť podpier 4,0 m	0,45 kN/m
Zachovanie funkčnosti	nie

Technické údaje

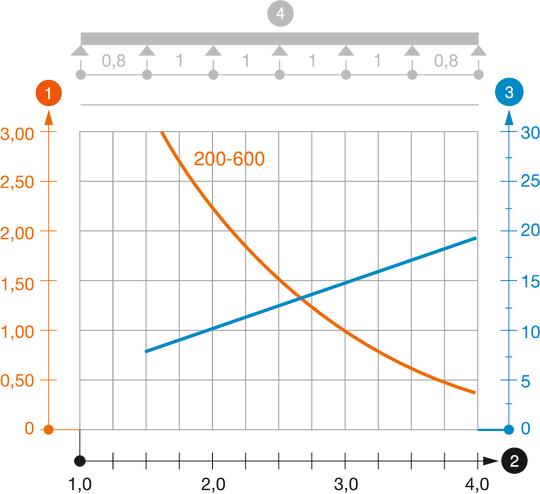

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6208700	m	6 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6208703	m	6 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6208706	m	6 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6208709	m	6 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	nie	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6208712	m	6 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Veko s otočnou západkou A2	DRL 200 A2	6052894	m	3 m
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

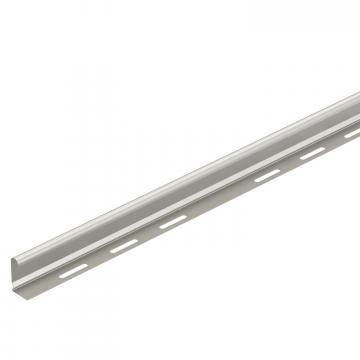

Deliaca stena 45 A2	TSG 45 A2	6062025	m	3 m
Svorka na upevnenie deliacej steny A2	KS KL A2	6062284	Kus	30 Kus

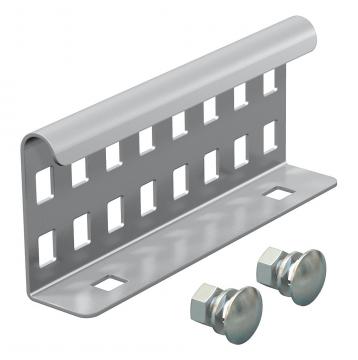

Podélná spojka A2	LVG 60 A2	6208846	Kus	10 Kus

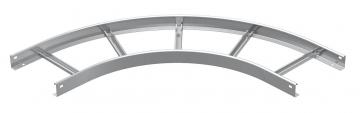

90° oblouk VS 60 A2	LBI 90 620 VS A2	7160046	Kus	1 Kus
