Kabelový žebřík LG 60, 3 m VS FT
Výr. č. 6208566 | EAN 4012195434160
- Popis produktu
-

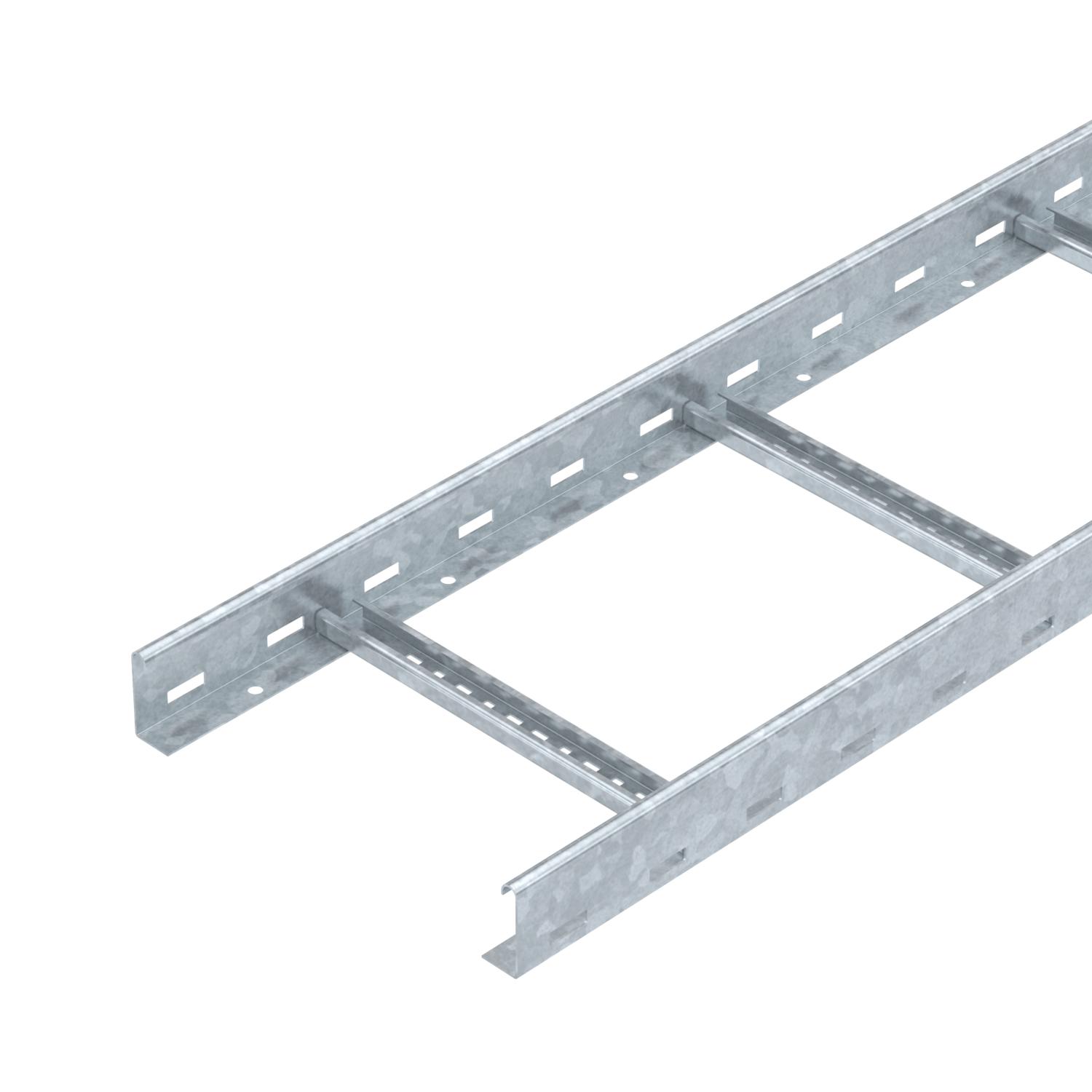

Popis produktuKabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Jiné šířky jsou k dispozici na dotaz.
-
- Technické údaje
-
Technické údaje

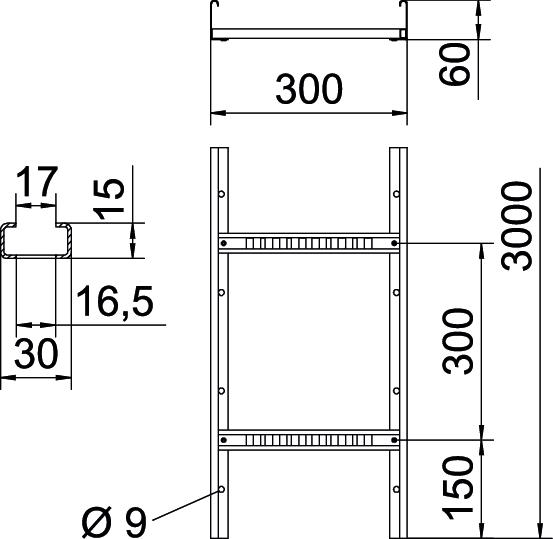

Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 6,9322 kg CO₂e / 1 meter Dĺžka 3000 mm Farba pozinkováno Hrúbka bočnice 1,5 mm Materiál Oceľ Nehrdzavejúca oceľ, morená nie Odstup priečok 300 mm Povrch žiarovo zinkované ponorením Protipožiarna ochrana Zachovanie funkčnosti normovaná nosná konštrukcia Rozmer 60x300x3000 Rozmer B 300 mm Rozmer štrbiny priečky 16,50 Šírka 300 mm Upevnenie priečky nitované slepými nitmi Úžitkový prierez 14800 mm² Úžitkový prierez 148 cm² Vyhotovenie bočnice plochý profil Vyhotovenie priečok Profil dierovaný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Vzdialenosť podpier 1,5 m 3,1 kN/m Vzdialenosť podpier 2,0 m 2,25 kN/m Vzdialenosť podpier 2,5 m 1,5 kN/m Vzdialenosť podpier 3,0 m 1,1 kN/m Vzdialenosť podpier 3,5 m 0,75 kN/m Vzdialenosť podpier 4,0 m 0,45 kN/m Zachovanie funkčnosti áno Technické údaje
Záťažový diagram káblového rebríka typu LG 60 VS
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou FT
DRL 300 FT 6051383 3 m Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Svorka na upevnenie deliacej steny A2
KS KL A2 6062284 30 Kus
Deliaca stena 45 DD
TSG 45 DD 6062321 3 m
Podélná spojka FT
LVG 60 FT 6208843 10 Kus
Odbočný plech FT
LAB 30 FT 6220444 1 Kus
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár - Na stiahnutie
-
