Kabelový žebřík LG 60, 3 m VS FT
Výr. č. 6208562 | EAN 4012195434153
- Popis produktu
-

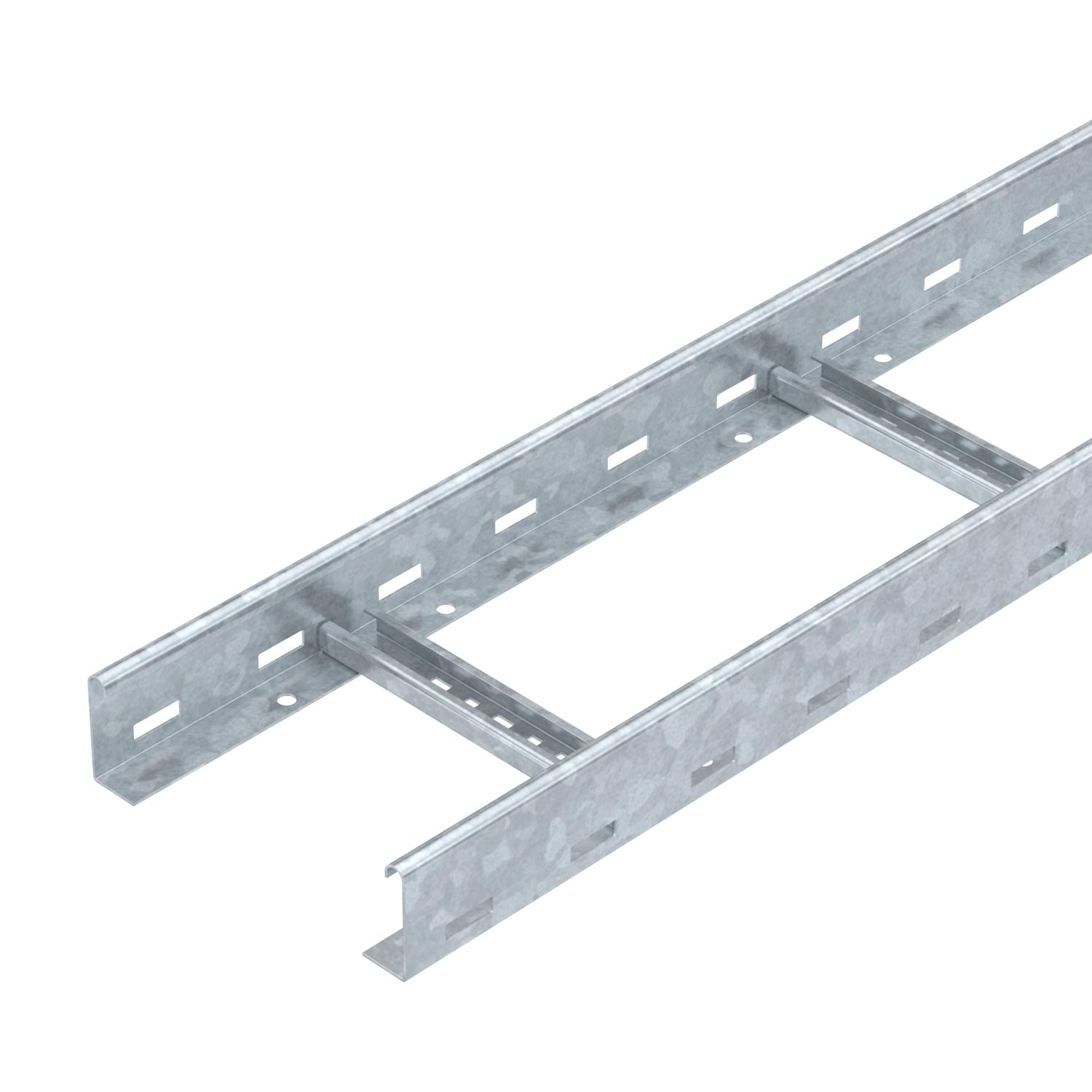

Popis produktuKabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Jiné šířky jsou k dispozici na dotaz.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 6,4087 kg CO₂e / 1 meter Dĺžka 3000 mm Farba pozinkováno Hrúbka bočnice 1,5 mm Materiál Oceľ Nehrdzavejúca oceľ, morená nie Odstup priečok 300 mm Povrch žiarovo zinkované ponorením Protipožiarna ochrana Zachovanie funkčnosti normovaná nosná konštrukcia Rozmer 60x200x3000 Rozmer B 200 mm Rozmer štrbiny priečky 16,50 Šírka 200 mm Upevnenie priečky nitované slepými nitmi Úžitkový prierez 9800 mm² Úžitkový prierez 98 cm² Vyhotovenie bočnice plochý profil Vyhotovenie priečok Profil dierovaný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Vzdialenosť podpier 1,5 m 3,1 kN/m Vzdialenosť podpier 2,0 m 2,25 kN/m Vzdialenosť podpier 2,5 m 1,5 kN/m Vzdialenosť podpier 3,0 m 1,1 kN/m Vzdialenosť podpier 3,5 m 0,75 kN/m Vzdialenosť podpier 4,0 m 0,45 kN/m Zachovanie funkčnosti áno Technické údaje
Záťažový diagram káblového rebríka typu LG 60 VS
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Veko s otočnou západkou FT
DRL 200 FT 6051367 3 m Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Svorka na upevnenie deliacej steny A2
KS KL A2 6062284 30 Kus
Deliaca stena 45 DD
TSG 45 DD 6062321 3 m
Podélná spojka FT
LVG 60 FT 6208843 10 Kus
Odbočný plech FT
LAB 20 FT 6220436 1 Kus
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár
Multifunkční spojka FT
LMFV 620 FT 6225730 1 Kus - Na stiahnutie
-
