Poznámka: Tento článok už nie je podporovaný.

Kabelový žebřík LG 45, 3 m FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka bočnice	1,25 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

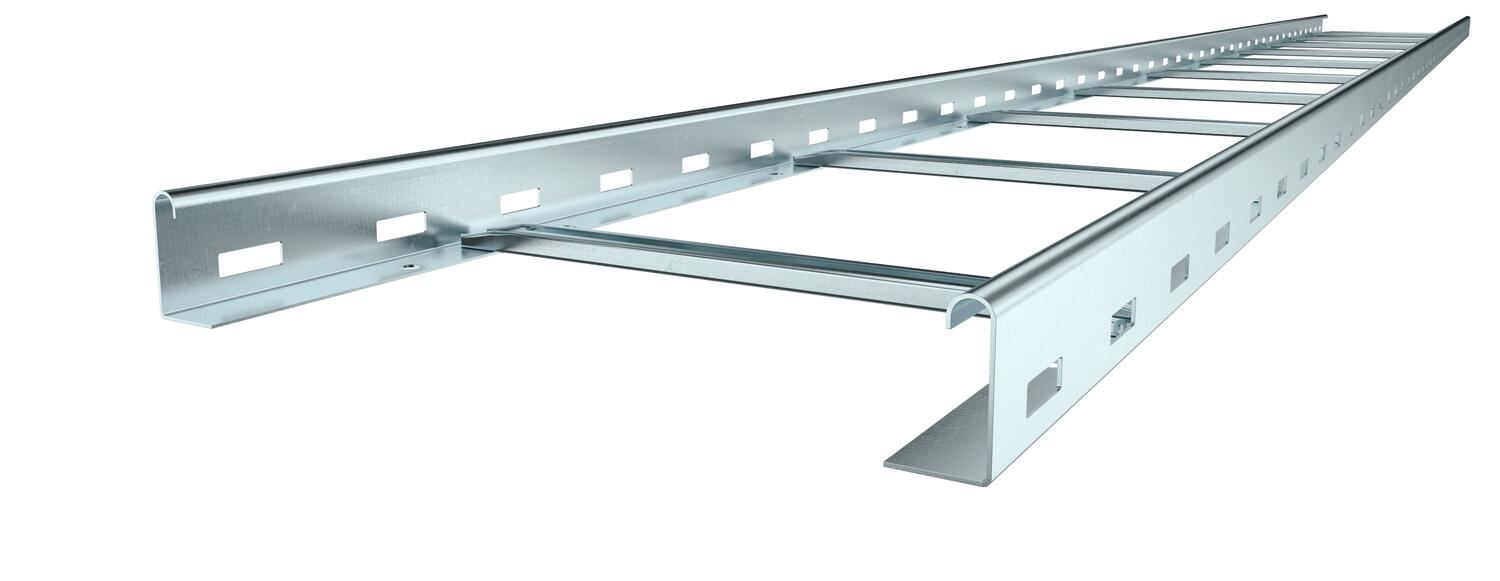

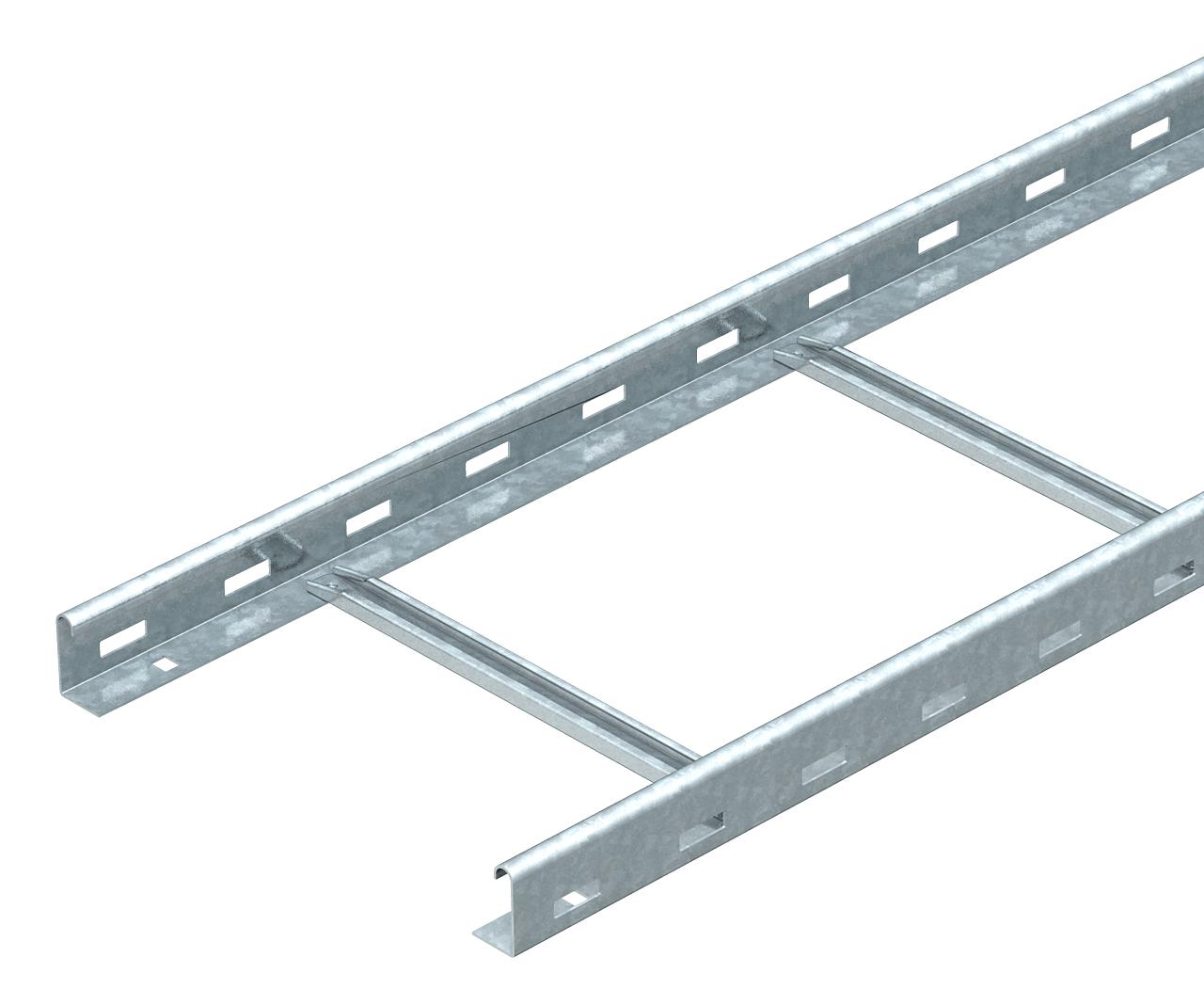

Kabelový žebřík s výškou bočnice 45 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	5,753 kg CO₂e / 1 meter
Dĺžka	3000 mm
Hrúbka bočnice	1,25 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	pásovo zinkované
Rozmer	45x500x3000
Rozmer	45x500x3000
Rozmer B	500 mm
Šírka	500 mm
Upevnenie priečky	nitované slepými nitmi

Úžitkový prierez	17300 mm²
Úžitkový prierez	173 cm²
Vyhotovenie bočnej steny	Profil (otvorený)
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	45 mm
Vzdialenosť podpier 1,5 m	1,8 kN/m
Vzdialenosť podpier 2,0 m	1,4 kN/m
Vzdialenosť podpier 2,5 m	1 kN/m
Vzdialenosť podpier 3,0 m	0,55 kN/m
Zachovanie funkčnosti	nie

Technické údaje

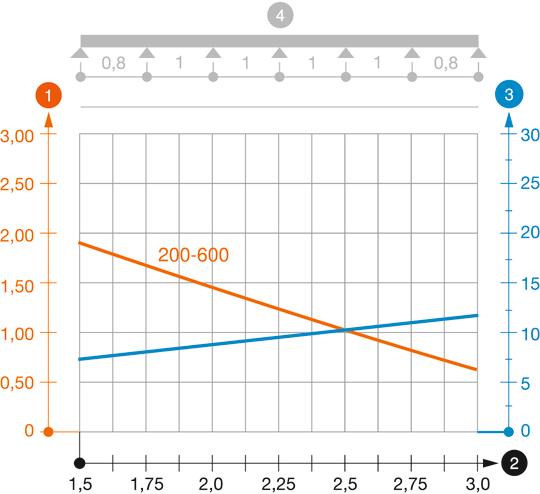

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier
